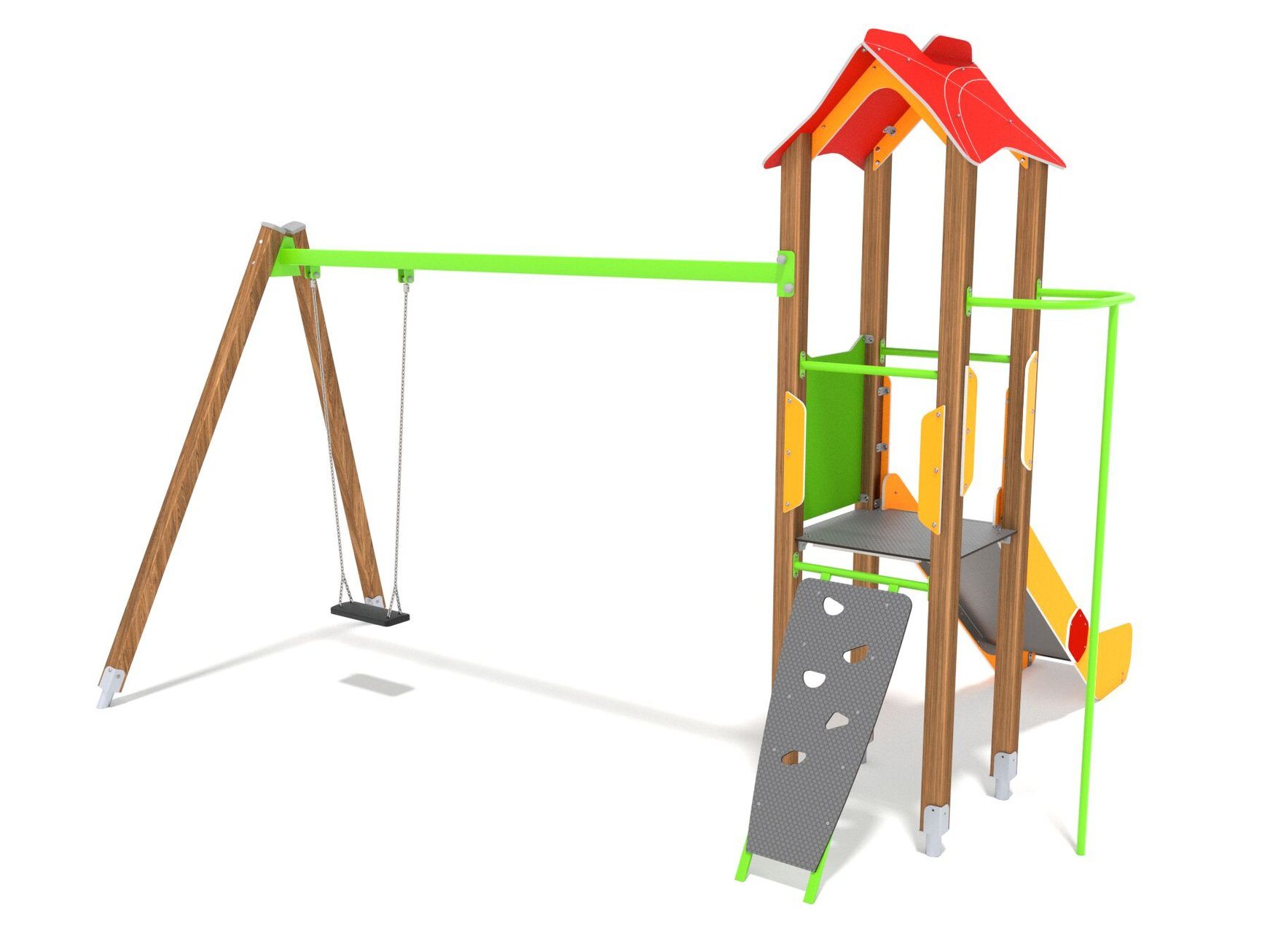

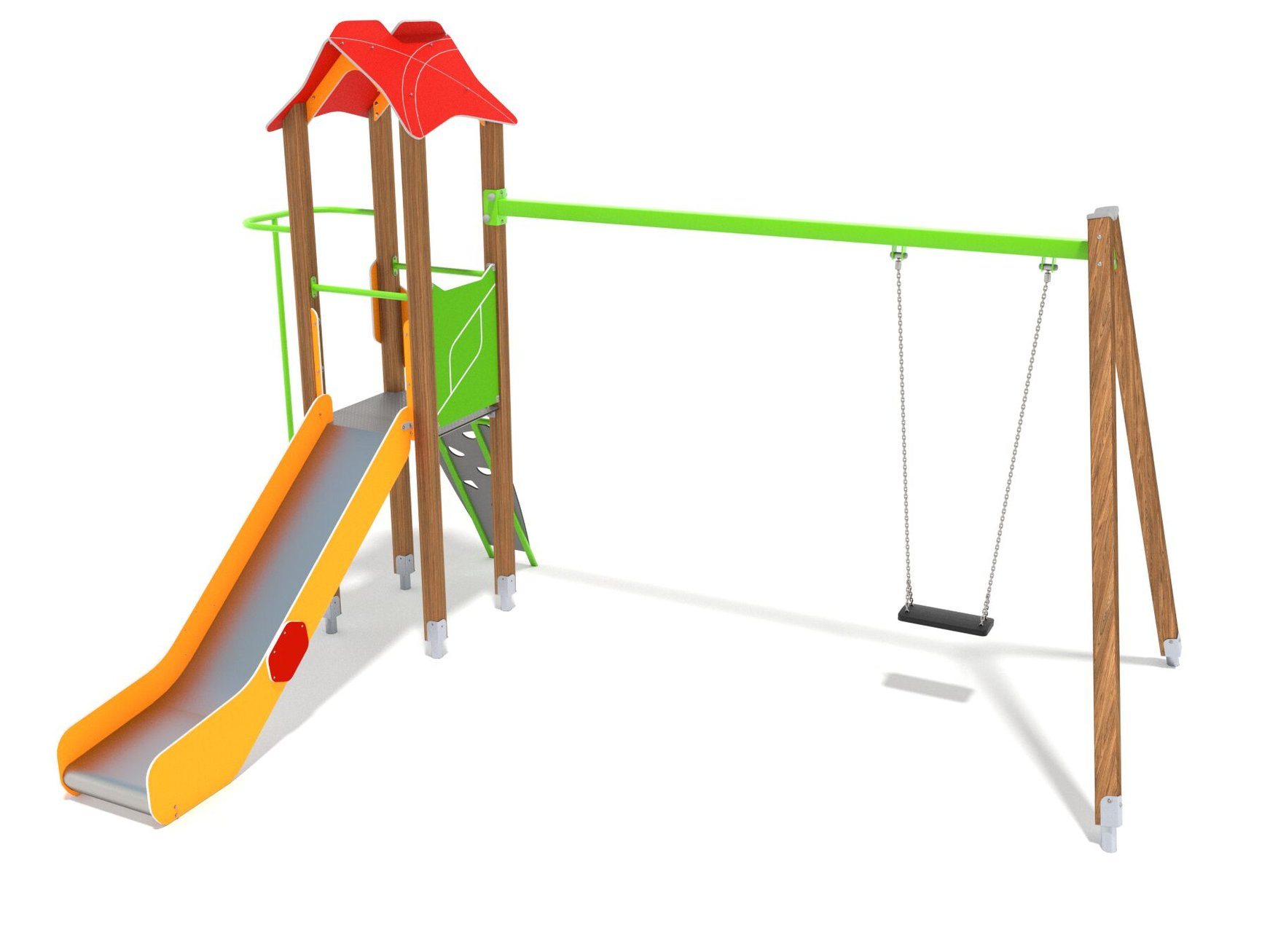

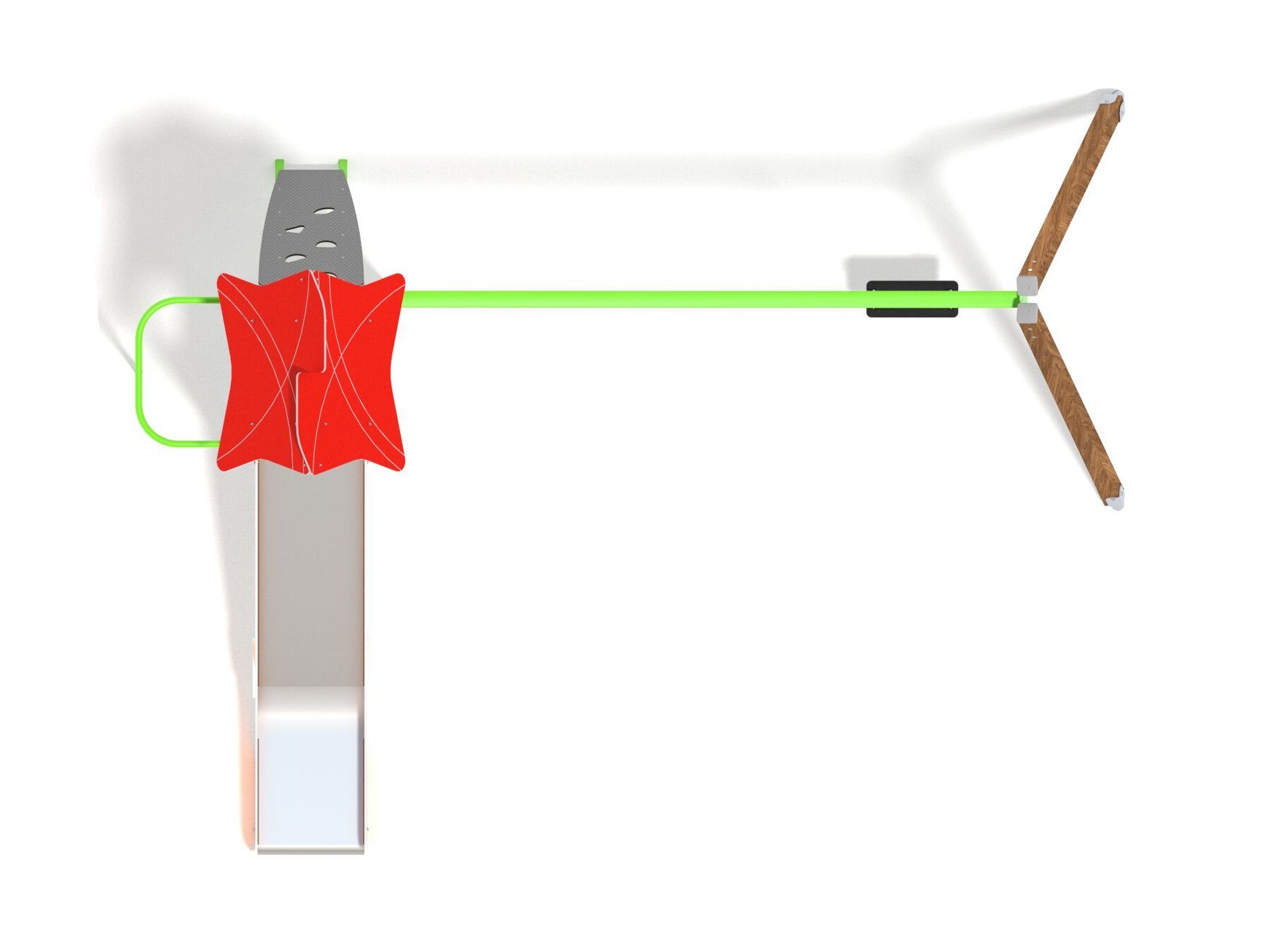

Turn cu tobogan pentru loc de joacă

Parametri tehnici și funcționali

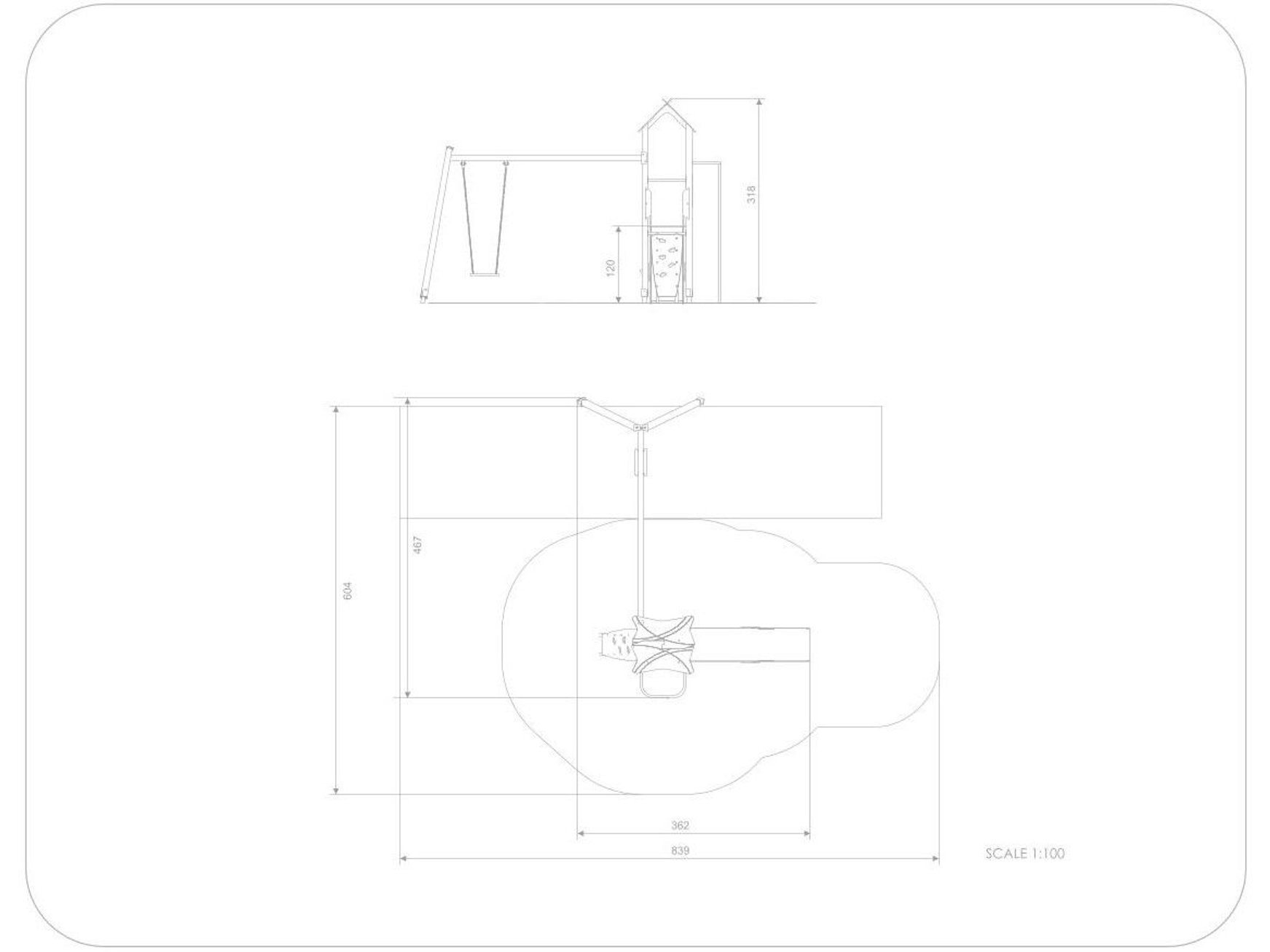

Dimensiuni:

• Dimensiuni echipament: 362 x 467 cm
• Înălțime echipament: 318 cm
• Zonă de siguranță: 839 x 604 cm
• Cu toboganul din polietilenă, zona de siguranță se mărește cu 17 cm (înălțimea platformei 120 cm) în fața ieșirii toboganului, conform producătorului. Dimensiunile și suprafața zonei de siguranță indicate sunt cele din desenul producătorului și nu includ această extindere.
• Înălțime de cădere liberă: 120 cm

Materiale:

• Stâlpi: Lemn de rășinoase, fără măduvă, cu grosimea de 90x90 mm, format din minimum cinci straturi, lipit cu adeziv poliuretanic rezistent la apă.
• Bare și grinda leagănului: oțel carbon S235JR, zincat și vopsit în câmp electrostatic. Diametrul barei min. 33,7 x 2,9 mm. Profil grindă leagăn min. 80x80x2,0 mm.
• Tobogan: din polietilenă, HDPE sau fibră de sticlă.
• Platforme: realizate din placă antiderapantă HPL cu grosimea de 10 mm.
• Panouri laterale: din polietilenă HDPE tricapa colorată cu grosimea de 12 mm.
• Panouri pentru pereți de cățărare: din placă antiderapantă cu grosimea de 10 mm.
• Frânghii: polipropilenă tip pp-multisplit cu diametrul de 16 mm cu miez de oțel.
• Toate șuruburile expuse la condiții atmosferice sunt fabricate din oțel inoxidabil.
• Stâlpii portanți sunt fixați în sol prin intermediul ancorelor de oțel zincate și vopsite în câmp electrostatic.
• Șezut placă: cu structură de aluminiu, acoperit cu cauciuc moale EPDM, suspendat pe lanțuri de 6 mm din oțel inoxidabil.

Componente minime:

• 6 x stâlpi portanți
• 1 x acoperiș
• 1 x turn
• 1 x tobogan
• 1 x leagăn cu șezut placă
• 1 x bară de pompieri
• 1 x perete de cățărare
• 1 x perete de cățărare

Siguranță și performanță

Echipamentele trebuie să se caracterizeze printr-o rezistență ridicată la condițiile meteorologice și la deteriorările rezultate din acte de vandalism.

Elementele de legătură între componentele individuale ale echipamentelor trebuie să fie fabricate din oțel inoxidabil, iar capetele proeminente ale elementelor de fixare trebuie să fie asigurate cu capace de plastic.

Conformitatea cu standardele

Toate echipamentele de recreere și de joacă trebuie să dețină certificate de conformitate cu seria de standarde EN 1176 – Echipamente și suprafețe pentru spații de joacă, (în cazul echipamentelor de fitness și street workout, standardul este EN 16630:2015).

Certificatul trebuie să fie eliberat în cadrul unui program de certificare acreditat și trebuie să fie valabil la data depunerii ofertelor. Ofertantul este obligat să anexeze certificatele la ofertă. Certificatele trebuie să se refere la echipamente individuale, nu la un sistem de echipamente. Nu se acceptă "certificate" emise de o entitate neacreditată. De asemenea, nu se acceptă depunerea unei declarații de conformitate (atestat) emise de producător, distribuitor, ofertant sau altă entitate în locul unui certificat.

Condiții de garanție

ORICE TIP DE ACTIVITĂȚI DE ÎNTREȚINERE A ELEMENTELOR ACOPERITE DE GARANȚIE ÎN TIMPUL PERIOADEI DE VALABILITATE TREBUIE CONSULTATE CU PRODUCĂTORUL ECHIPAMENTELOR.

Perioada de garanție începe de la data achiziției de către client. Această garanție acoperă exclusiv defectele de material, erorile de fabricație și deteriorările integrității structurale cauzate de defecte de proiectare, materiale sau de fabricație. Garanția se aplică numai cu condiția ca produsele să fi fost montate conform instrucțiunilor furnizate și întreținute corespunzător conform Instrucțiunilor de Întreținere.

• 15 ani: Garanție care acoperă toate defectele elementelor fabricate din lemn de Acacia, descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 10 ani: Garanție care acoperă toate defectele elementelor din HDPE, HPL, oțel inoxidabil, oțel galvanizat la cald, elemente din lemn (pin și molid) descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 5 ani: Garanție care acoperă toate defectele elementelor din oțel vopsit în câmp electrostatic, elemente din aluminiu, laminat, frânghii, elemente fabricate prin tehnologia Rotomolding, elemente din poliamidă, elemente din polipropilenă descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 2 ani: Garanție care acoperă toate defectele elementelor din cauciuc, elementelor mobile, elementelor electronice, elementelor din EPDM, elementelor din placaj și orice alte elemente care nu au fost menționate mai sus, descoperite în timpul utilizării și care rezultă din cauze de fabricație.

Condiții tehnice

Echipamentele se ancorează în sol cu ajutorul unei fundații de beton. Fundația, în conformitate cu standardul EN 1176-1:2017 punctul 4.2.14, este destinată montajului pe teren autohton, plat și orizontal, prin turnarea de beton lichid în jurul stâlpilor echipamentului introduși în sol. Adâncimea fundației trebuie să fie conformă cu instrucțiunile de montaj furnizate de producătorul echipamentului.

Se admite o discrepanță a dimensiunilor echipamentelor și a zonelor de siguranță cu o toleranță de +/- 5%.

Ofertantul este obligat să anexeze la ofertă fișele de catalog care prezintă desenele sau fotografiile echipamentelor oferite, care trebuie să includă dimensiunile echipamentelor, zonele de siguranță și înălțimea de cădere liberă. Vizualizarea produsului prezentată este o parte integrantă a descrierii - produsul trebuie să fie în conformitate cu desenul prezentat.

Se admit soluții echivalente. Deciziile privind modificările introduse trebuie făcute exclusiv în scris și acceptate de Investitor și de proiectant. În cazul utilizării unor echipamente echivalente, la ofertă trebuie anexat un plan de amplasare, ca dovadă că echipamentele selectate se încadrează în locațiile de instalare stabilite în proiect.
