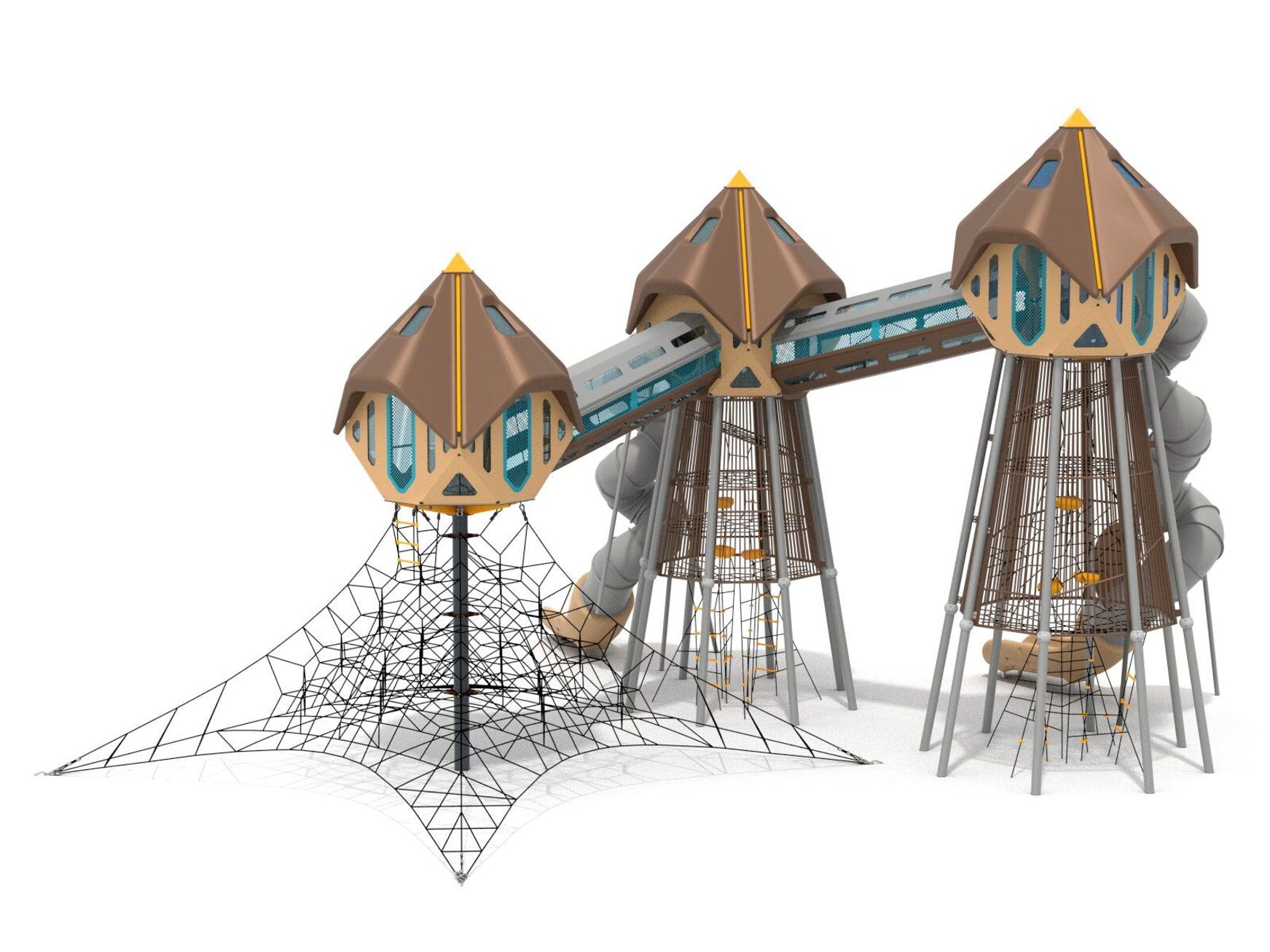

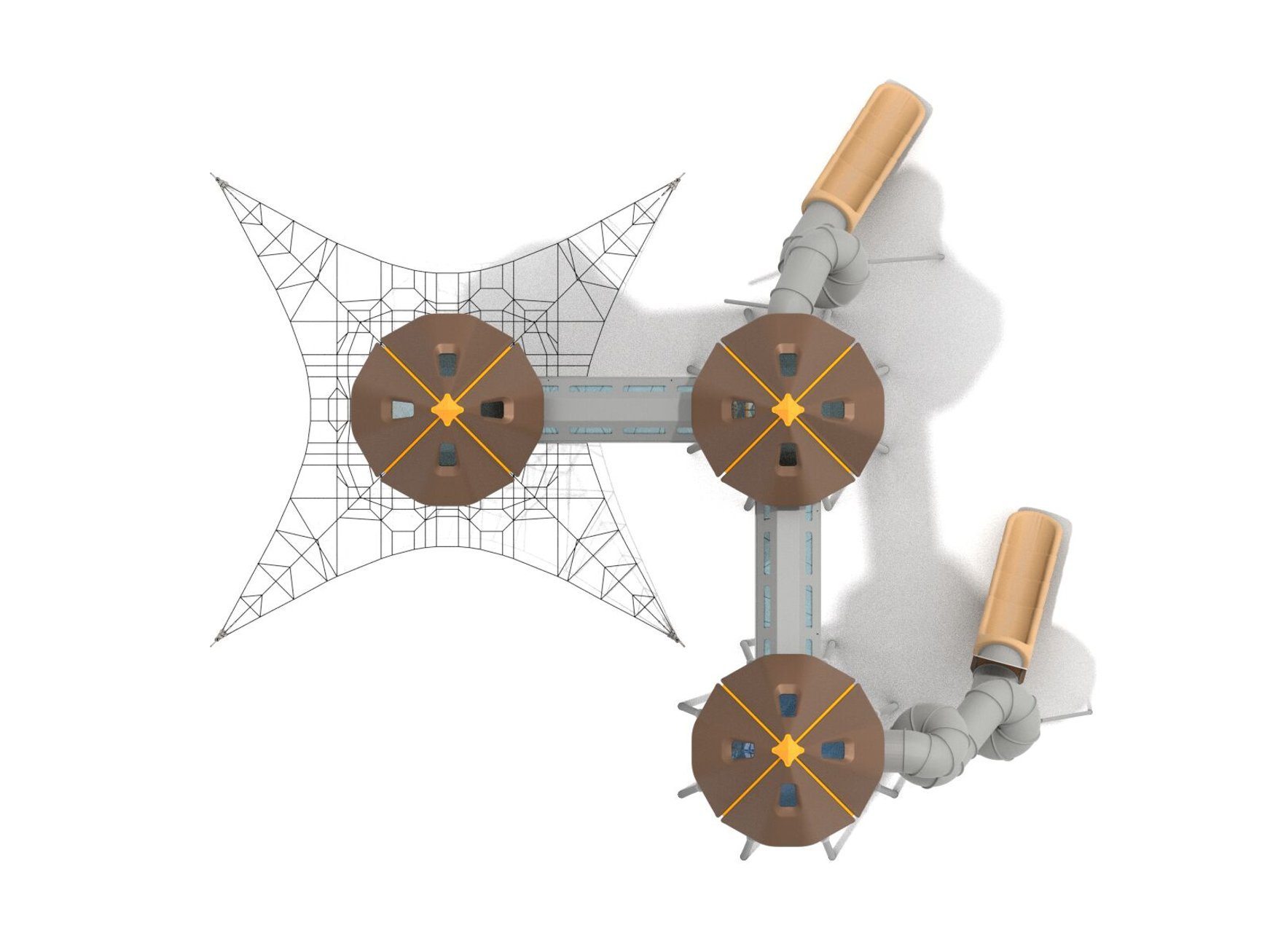

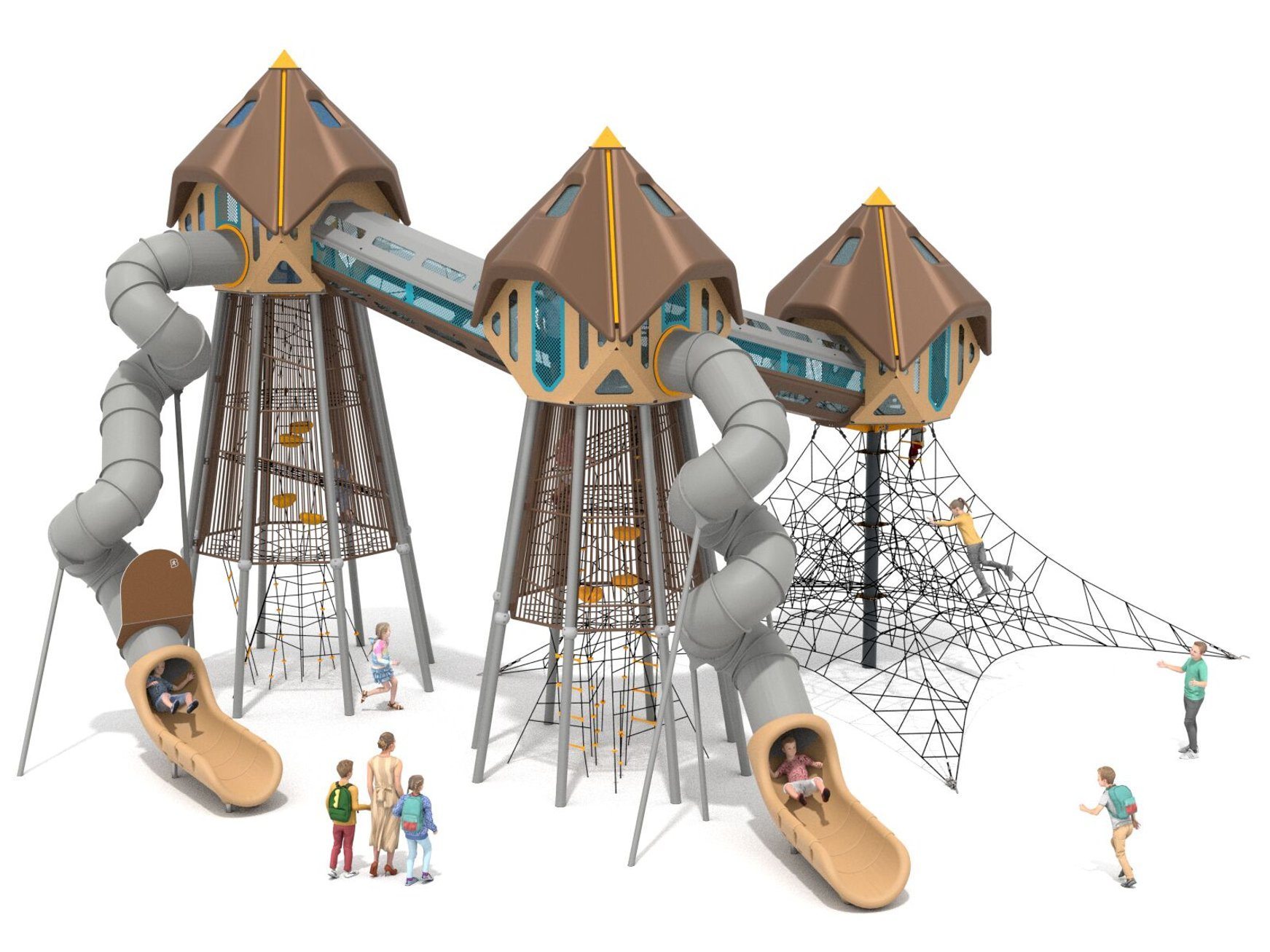

Turnuri triple cu tobogane și structură de frânghii

Parametri tehnici și funcționali

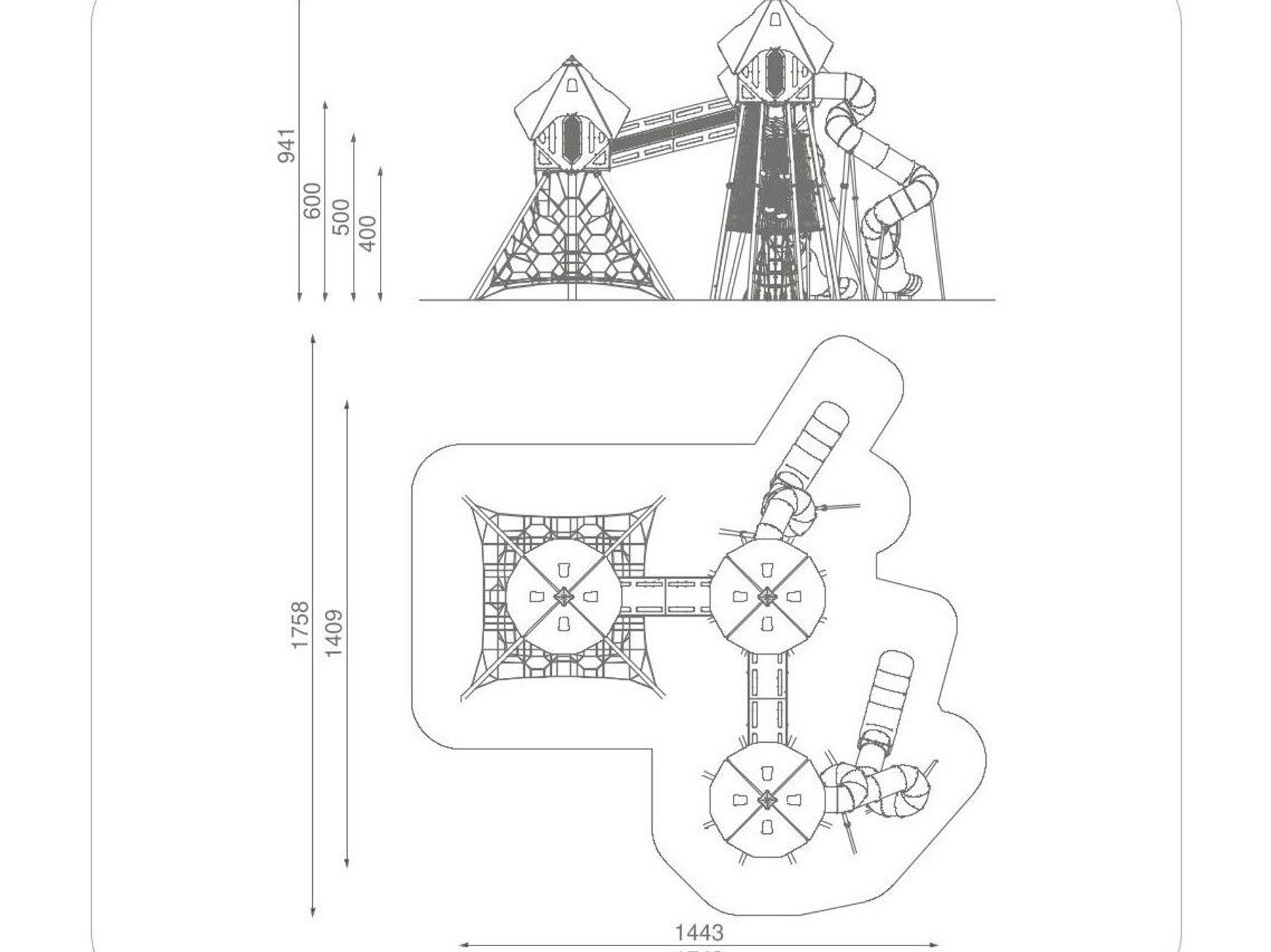

Dimensiuni:

• Dimensiuni echipament: 1409 x 1443 cm
• Zonă de siguranță: 1758 x 1743 cm
• Înălțime totală: 941 cm
• Înălțime de cădere liberă: 216 cm

Materiale:

• Stâlpi de susținere: țevi de min. 133 x 5 mm, oțel S235JR curățat, zincat și vopsit (certificat QUALICOAT).
• Panouri laterale: profile și țevi din oțel S235JR tratat similar.
• Stâlpi interiori căsuțe: țeavă de min. 88,9x3,6 mm, oțel S235JR tratat. La căsuța cea mai joasă, stâlpul include o banchetă din HDPE.
• Acoperiș: realizat prin rotomodelare din LDPE, vârf din tablă de oțel, luminatoare din policarbonat.
• Pereți căsuță: tablă de 5 mm, ferestre din policarbonat sau tablă perforată, rame din HDPE.
• Platformă: tablă de 6 și 10 mm, acoperită cu HPL de 6 mm și HDPE de 15 mm.
• Bare: oțel inoxidabil AISI304, montate cu conectori din aluminiu protejat.
• Plase de intrare: frânghie PP-multisplit de 16 mm cu inserție de oțel, lanțuri din inox.
• Structură de cățărare (Linarium): frânghie PP-multisplit de 18 mm cu inserție de oțel, lanțuri din inox.
• Trepte în formă de ciupercă: din LDPE rotomodelat, antiderapante.
• Pasarelă tunel: din tablă de 3 mm, ferestre din policarbonat sau tablă perforată.
• Tobogane: tubulare, spiralate, modulare, din polietilenă (LDPE) rotomodelată, cu stâlpi de susținere din oțel.
• Conectori: din aliaje de aluminiu protejate anticoroziv.
• Toate șuruburile expuse sunt din oțel inoxidabil.

Componente minime:

• 21 x stâlp de susținere turn
• 3 x turn cu căsuță (înălțimi platforme 400, 500, 600 cm) și grindă de oțel dedesubt
• 3 x stâlp interior căsuță, unul cu banchetă
• 3 x acoperiș
• 2 x tobogan tubular spiralat (înălțimi platforme 500 și 600 cm)
• 7 x stâlp de susținere pentru tobogan
• 1 x structură de cățărare din frânghii (linarium) sub cel mai jos turn

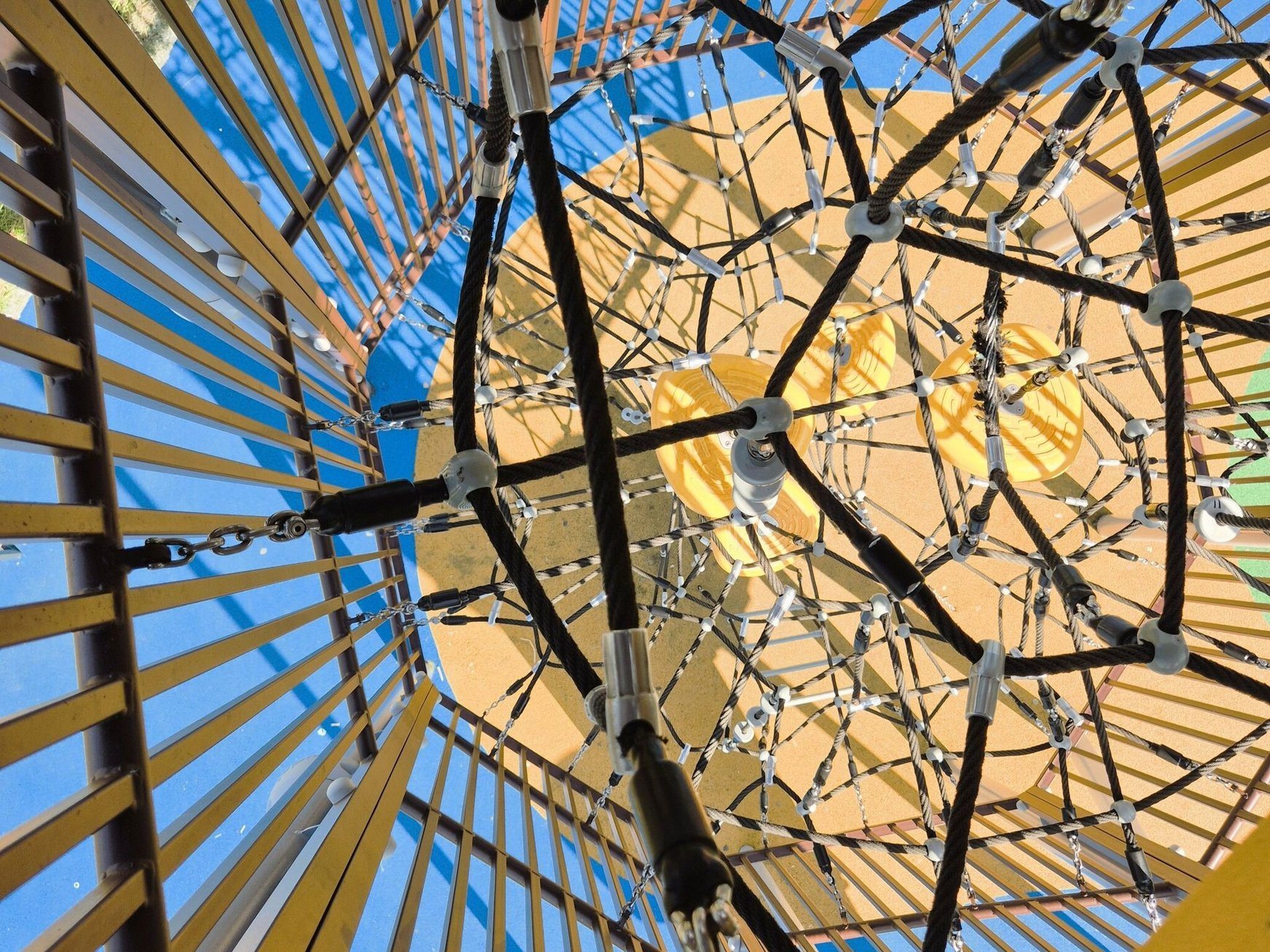

• 2 x plasă de intrare în turn (include 8 x plasă orizontală, 4 x plasă verticală, 9 x scară din frânghie, 7 x frânghie cu treaptă ciupercă, 11 x frânghie cu noduri)
• 2 x tunel de legătură între două turnuri

Siguranță și performanță

Echipamentele trebuie să se caracterizeze printr-o rezistență ridicată la condițiile meteorologice și la deteriorările rezultate din acte de vandalism.

Elementele de legătură între componentele individuale ale echipamentelor trebuie să fie fabricate din oțel inoxidabil, iar capetele proeminente ale elementelor de fixare trebuie să fie asigurate cu capace de plastic.

Conformitatea cu standardele

Toate echipamentele de recreere și de joacă trebuie să dețină certificate de conformitate cu seria de standarde EN 1176 – Echipamente și suprafețe pentru spații de joacă, (în cazul echipamentelor de fitness și street workout, standardul este EN 16630:2015).

Certificatul trebuie să fie eliberat în cadrul unui program de certificare acreditat și trebuie să fie valabil la data depunerii ofertelor. Ofertantul este obligat să anexeze certificatele la ofertă. Certificatele trebuie să se refere la echipamente individuale, nu la un sistem de echipamente. Nu se acceptă "certificate" emise de o entitate neacreditată. De asemenea, nu se acceptă depunerea unei declarații de conformitate (atestat) emise de producător, distribuitor, ofertant sau altă entitate în locul unui certificat.

Condiții de garanție

ORICE TIP DE ACTIVITĂȚI DE ÎNTREȚINERE A ELEMENTELOR ACOPERITE DE GARANȚIE ÎN TIMPUL PERIOADEI DE VALABILITATE TREBUIE CONSULTATE CU PRODUCĂTORUL ECHIPAMENTELOR.

Perioada de garanție începe de la data achiziției de către client. Această garanție acoperă exclusiv defectele de material, erorile de fabricație și deteriorările integrității structurale cauzate de defecte de proiectare, materiale sau de fabricație. Garanția se aplică numai cu condiția ca produsele să fi fost montate conform instrucțiunilor furnizate și întreținute corespunzător conform Instrucțiunilor de Întreținere.

• 15 ani: Garanție care acoperă toate defectele elementelor fabricate din lemn de Acacia, descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 10 ani: Garanție care acoperă toate defectele elementelor din HDPE, HPL, oțel inoxidabil, oțel galvanizat la cald, elemente din lemn (pin și molid) descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 5 ani: Garanție care acoperă toate defectele elementelor din oțel vopsit în câmp electrostatic, elemente din aluminiu, laminat, frânghii, elemente fabricate prin tehnologia Rotomolding, elemente din poliamidă, elemente din polipropilenă descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 2 ani: Garanție care acoperă toate defectele elementelor din cauciuc, elementelor mobile, elementelor electronice, elementelor din EPDM, elementelor din placaj și orice alte elemente care nu au fost menționate mai sus, descoperite în timpul utilizării și care rezultă din cauze de fabricație.

Condiții tehnice

Echipamentele se ancorează în sol cu ajutorul unei fundații de beton. Fundația, în conformitate cu standardul EN 1176-1:2017 punctul 4.2.14, este destinată montajului pe teren autohton, plat și orizontal, prin turnarea de beton lichid în jurul stâlpilor echipamentului introduși în sol. Adâncimea fundației trebuie să fie conformă cu instrucțiunile de montaj furnizate de producătorul echipamentului.

Se admite o discrepanță a dimensiunilor echipamentelor și a zonelor de siguranță cu o toleranță de +/- 5%.

Ofertantul este obligat să anexeze la ofertă fișele de catalog care prezintă desenele sau fotografiile echipamentelor oferite, care trebuie să includă dimensiunile echipamentelor, zonele de siguranță și înălțimea de cădere liberă. Vizualizarea produsului prezentată este o parte integrantă a descrierii - produsul trebuie să fie în conformitate cu desenul prezentat.

Se admit soluții echivalente. Deciziile privind modificările introduse trebuie făcute exclusiv în scris și acceptate de Investitor și de proiectant. În cazul utilizării unor echipamente echivalente, la ofertă trebuie anexat un plan de amplasare, ca dovadă că echipamentele selectate se încadrează în locațiile de instalare stabilite în proiect.
