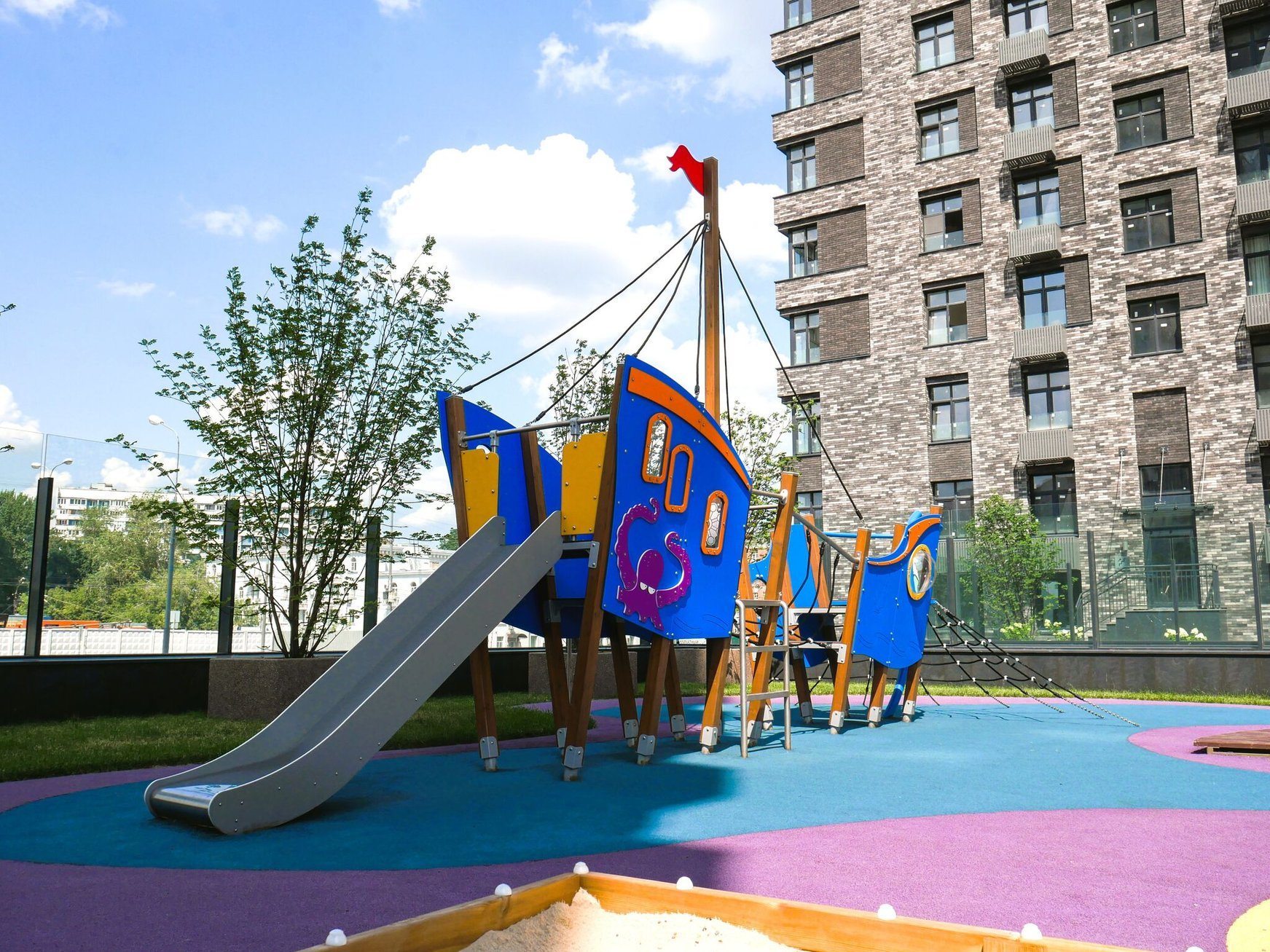

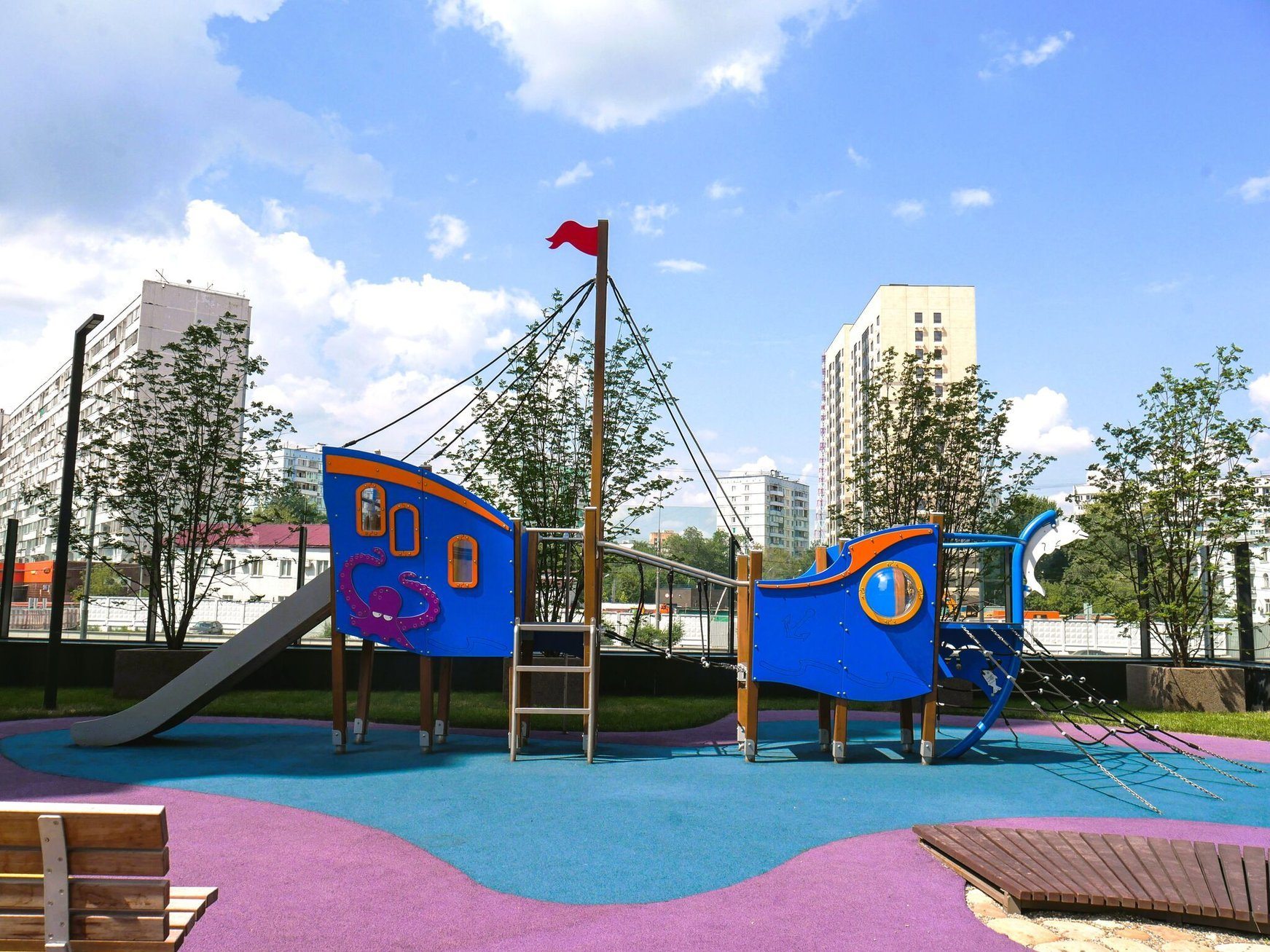

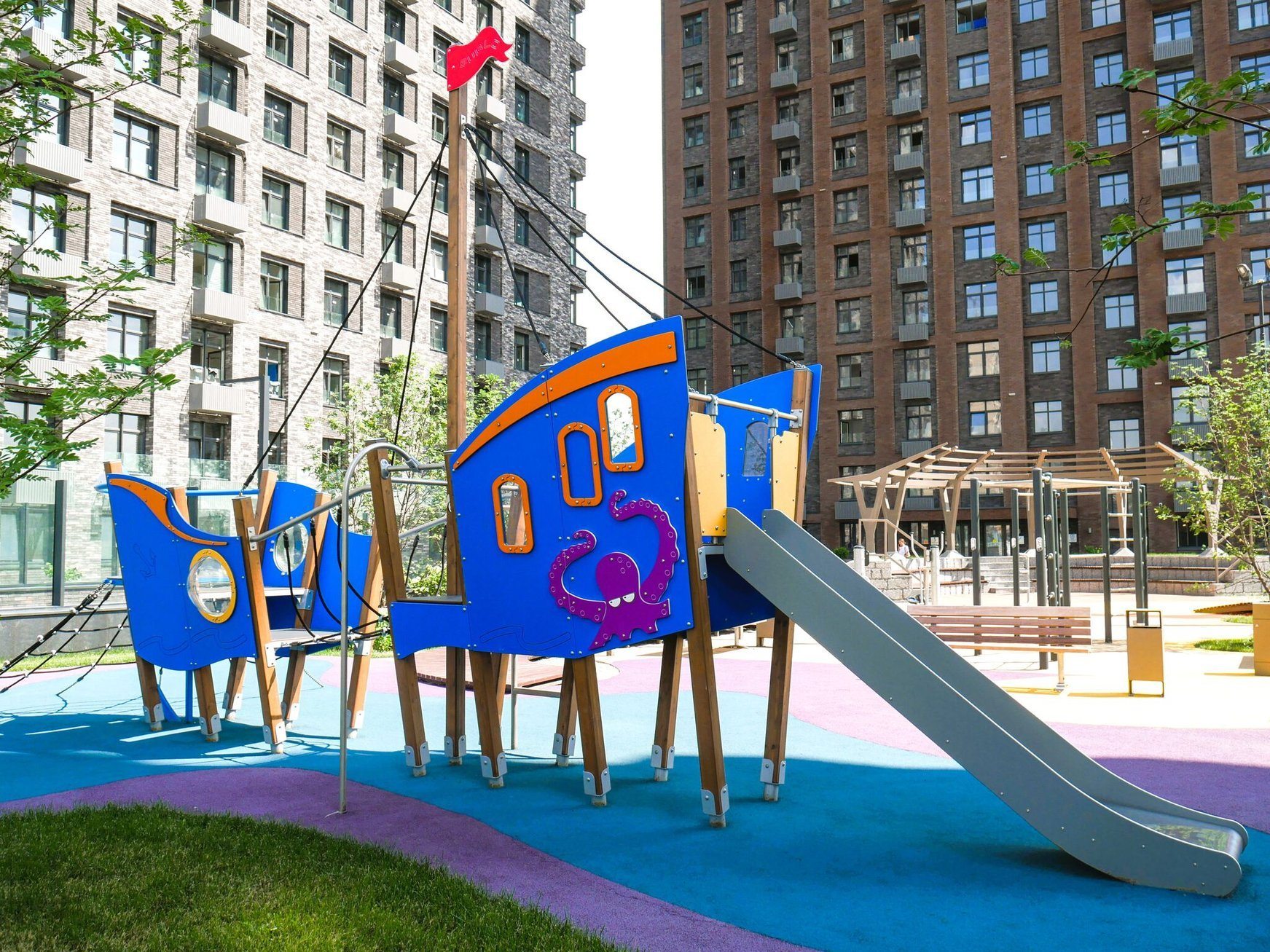

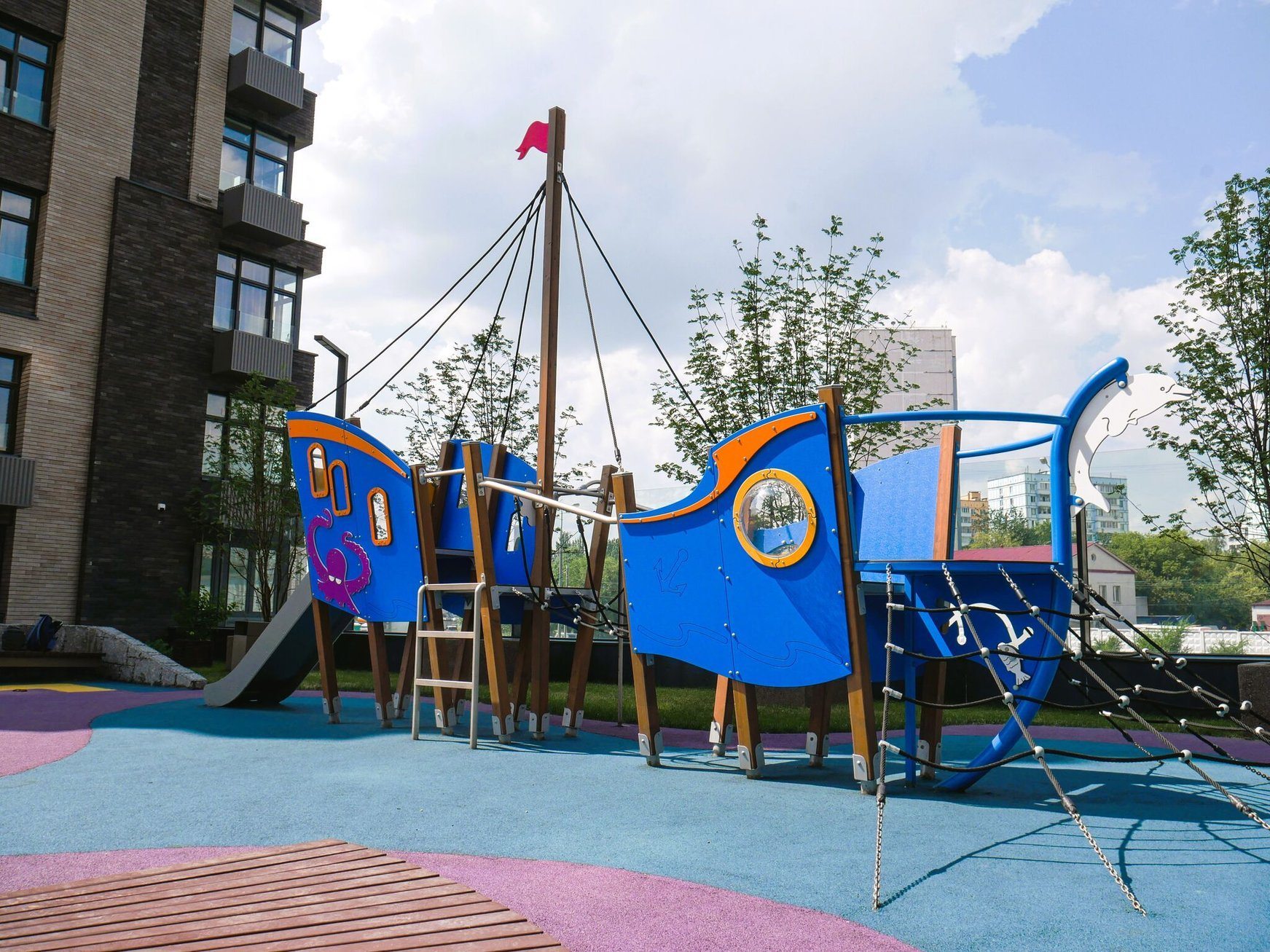

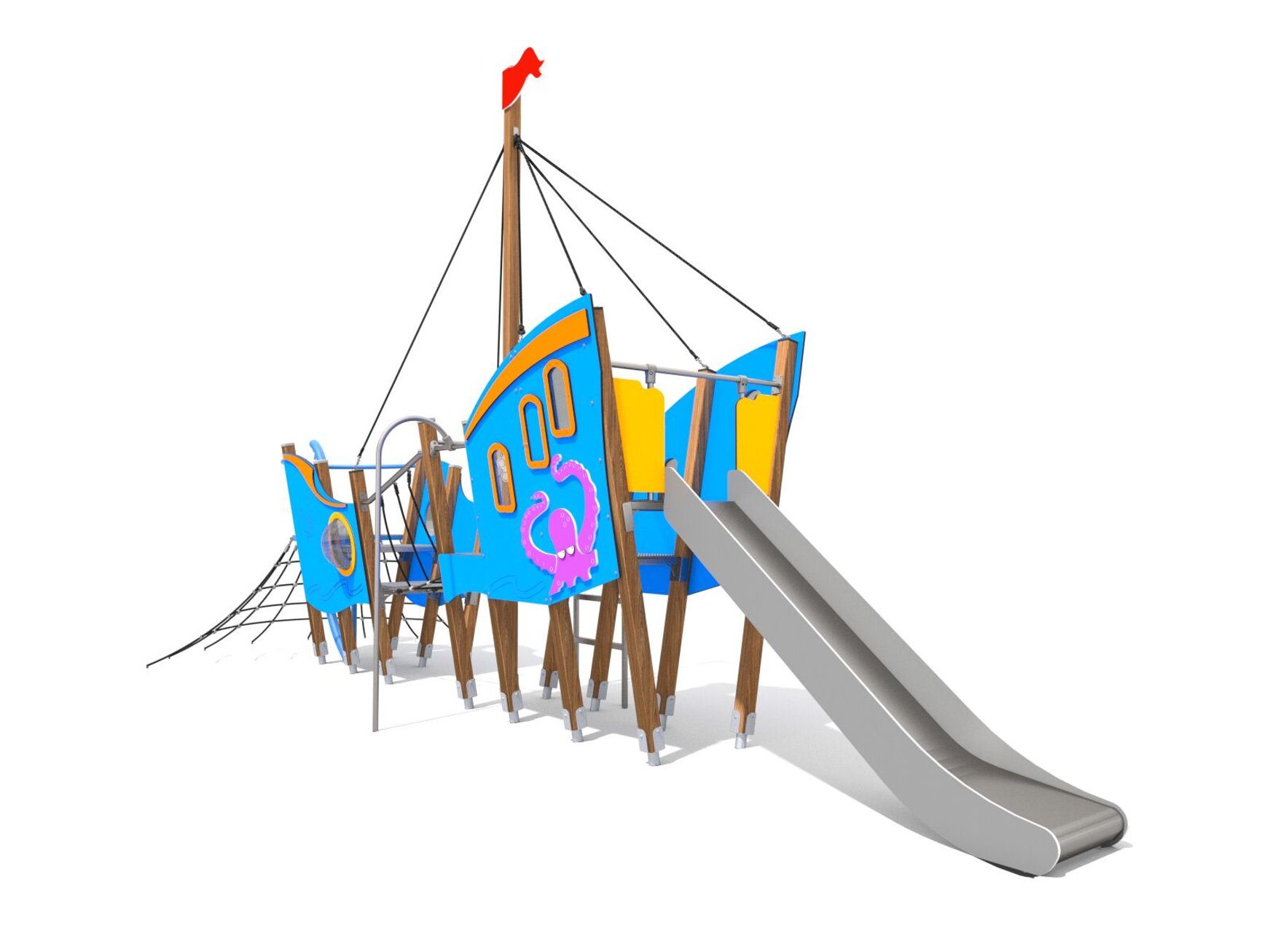

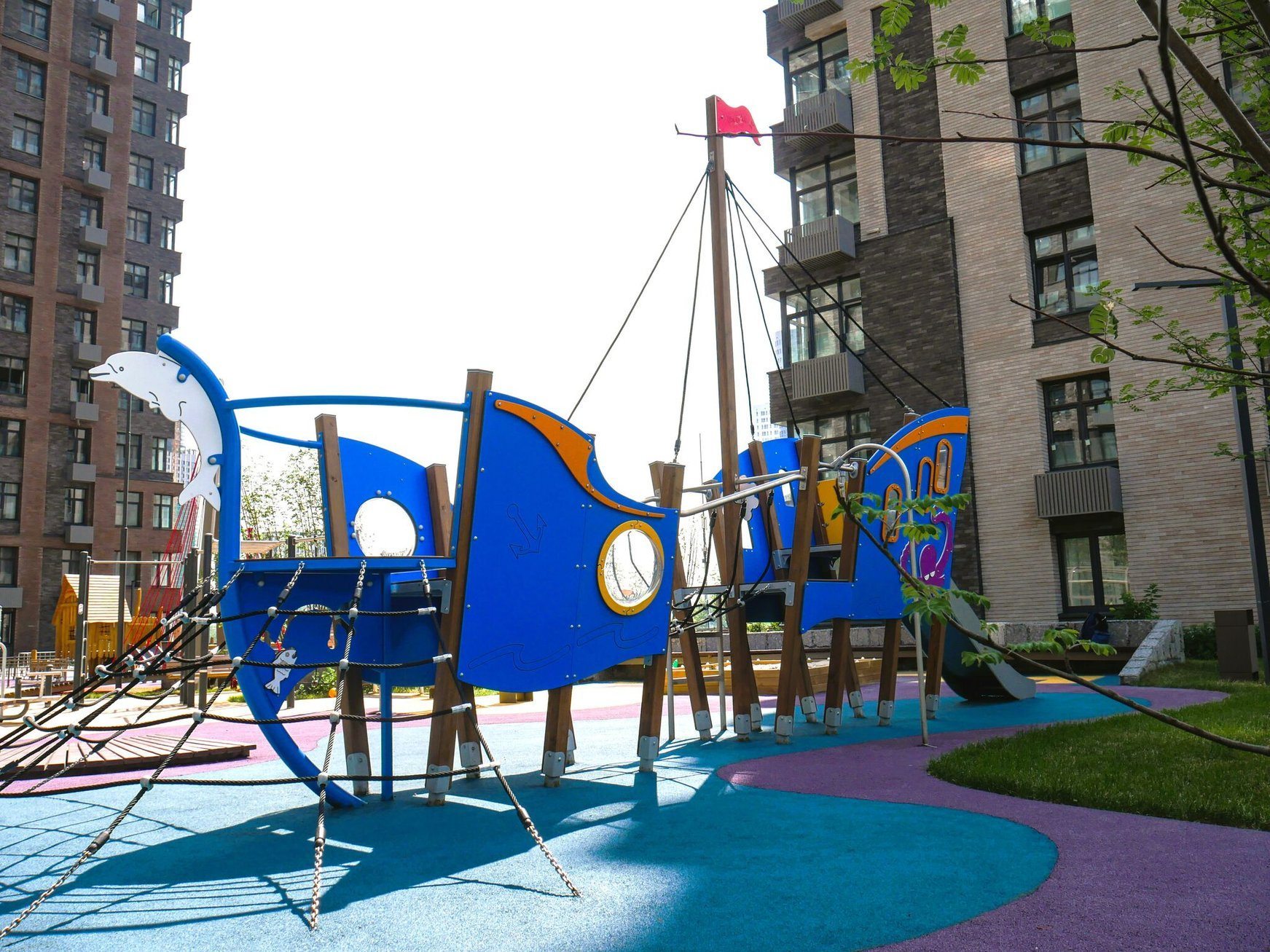

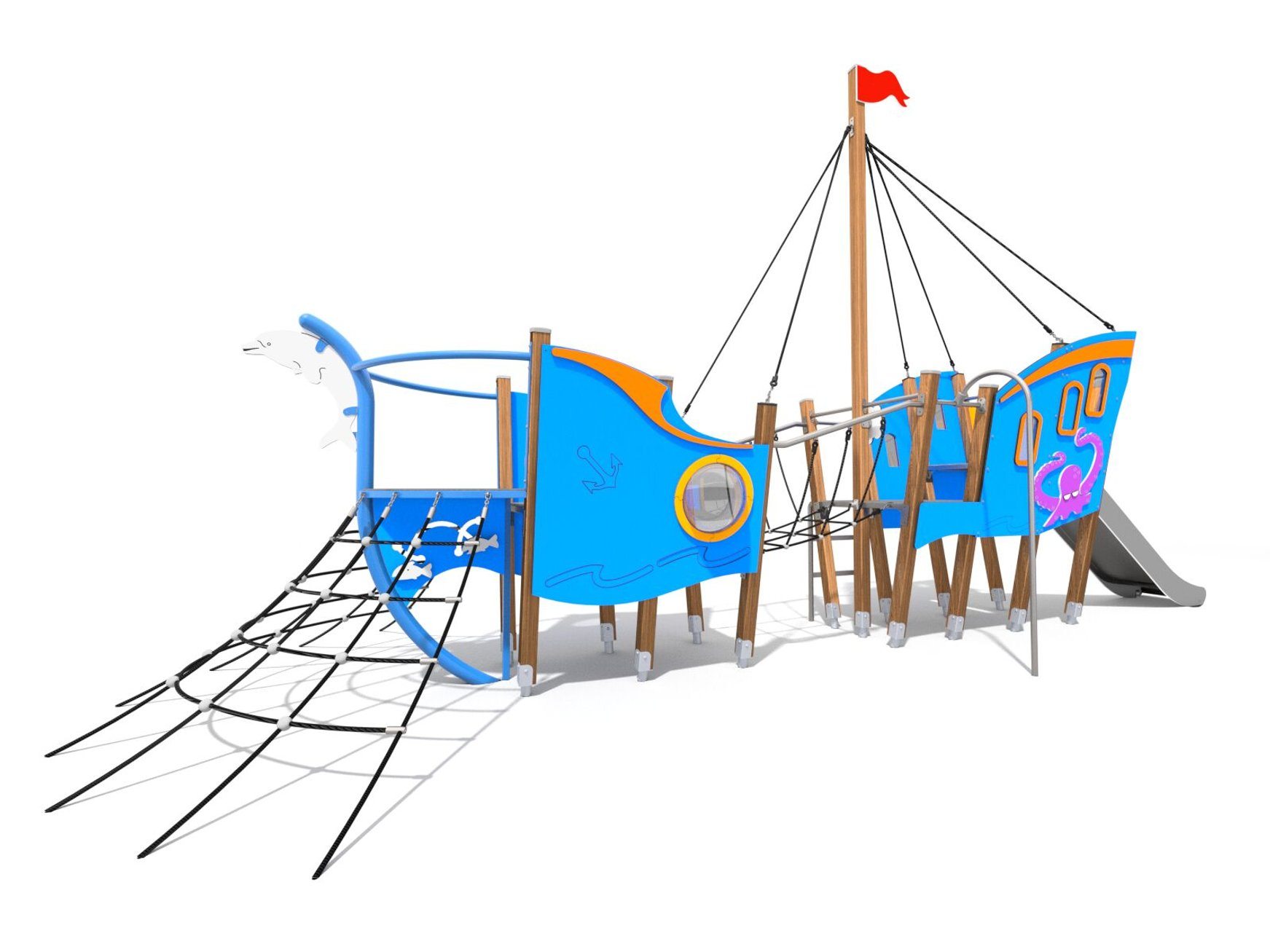

Vapor pentru loc de joacă

Parametri tehnici și funcționali

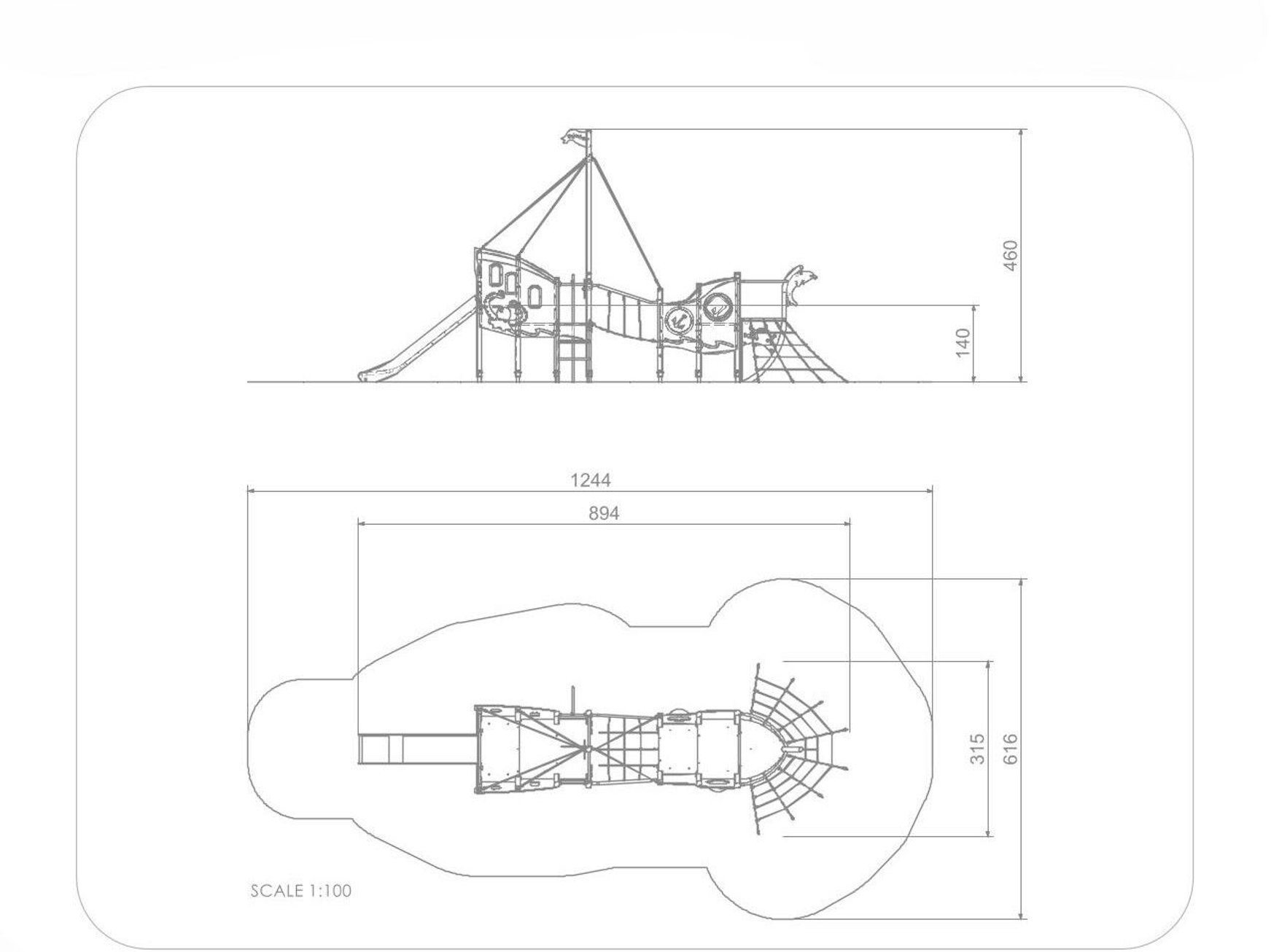

Dimensiuni:

• Dimensiuni echipament: 315 x 894 cm
• Zonă de siguranță: 616 x 1244 cm
• Înălțime totală: 460 cm
• Înălțime de cădere liberă: 140 cm

Materiale:

• Stâlpi portanți: din lemn lamelat de rășinoase, cu secțiune de 90 x 90 mm, compuși din minimum cinci straturi, lipiți cu adeziv poliuretanic rezistent la apă. Marginile superioare ale stâlpilor sunt protejate cu capace din poliamidă turnată prin injecție. Stâlpii din lemn se fixează în sol prin intermediul ancorelor de oțel zincate și vopsite în câmp electrostatic.
• Pereți și steag: din polietilenă HDPE colorată, cu trei straturi, cu grosimea de 15 mm sau HPL 13 mm.
• Platforme și trepte scări: placă antiderapantă HPL Hexa cu grosimea de 10 mm, de culoare antracit. Platforme la înălțimea de 90, 120 cm.
• Tobogan: deschis, din polietilenă, HDPE sau fibră de sticlă. Panourile laterale din polietilenă HDPE cu grosimea de 15 mm.
• Bară de pompieri, balustrade și scări: realizate din oțel inoxidabil AISI304, țevi cu diametrul de min. 33,7 x 2,0 mm. Montate pe stâlp cu ajutorul unor conectori dedicați, realizați din aliaje de aluminiu rezistente. Aluminiu protejat anticoroziv prin cataforeză și vopsire în câmp electrostatic cu vopsele poliesterice, rezistente la UV, cu certificat QUALICOAT.
• Bară pentru trecerea din frânghie: realizată din oțel inoxidabil AISI304, țevi cu diametrul de min. 42,4 x 2,0 mm.
• Pietre de cățărare: realizate dintr-un amestec de agregate și rășini poliesterice colorate.
• Frânghii: de polipropilenă tip ppmultisplit cu diametrul de 16 mm cu inserție de oțel.
• Fereastră rotundă - hublou: policarbonat cu grosimea de 5 mm.
• Provă: realizată din oțel S235JR, curățat prin sablare, protejat anticoroziv prin zincare și vopsire în câmp electrostatic cu vopsele poliesterice, rezistente la UV, cu certificat QUALICOAT. Diametrul țevilor 88,9 x 2,6 mm și 42,4 x 2,9 mm.

Componente minime:

• 14 x stâlp portant
• 1 x catarg cu steag
• 6 x frânghie pentru catarg
• 1 x provă din oțel cu imaginea unui delfin din placă HDPE
• 1 x scară înclinată din frânghie pentru intrare
• 6 x platformă dreptunghiulară
• 1 x bară de pompieri
• 2 x hublou
• 3 x ferestruică dreptunghiulară
• 1 x trecere din frânghie între pupa și prova cu balustrade din oțel
• 1 x tobogan deschis (înălțime platformă 150 cm)
• 4 x placă laterală care formează bordajul navei
• 1 x scară de intrare din oțel inoxidabil

Siguranță și performanță

Echipamentele trebuie să se caracterizeze printr-o rezistență ridicată la condițiile meteorologice și la deteriorările rezultate din acte de vandalism.

Elementele de legătură între componentele individuale ale echipamentelor trebuie să fie fabricate din oțel inoxidabil, iar capetele proeminente ale elementelor de fixare trebuie să fie asigurate cu capace de plastic.

Conformitatea cu standardele

Toate echipamentele de recreere și de joacă trebuie să dețină certificate de conformitate cu seria de standarde EN 1176 – Echipamente și suprafețe pentru spații de joacă, (în cazul echipamentelor de fitness și street workout, standardul este EN 16630:2015).

Certificatul trebuie să fie eliberat în cadrul unui program de certificare acreditat și trebuie să fie valabil la data depunerii ofertelor. Ofertantul este obligat să anexeze certificatele la ofertă. Certificatele trebuie să se refere la echipamente individuale, nu la un sistem de echipamente. Nu se acceptă "certificate" emise de o entitate neacreditată. De asemenea, nu se acceptă depunerea unei declarații de conformitate (atestat) emise de producător, distribuitor, ofertant sau altă entitate în locul unui certificat.

Condiții de garanție

ORICE TIP DE ACTIVITĂȚI DE ÎNTREȚINERE A ELEMENTELOR ACOPERITE DE GARANȚIE ÎN TIMPUL PERIOADEI DE VALABILITATE TREBUIE CONSULTATE CU PRODUCĂTORUL ECHIPAMENTELOR.

Perioada de garanție începe de la data achiziției de către client. Această garanție acoperă exclusiv defectele de material, erorile de fabricație și deteriorările integrității structurale cauzate de defecte de proiectare, materiale sau de fabricație. Garanția se aplică numai cu condiția ca produsele să fi fost montate conform instrucțiunilor furnizate și întreținute corespunzător conform Instrucțiunilor de Întreținere.

• 15 ani: Garanție care acoperă toate defectele elementelor fabricate din lemn de Acacia, descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 10 ani: Garanție care acoperă toate defectele elementelor din HDPE, HPL, oțel inoxidabil, oțel galvanizat la cald, elemente din lemn (pin și molid) descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 5 ani: Garanție care acoperă toate defectele elementelor din oțel vopsit în câmp electrostatic, elemente din aluminiu, laminat, frânghii, elemente fabricate prin tehnologia Rotomolding, elemente din poliamidă, elemente din polipropilenă descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 2 ani: Garanție care acoperă toate defectele elementelor din cauciuc, elementelor mobile, elementelor electronice, elementelor din EPDM, elementelor din placaj și orice alte elemente care nu au fost menționate mai sus, descoperite în timpul utilizării și care rezultă din cauze de fabricație.

Condiții tehnice

Echipamentele se ancorează în sol cu ajutorul unei fundații de beton. Fundația, în conformitate cu standardul EN 1176-1:2017 punctul 4.2.14, este destinată montajului pe teren autohton, plat și orizontal, prin turnarea de beton lichid în jurul stâlpilor echipamentului introduși în sol. Adâncimea fundației trebuie să fie conformă cu instrucțiunile de montaj furnizate de producătorul echipamentului.

Se admite o discrepanță a dimensiunilor echipamentelor și a zonelor de siguranță cu o toleranță de +/- 5%.

Ofertantul este obligat să anexeze la ofertă fișele de catalog care prezintă desenele sau fotografiile echipamentelor oferite, care trebuie să includă dimensiunile echipamentelor, zonele de siguranță și înălțimea de cădere liberă. Vizualizarea produsului prezentată este o parte integrantă a descrierii - produsul trebuie să fie în conformitate cu desenul prezentat.

Se admit soluții echivalente. Deciziile privind modificările introduse trebuie făcute exclusiv în scris și acceptate de Investitor și de proiectant. În cazul utilizării unor echipamente echivalente, la ofertă trebuie anexat un plan de amplasare, ca dovadă că echipamentele selectate se încadrează în locațiile de instalare stabilite în proiect.
