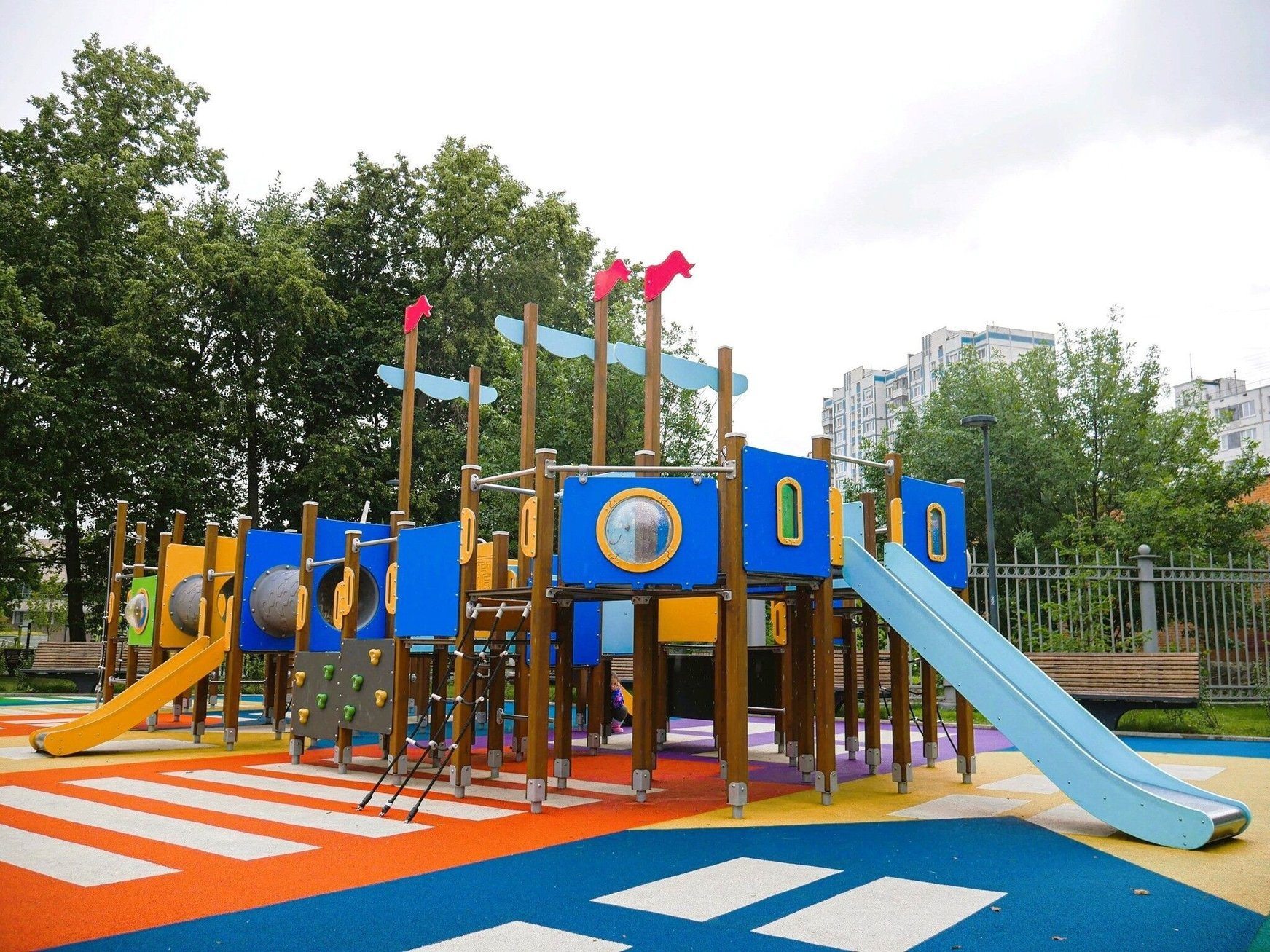

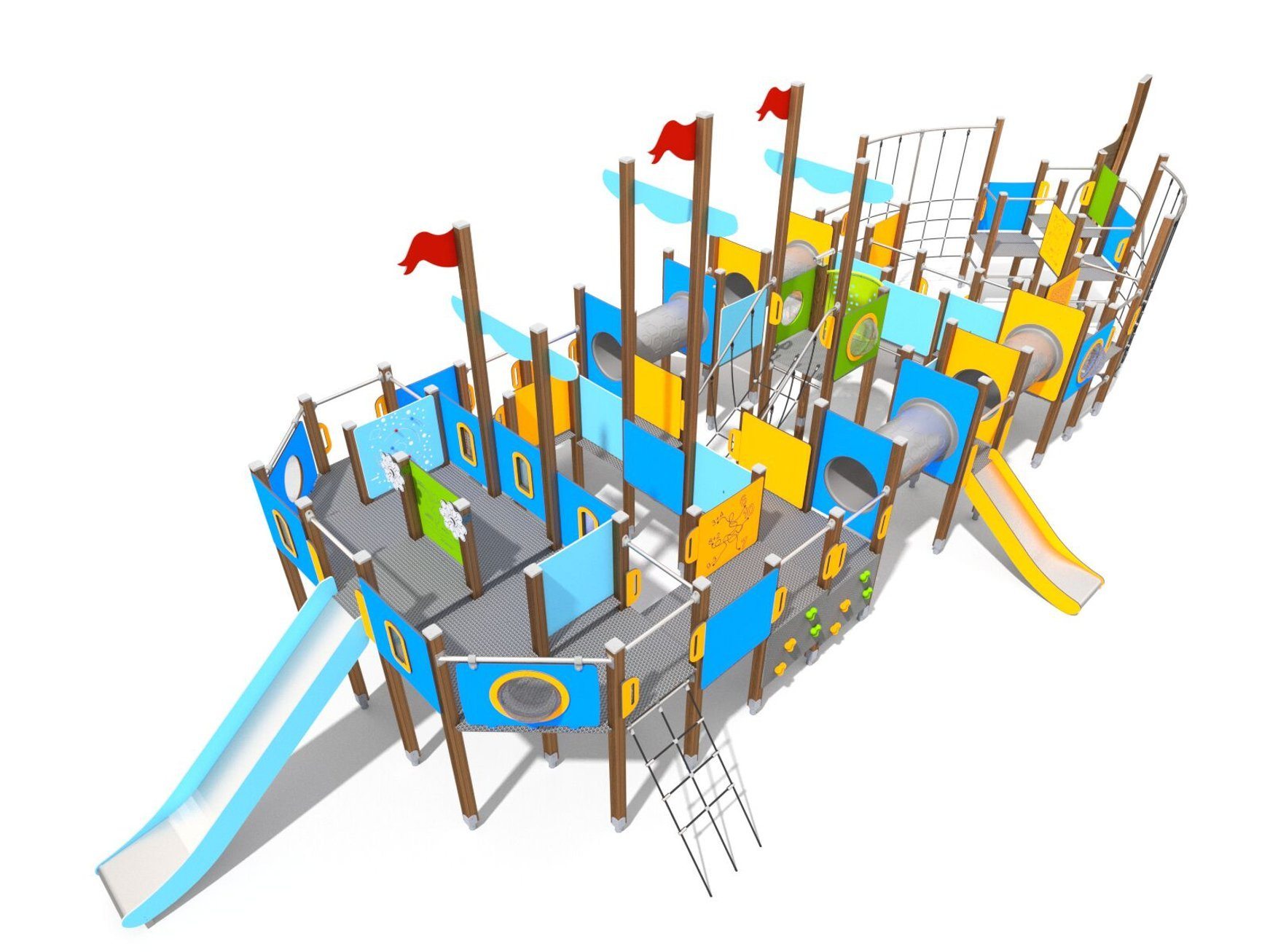

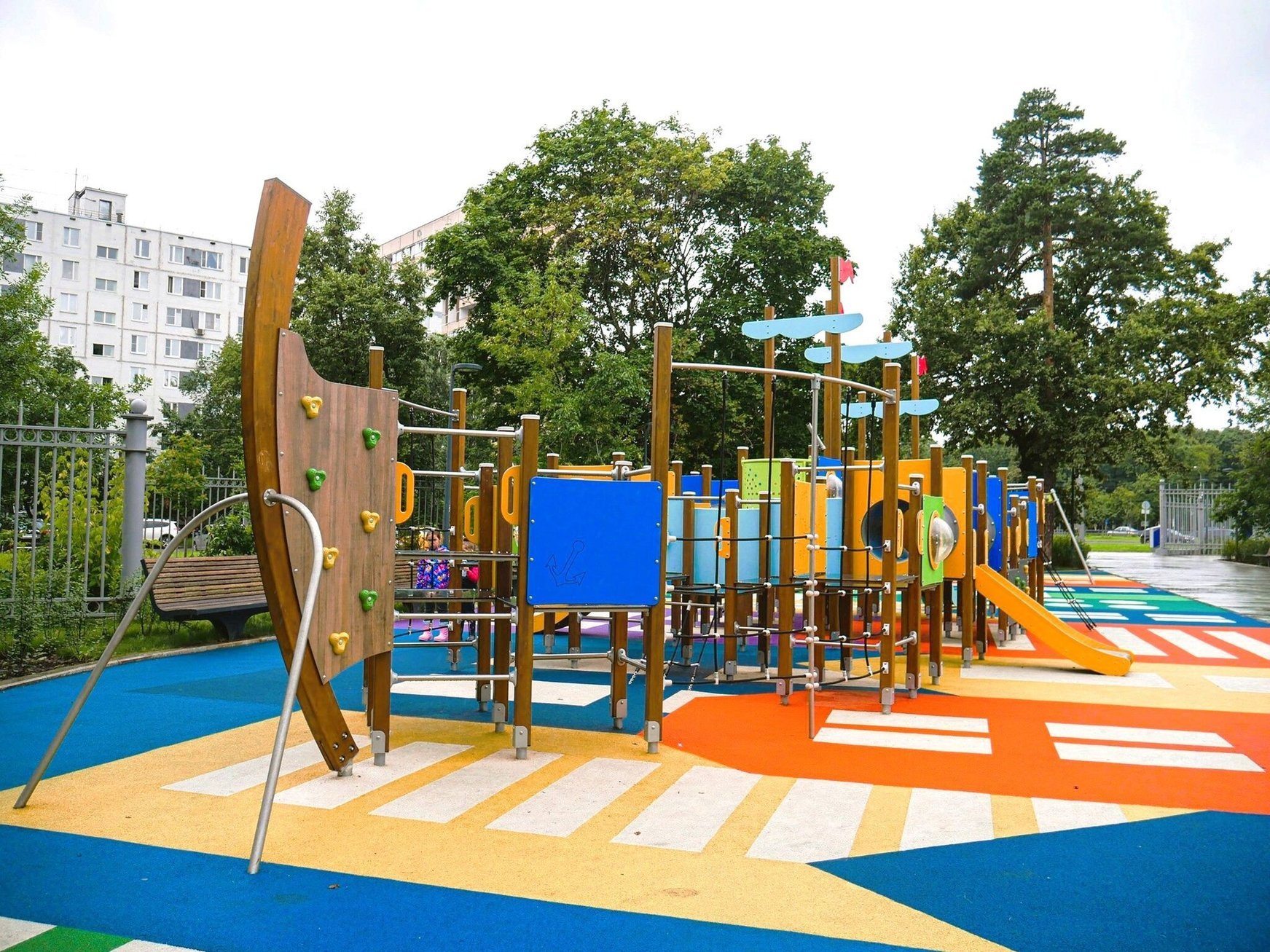

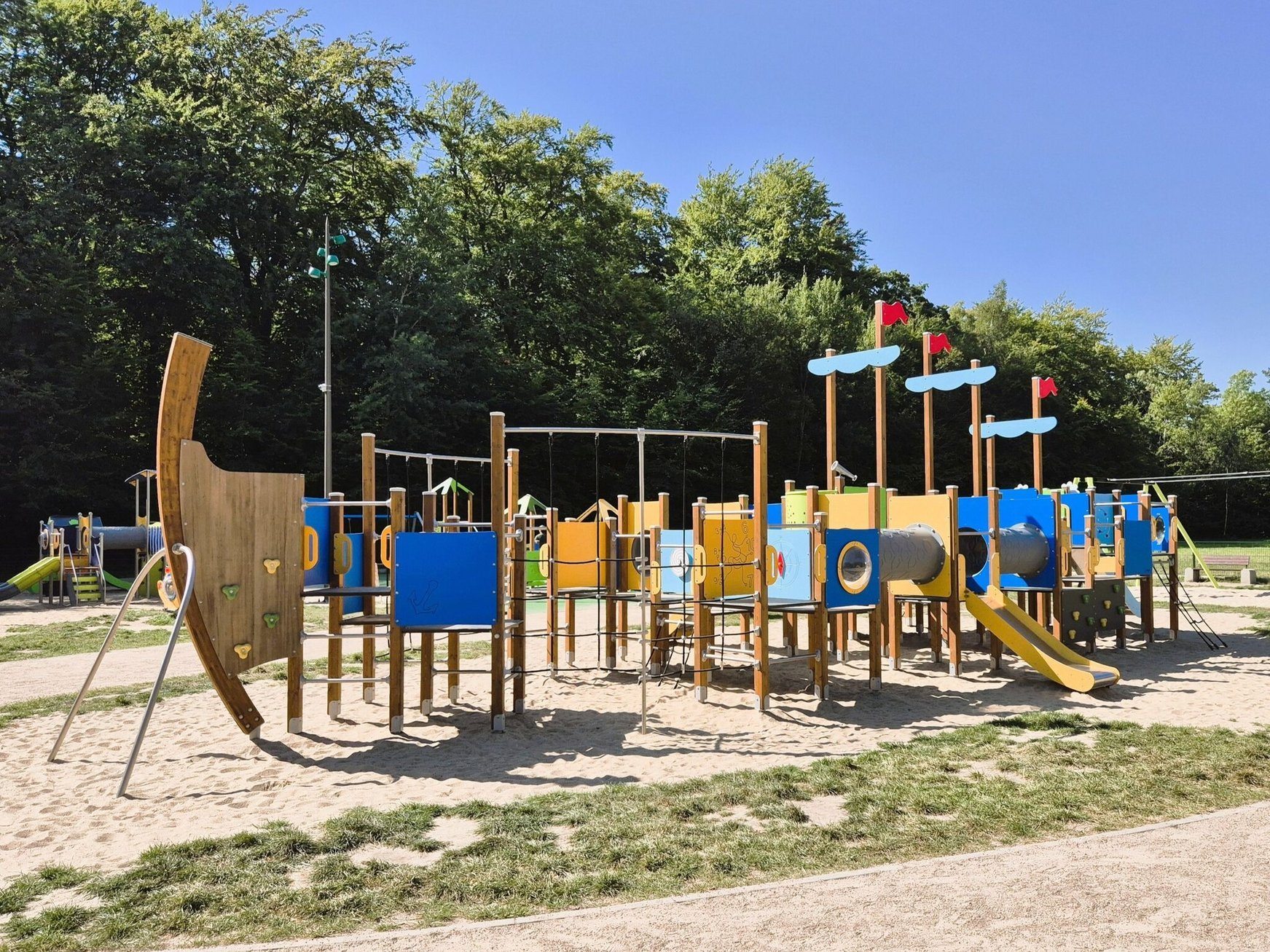

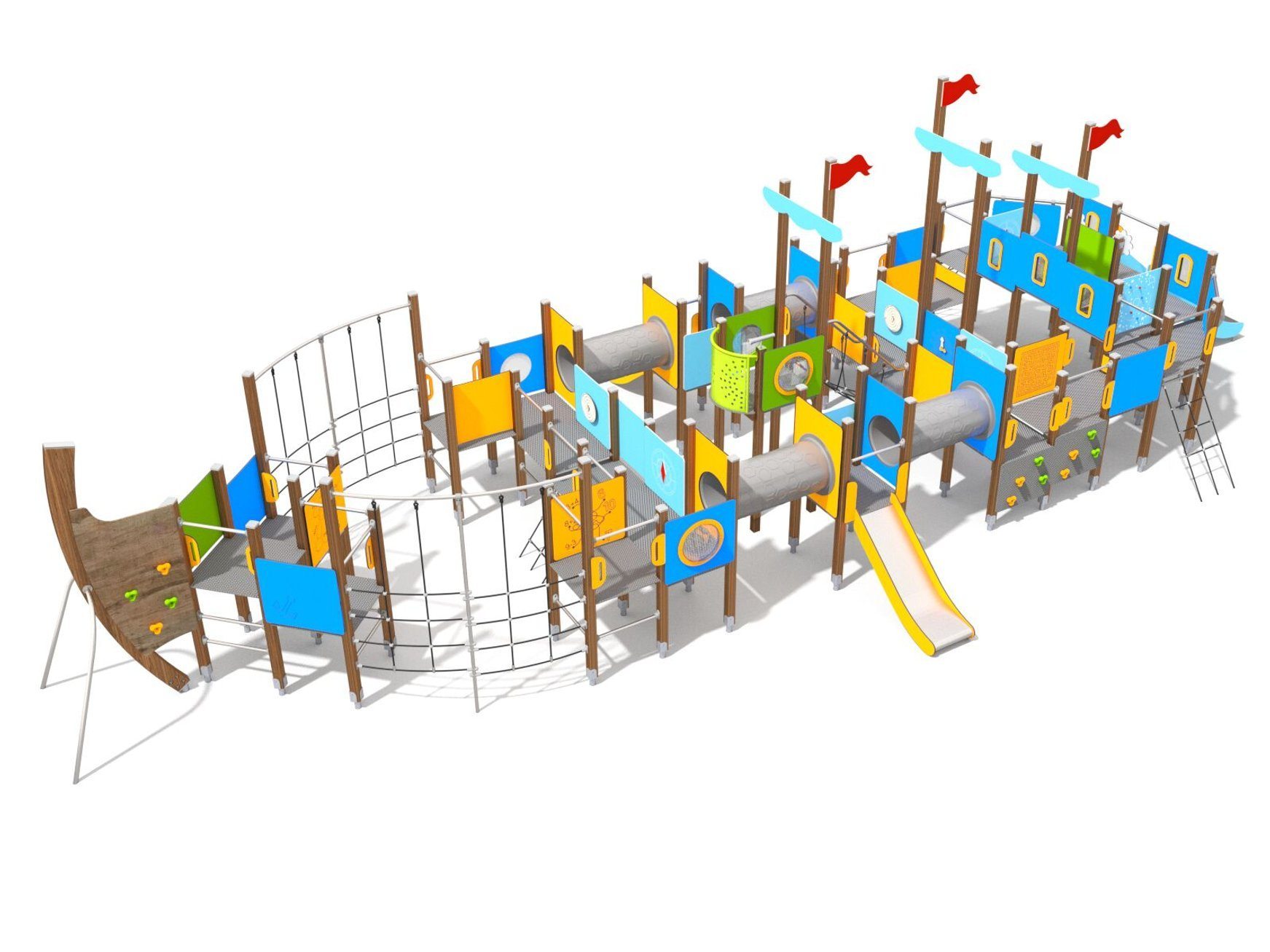

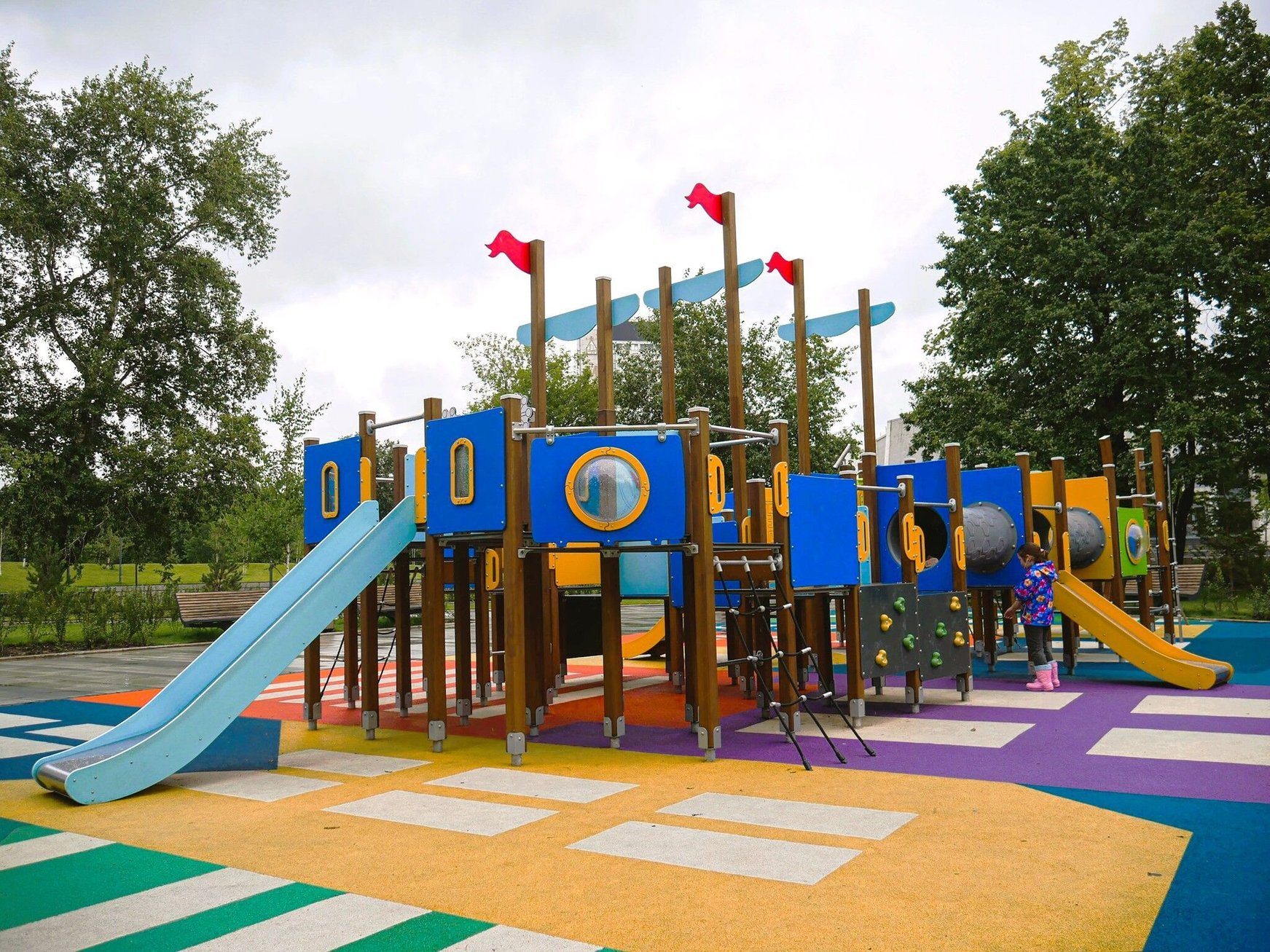

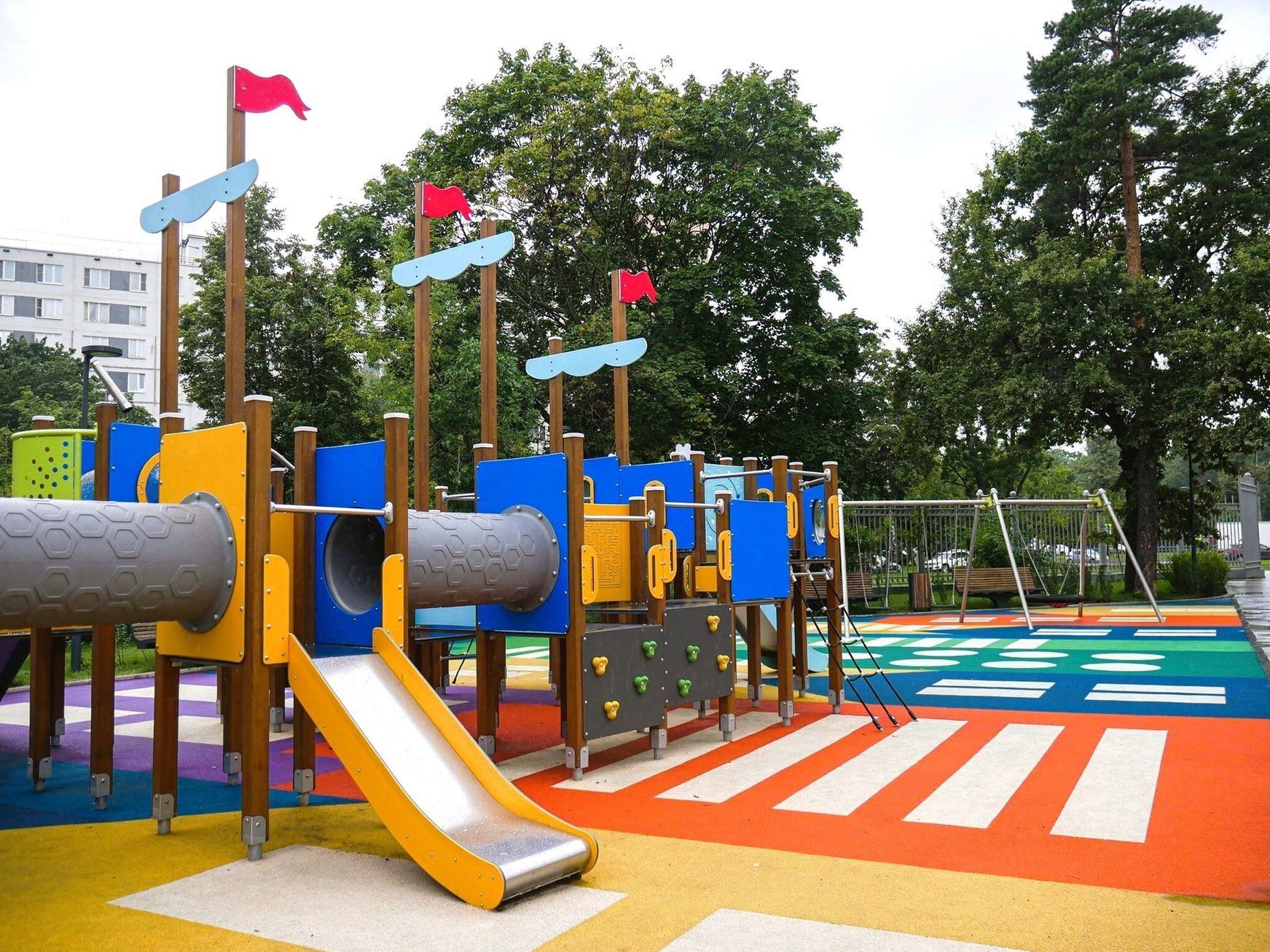

Vapor mare pentru loc de joacă

Parametri tehnici și funcționali

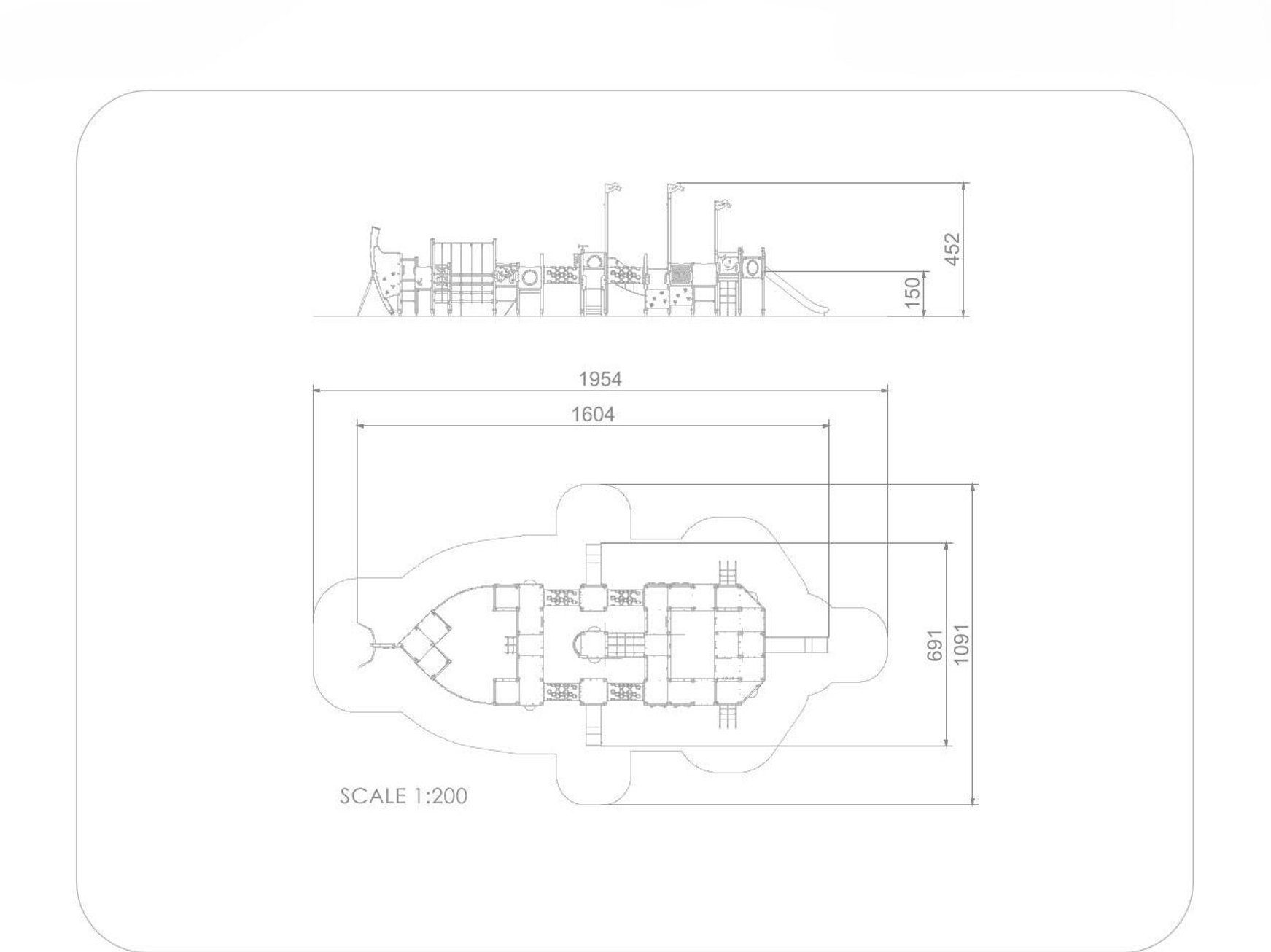

Dimensiuni:

• Dimensiuni: 691 x 1604 cm
• Zonă de siguranță: 1091 x 1954 cm
• Înălțime totală: 453 cm
• Înălțime de cădere liberă: 150 cm

Materiale:

• Stâlpi portanți: din lemn lamelat de rășinoase, cu secțiune de 90 x 90 mm, compuși din minimum cinci straturi, lipiți cu adeziv poliuretanic rezistent la apă.
• Capace superioare pentru stâlpi: realizate din poliamidă turnată prin injecție. Stâlpii portanți se fixează în sol prin intermediul ancorelor de oțel zincate și vopsite în câmp electrostatic.
• Provă navă - Stâlpi curbați: din lemn de rășinoase cu grosimea de 9 cm, lățimea de min. 16 cm/max 26 cm. Lemn stratificat, lipit cu adezivi poliuretanici complet rezistenți la apă. Lemnul este supus unui proces de impregnare în trei etape. Stâlpii portanți se fixează în sol prin intermediul ancorelor de oțel zincate și vopsite în câmp electrostatic - țevile ancorelor cu diametrul de min 76,1 x 2,6 mm.
• Pereți laterali: din polietilenă HDPE colorată, cu trei straturi, cu grosimea de 15 mm.
• Platforme, pereți verticali la pupa navei: placă antiderapantă HPL Hexa cu grosimea de 10 mm, de culoare antracit.
• Tobogane: din polietilenă, HDPE sau fibră de sticlă. Elementele de fixare precum șuruburi, piulițe, șaibe sunt fabricate din oțel inoxidabil.
• Pietre de cățărare: realizate dintr-un amestec de agregate și rășini poliesterice colorate. Tub din polietilenă LDPE format prin rotoformare, cu diametru interior de 53,5 cm și lungime de 125 cm.
• Picioare de susținere din oțel pentru provă: din oțel inoxidabil AISI 304 - țeavă min 42.4x2.0 mm; celelalte bare, țevi din oțel - din oțel inoxidabil AISI 304; țevi cu diametrul de min. 33,7 x 2,0 mm.
• Capete de frânghie: strânse în manșoane realizate din aliaje de aluminiu rezistente, conexiuni sferice pentru frânghii.
• Balcon: din tablă perforată cu grosimea de min. 1,5 mm, protejată anticoroziv prin zincare și vopsire în câmp electrostatic cu vopsele poliesterice, rezistente la UV, cu certificat QUALICOAT.
• Tunel: tub din polietilenă LDPE format prin rotoformare, cu diametru interior de 53,5 cm și lungime de 125 cm, cu plăci de intrare HDPE 15 mm.
• Perete de cățărare la prova navei: Placă HPL de 13 mm.

Componente minime:

• 68 x stâlp portant vertical, inclusiv 3 catarge cu steag
• 3 x pânză
• 1 x stâlp curbat la provă
• 4 x tub de trecere cu perete la intrare
• 30 x platformă pătrată (2 x platformă H-130 cm, 5 x H-140 cm, 1 x H-120 cm, 6 x H-100cm, 12 x H-90 cm, 2 x H-80 cm, 2 x H-150 cm)
• 2 x platformă triunghiulară
• 3 x plasă de cățărare înclinată
• 4 x plasă de cățărare verticală
• 1 x balcon din tablă striată
• 1 x intrare înclinată cu frânghii și balustrade
• 4 x pereți verticali de cățărare din HPL 10 mm
• 1 x perete vertical de cățărare cu pietre la prova navei
• 2 x suport din oțel pentru provă
• 3 x tobogan (1 x de pe platforma de 140 cm, 2 x de pe platforma de 90 cm)
• 8 x placă HDPE fără joc sau frezare
• 6 x hublou
• 5 x perete cu ferestruică
• 1 x perete hartă a lumii
• 3 x perete busolă
• 2 x perete numere
• 2 x perete TWISTER
• 1 x perete părți ale corpului
• 1 x perete ceas
• 1 x perete COSMOS
• 2 x perete labirint
• 1 x placă cu ancoră

Siguranță și performanță

Echipamentele trebuie să se caracterizeze printr-o rezistență ridicată la condițiile meteorologice și la deteriorările rezultate din acte de vandalism.

Elementele de legătură între componentele individuale ale echipamentelor trebuie să fie fabricate din oțel inoxidabil, iar capetele proeminente ale elementelor de fixare trebuie să fie asigurate cu capace de plastic.

Conformitatea cu standardele

Toate echipamentele de recreere și de joacă trebuie să dețină certificate de conformitate cu seria de standarde EN 1176 – Echipamente și suprafețe pentru spații de joacă, (în cazul echipamentelor de fitness și street workout, standardul este EN 16630:2015).

Certificatul trebuie să fie eliberat în cadrul unui program de certificare acreditat și trebuie să fie valabil la data depunerii ofertelor. Ofertantul este obligat să anexeze certificatele la ofertă. Certificatele trebuie să se refere la echipamente individuale, nu la un sistem de echipamente. Nu se acceptă "certificate" emise de o entitate neacreditată. De asemenea, nu se acceptă depunerea unei declarații de conformitate (atestat) emise de producător, distribuitor, ofertant sau altă entitate în locul unui certificat.

Condiții de garanție

ORICE TIP DE ACTIVITĂȚI DE ÎNTREȚINERE A ELEMENTELOR ACOPERITE DE GARANȚIE ÎN TIMPUL PERIOADEI DE VALABILITATE TREBUIE CONSULTATE CU PRODUCĂTORUL ECHIPAMENTELOR.

Perioada de garanție începe de la data achiziției de către client. Această garanție acoperă exclusiv defectele de material, erorile de fabricație și deteriorările integrității structurale cauzate de defecte de proiectare, materiale sau de fabricație. Garanția se aplică numai cu condiția ca produsele să fi fost montate conform instrucțiunilor furnizate și întreținute corespunzător conform Instrucțiunilor de Întreținere.

• 15 ani: Garanție care acoperă toate defectele elementelor fabricate din lemn de Acacia, descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 10 ani: Garanție care acoperă toate defectele elementelor din HDPE, HPL, oțel inoxidabil, oțel galvanizat la cald, elemente din lemn (pin și molid) descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 5 ani: Garanție care acoperă toate defectele elementelor din oțel vopsit în câmp electrostatic, elemente din aluminiu, laminat, frânghii, elemente fabricate prin tehnologia Rotomolding, elemente din poliamidă, elemente din polipropilenă descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 2 ani: Garanție care acoperă toate defectele elementelor din cauciuc, elementelor mobile, elementelor electronice, elementelor din EPDM, elementelor din placaj și orice alte elemente care nu au fost menționate mai sus, descoperite în timpul utilizării și care rezultă din cauze de fabricație.

Condiții tehnice

Echipamentele se ancorează în sol cu ajutorul unei fundații de beton. Fundația, în conformitate cu standardul EN 1176-1:2017 punctul 4.2.14, este destinată montajului pe teren autohton, plat și orizontal, prin turnarea de beton lichid în jurul stâlpilor echipamentului introduși în sol. Adâncimea fundației trebuie să fie conformă cu instrucțiunile de montaj furnizate de producătorul echipamentului.

Se admite o discrepanță a dimensiunilor echipamentelor și a zonelor de siguranță cu o toleranță de +/- 5%.

Ofertantul este obligat să anexeze la ofertă fișele de catalog care prezintă desenele sau fotografiile echipamentelor oferite, care trebuie să includă dimensiunile echipamentelor, zonele de siguranță și înălțimea de cădere liberă. Vizualizarea produsului prezentată este o parte integrantă a descrierii - produsul trebuie să fie în conformitate cu desenul prezentat.

Se admit soluții echivalente. Deciziile privind modificările introduse trebuie făcute exclusiv în scris și acceptate de Investitor și de proiectant. În cazul utilizării unor echipamente echivalente, la ofertă trebuie anexat un plan de amplasare, ca dovadă că echipamentele selectate se încadrează în locațiile de instalare stabilite în proiect.
