Vapor pirați din salcâm pentru loc de joacă

Parametri tehnici și funcționali

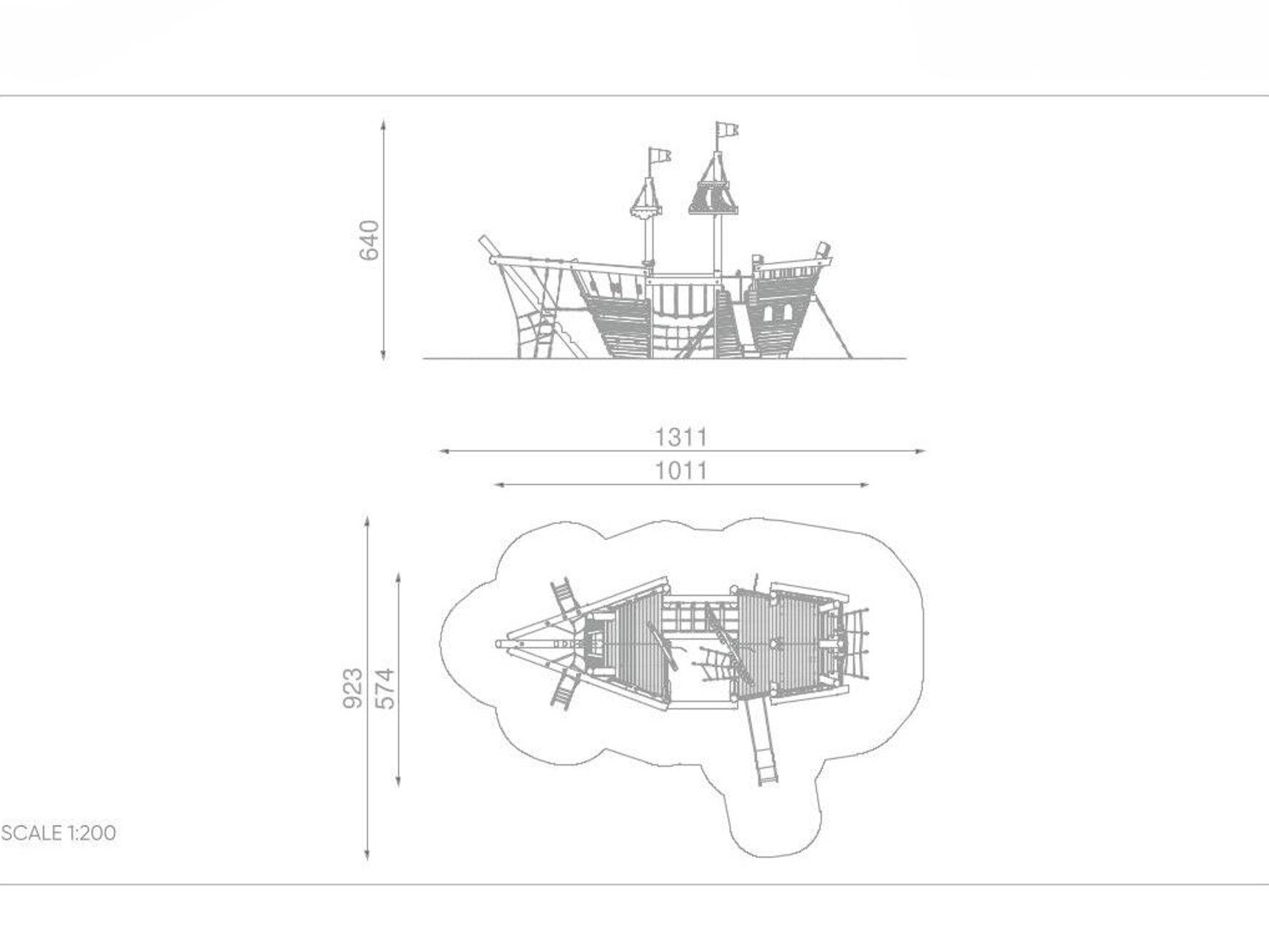

Dimensiuni:

• Dimensiuni echipament: aprox. 1011 x 574 cm
• Zonă de siguranță: aprox. 1311 x 923 cm
• Cu toboganul din polietilenă, zona de siguranță se mărește cu 26 cm (înălțimea platformei 180 cm) în fața ieșirii toboganului, conform producătorului. Dimensiunile și suprafața zonei de siguranță indicate sunt cele din desenul producătorului și nu includ această extindere.
• Înălțime totală: 640 cm
• Înălțime de cădere liberă: 180 cm

Materiale:

• Stâlpi: lemn natural de salcâm robinia, protejat împotriva despicării. Se folosesc grinzi cu diametrul între 13-25 cm. Conectate între ele cu un distanțier special din oțel inoxidabil AISI 304 și o tijă din oțel inoxidabil M16. Salcâmul conține o cantitate mare de uleiuri, care constituie un excelent conservant natural ce protejează lemnul împotriva proceselor de putrefacție și a dăunătorilor. Lemnul este certificat FSC, ceea ce garantează că a fost obținut fără a afecta bogăția biologică și structura pădurilor, provenind exclusiv din plantații europene.
• Platforme: realizate din lemn de salcâm robinia.
• Plase și frânghii de cățărat: realizate din frânghie de polipropilenă tip pp-multisplit cu diametrul de 16 mm și inserție metalică. Montate cu ajutorul unor rulmenți de alunecare autolubrifianți.
• Bare și elemente structurale: realizate din oțel inoxidabil AISI 304. Diametrul barei min. 33,7 x 2,0 mm. Conectori din aliaje de aluminiu. Aluminiul este protejat anticoroziv prin cromare și vopsire în câmp electrostatic.
• Tobogan: deschis, din polietilenă, HDPE sau fibră de sticlă.
• Pereți: realizați din lemn de salcâm robinia.
• Modul lunetă: realizat din oțel inoxidabil AISI 304.
• Modul cârmă: realizat din lemn de salcâm robinia și plăci HPL de 13 mm.
• Toate șuruburile expuse la condițiile meteorologice sunt fabricate din oțel inoxidabil.

Componente minime:

• 15 x stâlp (inclusiv 2 x catarg cu steaguri)
• 8 x grindă orizontală
• 1 x modul lunetă
• 1 x modul cârmă
• 1 x tobogan (platformă la înălțimea de 180 cm)
• 4 x plasă înclinată din frânghie
• 3 x punte din scânduri de salcâm
• 1 x scaun din cauciuc pentru echilibru
• 3 x perete de cățărat din salcâm
• 5 x scară verticală din frânghie
• 1 x scară orizontală din frânghie
• 1 x pod suspendat din frânghie cu trepte din salcâm, care leagă pupa de prova corabiei
• 3 x steag de pirat
• 1 x bară de pompieri
• 1 x pupa corabiei închisă pe trei laturi cu scânduri de salcâm
• 1 x prova corabiei închisă pe trei laturi cu scânduri de salcâm
• 4 x fereastră
• 3 x bară din oțel inoxidabil
• 2 x scară cu trepte

Siguranță și performanță

Echipamentele trebuie să se caracterizeze printr-o rezistență ridicată la condițiile meteorologice și la deteriorările rezultate din acte de vandalism.

Elementele de legătură între componentele individuale ale echipamentelor trebuie să fie fabricate din oțel inoxidabil, iar capetele proeminente ale elementelor de fixare trebuie să fie asigurate cu capace de plastic.

Conformitatea cu standardele

Toate echipamentele de recreere și de joacă trebuie să dețină certificate de conformitate cu seria de standarde EN 1176 – Echipamente și suprafețe pentru spații de joacă, (în cazul echipamentelor de fitness și street workout, standardul este EN 16630:2015).

Certificatul trebuie să fie eliberat în cadrul unui program de certificare acreditat și trebuie să fie valabil la data depunerii ofertelor. Ofertantul este obligat să anexeze certificatele la ofertă. Certificatele trebuie să se refere la echipamente individuale, nu la un sistem de echipamente. Nu se acceptă "certificate" emise de o entitate neacreditată. De asemenea, nu se acceptă depunerea unei declarații de conformitate (atestat) emise de producător, distribuitor, ofertant sau altă entitate în locul unui certificat.

Condiții de garanție

ORICE TIP DE ACTIVITĂȚI DE ÎNTREȚINERE A ELEMENTELOR ACOPERITE DE GARANȚIE ÎN TIMPUL PERIOADEI DE VALABILITATE TREBUIE CONSULTATE CU PRODUCĂTORUL ECHIPAMENTELOR.

Perioada de garanție începe de la data achiziției de către client. Această garanție acoperă exclusiv defectele de material, erorile de fabricație și deteriorările integrității structurale cauzate de defecte de proiectare, materiale sau de fabricație. Garanția se aplică numai cu condiția ca produsele să fi fost montate conform instrucțiunilor furnizate și întreținute corespunzător conform Instrucțiunilor de Întreținere.

• 15 ani: Garanție care acoperă toate defectele elementelor fabricate din lemn de Acacia, descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 10 ani: Garanție care acoperă toate defectele elementelor din HDPE, HPL, oțel inoxidabil, oțel galvanizat la cald, elemente din lemn (pin și molid) descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 5 ani: Garanție care acoperă toate defectele elementelor din oțel vopsit în câmp electrostatic, elemente din aluminiu, laminat, frânghii, elemente fabricate prin tehnologia Rotomolding, elemente din poliamidă, elemente din polipropilenă descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 2 ani: Garanție care acoperă toate defectele elementelor din cauciuc, elementelor mobile, elementelor electronice, elementelor din EPDM, elementelor din placaj și orice alte elemente care nu au fost menționate mai sus, descoperite în timpul utilizării și care rezultă din cauze de fabricație.

Condiții tehnice

Echipamentele se ancorează în sol cu ajutorul unei fundații de beton. Fundația, în conformitate cu standardul EN 1176-1:2017 punctul 4.2.14, este destinată montajului pe teren autohton, plat și orizontal, prin turnarea de beton lichid în jurul stâlpilor echipamentului introduși în sol. Adâncimea fundației trebuie să fie conformă cu instrucțiunile de montaj furnizate de producătorul echipamentului.

Se admite o discrepanță a dimensiunilor echipamentelor și a zonelor de siguranță cu o toleranță de +/- 5%.

Ofertantul este obligat să anexeze la ofertă fișele de catalog care prezintă desenele sau fotografiile echipamentelor oferite, care trebuie să includă dimensiunile echipamentelor, zonele de siguranță și înălțimea de cădere liberă. Vizualizarea produsului prezentată este o parte integrantă a descrierii - produsul trebuie să fie în conformitate cu desenul prezentat.

Se admit soluții echivalente. Deciziile privind modificările introduse trebuie făcute exclusiv în scris și acceptate de Investitor și de proiectant. În cazul utilizării unor echipamente echivalente, la ofertă trebuie anexat un plan de amplasare, ca dovadă că echipamentele selectate se încadrează în locațiile de instalare stabilite în proiect.
