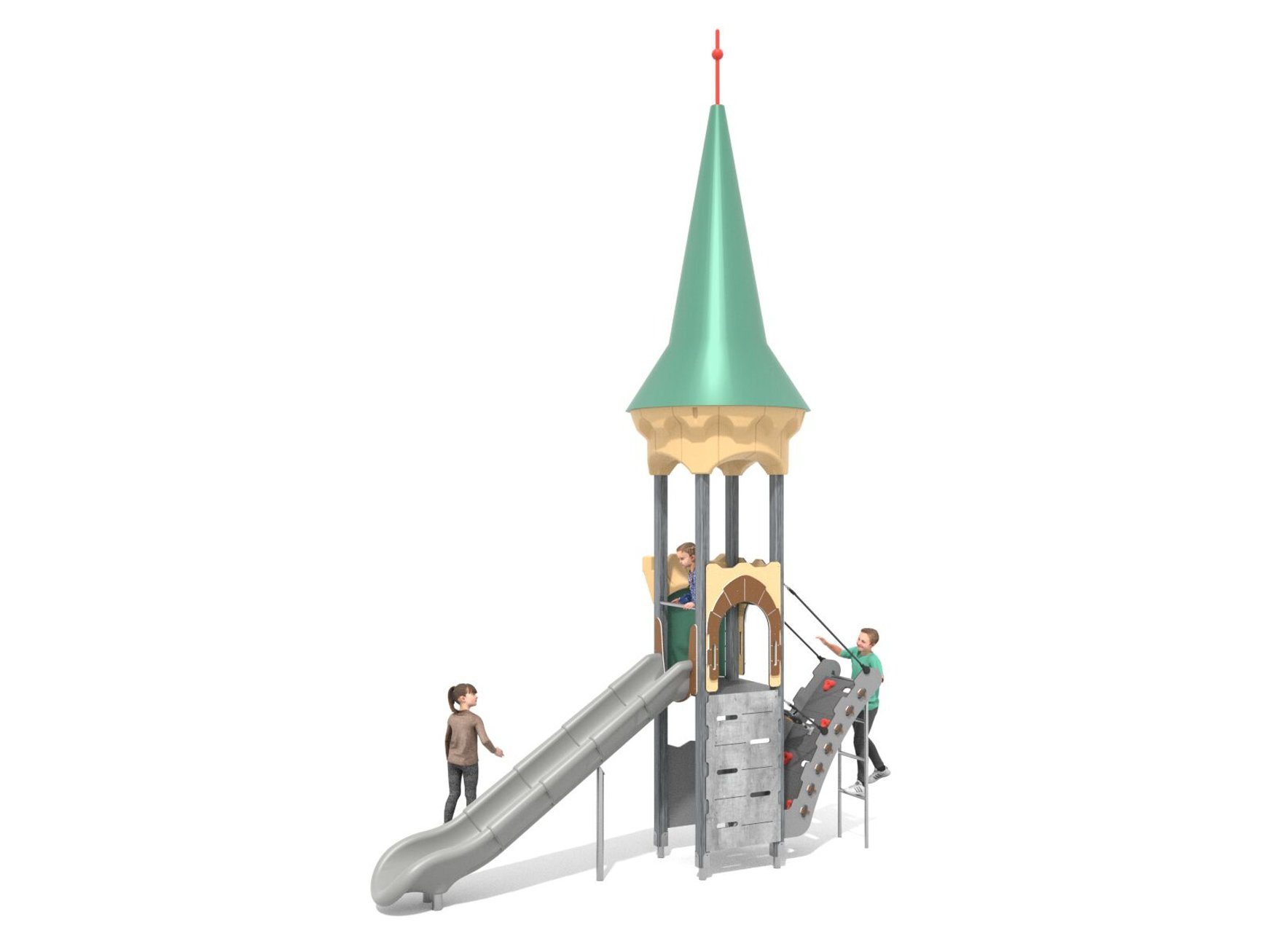

Castel cu un turn pentru loc de joacă cu tobogan

Parametri tehnici și funcționali

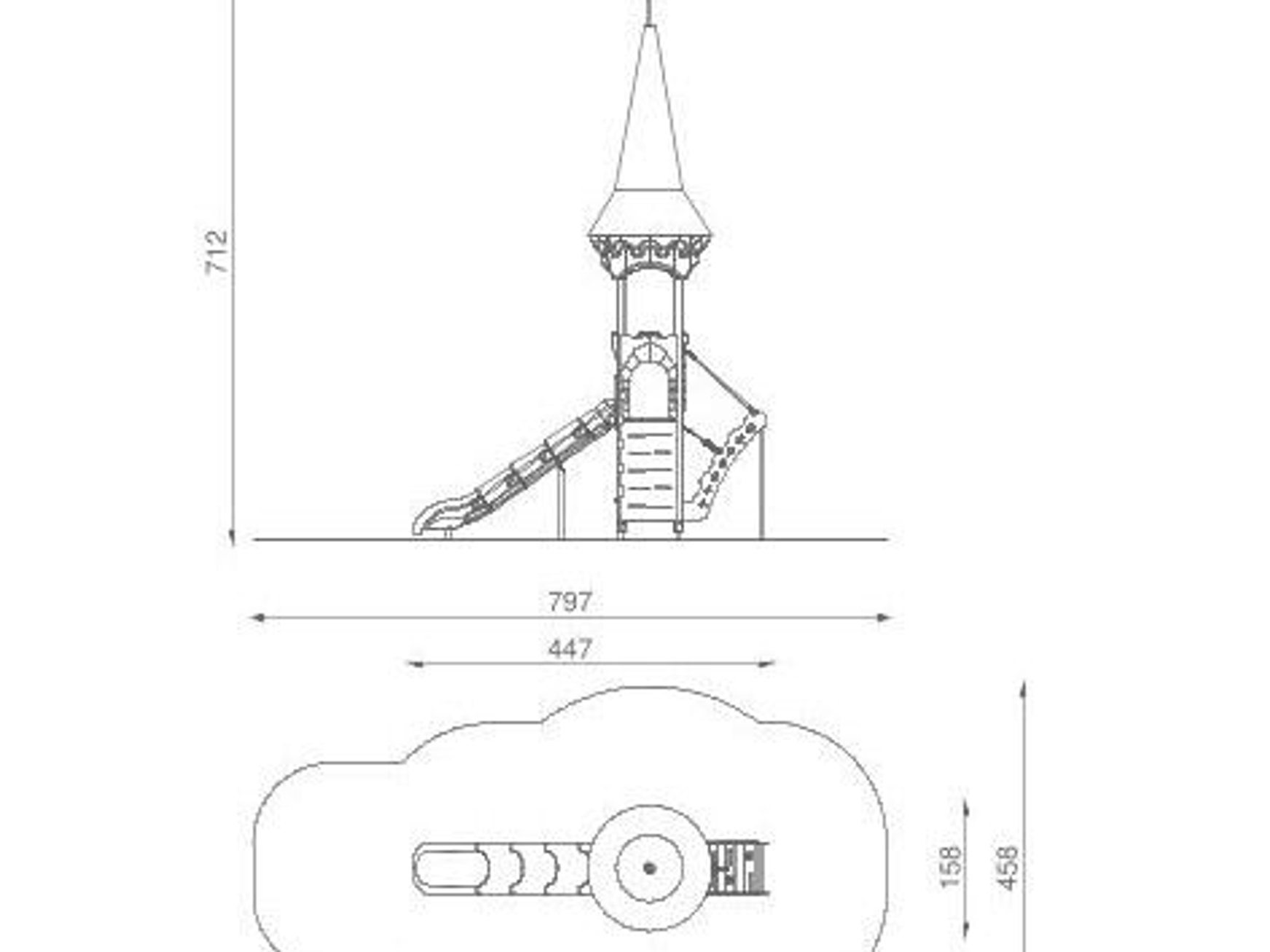

Dimensiuni:

• Dimensiuni echipament: 447 x 158 cm
• Zonă de siguranță: 797 x 458 cm
• Înălțime totală: 712 cm
• Înălțime de cădere liberă: 150 cm

Materiale:

• Stâlpi: realizați din lemn de conifere (molid scandinav) cu secțiunea de 90x90 mm, lamelar încleiat cu adezivi poliuretanici complet rezistenți la umiditate. Lemnul este supus unui proces de impregnare în trei etape. Stâlpii sunt fixați în sol prin intermediul ancorelor de oțel zincate și vopsite în câmp electrostatic.
• Acoperiș cu turlă: Întregul component, inclusiv turla și partea inferioară a acoperișului, are o înălțime de ≈ 3,8 m. Turla este realizată dintr-o tijă de oțel cu diametrul de 42,4 mm, protejată anticoroziv prin zincare și vopsire în câmp electrostatic. Acoperișul conic și baza sa, asemănătoare cu arcadele de piatră, sunt realizate din polietilenă LDPE prin rotoformare.
• Pereți: din polietilenă HDPE tristrat, colorată, de 15 mm grosime, într-un cadru realizat prin rotoformare.
• Platformă: realizată din placă HPL antiderapantă de 18 mm grosime, de culoare antracit, caracterizată prin rezistență maximă la factorii de mediu și rezistență ridicată la abraziune.
• Bare și mâini curente: realizate din oțel inoxidabil AISI304, țeavă cu diametrul de min. 33,7 x 2,0 mm. Montate pe stâlp cu ajutorul conectorilor dedicați din aliaje de aluminiu rezistente. Aluminiul este protejat anticoroziv prin cataforeză și vopsire în câmp electrostatic cu vopsele poliesterice, rezistente la UV, cu certificat QUALICOAT.
• Pod mobil: constituie intrarea în ansamblu. Laturile podului sunt realizate din placă de polietilenă HDPE de 15 mm, iar podeaua podului din placă HPL hexa antiderapantă de 18 mm. Prizele de cățărare sunt realizate dintr-un amestec de agregate și rășini poliesterice colorate. Accesul pe pod se poate face și printr-o scară din țeavă de oțel inoxidabil AISI 304 cu diametrul de 33,7 mm.
• Tobogan: deschis, modular, din polietilenă, realizat prin rotoformare din material de tip LDPE.
• Perete de cățărare: realizat din placă HPL antiderapantă de 13 mm grosime.
• Balcon: din tablă cu grosimea de min. 2 mm, protejată anticoroziv prin zincare și vopsire în câmp electrostatic cu vopsele poliesterice, rezistente la UV, cu certificat QUALICOAT, precum și din elemente realizate prin rotoformare.
• Joc Scananimație: un joc de iluzie optică. Rotind manivela, se pune în mișcare o figură de pe panou. Realizat din policarbonat de 3mm și polietilenă HDPE de 12mm. Mecanismul este montat pe o placă de polietilenă HDPE de 15 mm.
• Arcade: Element tridimensional ce seamănă cu arcadele de piatră ale unui castel, realizat din polietilenă LDPE prin metoda rotoformării.
• Toate șuruburile expuse la condițiile atmosferice sunt fabricate din oțel inoxidabil.

Componente minime:

• 4 x stâlp
• 1 x turn
• 1 x acoperiș cu turlă
• 1 x tobogan din polietilenă (înălțime platformă 150 cm)
• 1 x perete de cățărare
• 1 x pod mobil
• 1 x scară verticală
• 1 x balcon
• 1 x arcade
• 1 x panou cu joc Scananimație

Siguranță și performanță

Echipamentele trebuie să se caracterizeze printr-o rezistență ridicată la condițiile meteorologice și la deteriorările rezultate din acte de vandalism.

Elementele de legătură între componentele individuale ale echipamentelor trebuie să fie fabricate din oțel inoxidabil, iar capetele proeminente ale elementelor de fixare trebuie să fie asigurate cu capace de plastic.

Conformitatea cu standardele

Toate echipamentele de recreere și de joacă trebuie să dețină certificate de conformitate cu seria de standarde EN 1176 – Echipamente și suprafețe pentru spații de joacă, (în cazul echipamentelor de fitness și street workout, standardul este EN 16630:2015).

Certificatul trebuie să fie eliberat în cadrul unui program de certificare acreditat și trebuie să fie valabil la data depunerii ofertelor. Ofertantul este obligat să anexeze certificatele la ofertă. Certificatele trebuie să se refere la echipamente individuale, nu la un sistem de echipamente. Nu se acceptă "certificate" emise de o entitate neacreditată. De asemenea, nu se acceptă depunerea unei declarații de conformitate (atestat) emise de producător, distribuitor, ofertant sau altă entitate în locul unui certificat.

Condiții de garanție

ORICE TIP DE ACTIVITĂȚI DE ÎNTREȚINERE A ELEMENTELOR ACOPERITE DE GARANȚIE ÎN TIMPUL PERIOADEI DE VALABILITATE TREBUIE CONSULTATE CU PRODUCĂTORUL ECHIPAMENTELOR.

Perioada de garanție începe de la data achiziției de către client. Această garanție acoperă exclusiv defectele de material, erorile de fabricație și deteriorările integrității structurale cauzate de defecte de proiectare, materiale sau de fabricație. Garanția se aplică numai cu condiția ca produsele să fi fost montate conform instrucțiunilor furnizate și întreținute corespunzător conform Instrucțiunilor de Întreținere.

• 15 ani: Garanție care acoperă toate defectele elementelor fabricate din lemn de Acacia, descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 10 ani: Garanție care acoperă toate defectele elementelor din HDPE, HPL, oțel inoxidabil, oțel galvanizat la cald, elemente din lemn (pin și molid) descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 5 ani: Garanție care acoperă toate defectele elementelor din oțel vopsit în câmp electrostatic, elemente din aluminiu, laminat, frânghii, elemente fabricate prin tehnologia Rotomolding, elemente din poliamidă, elemente din polipropilenă descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 2 ani: Garanție care acoperă toate defectele elementelor din cauciuc, elementelor mobile, elementelor electronice, elementelor din EPDM, elementelor din placaj și orice alte elemente care nu au fost menționate mai sus, descoperite în timpul utilizării și care rezultă din cauze de fabricație.

Condiții tehnice

Echipamentele se ancorează în sol cu ajutorul unei fundații de beton. Fundația, în conformitate cu standardul EN 1176-1:2017 punctul 4.2.14, este destinată montajului pe teren autohton, plat și orizontal, prin turnarea de beton lichid în jurul stâlpilor echipamentului introduși în sol. Adâncimea fundației trebuie să fie conformă cu instrucțiunile de montaj furnizate de producătorul echipamentului.

Se admite o discrepanță a dimensiunilor echipamentelor și a zonelor de siguranță cu o toleranță de +/- 5%.

Ofertantul este obligat să anexeze la ofertă fișele de catalog care prezintă desenele sau fotografiile echipamentelor oferite, care trebuie să includă dimensiunile echipamentelor, zonele de siguranță și înălțimea de cădere liberă. Vizualizarea produsului prezentată este o parte integrantă a descrierii - produsul trebuie să fie în conformitate cu desenul prezentat.

Se admit soluții echivalente. Deciziile privind modificările introduse trebuie făcute exclusiv în scris și acceptate de Investitor și de proiectant. În cazul utilizării unor echipamente echivalente, la ofertă trebuie anexat un plan de amplasare, ca dovadă că echipamentele selectate se încadrează în locațiile de instalare stabilite în proiect.
