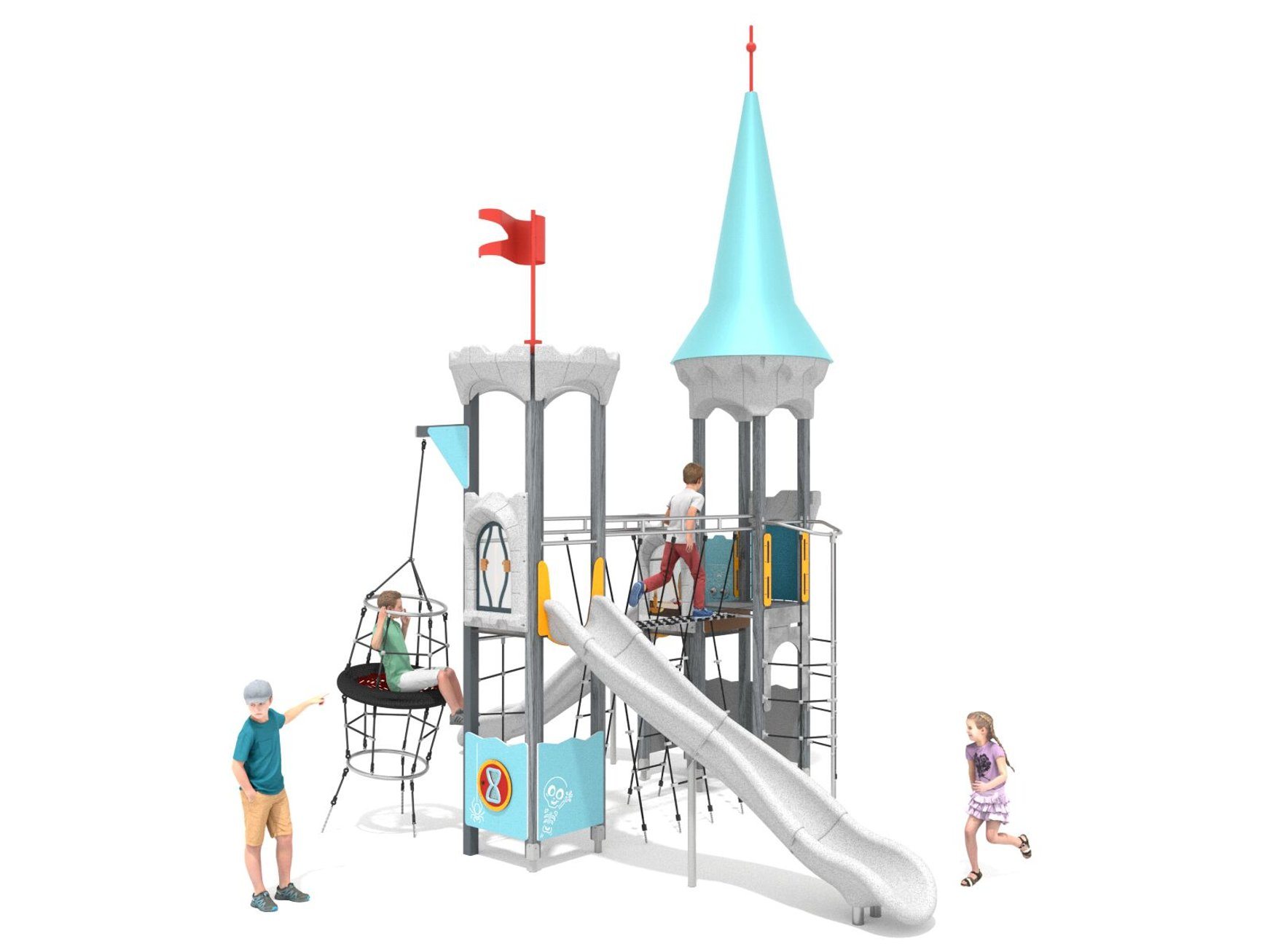

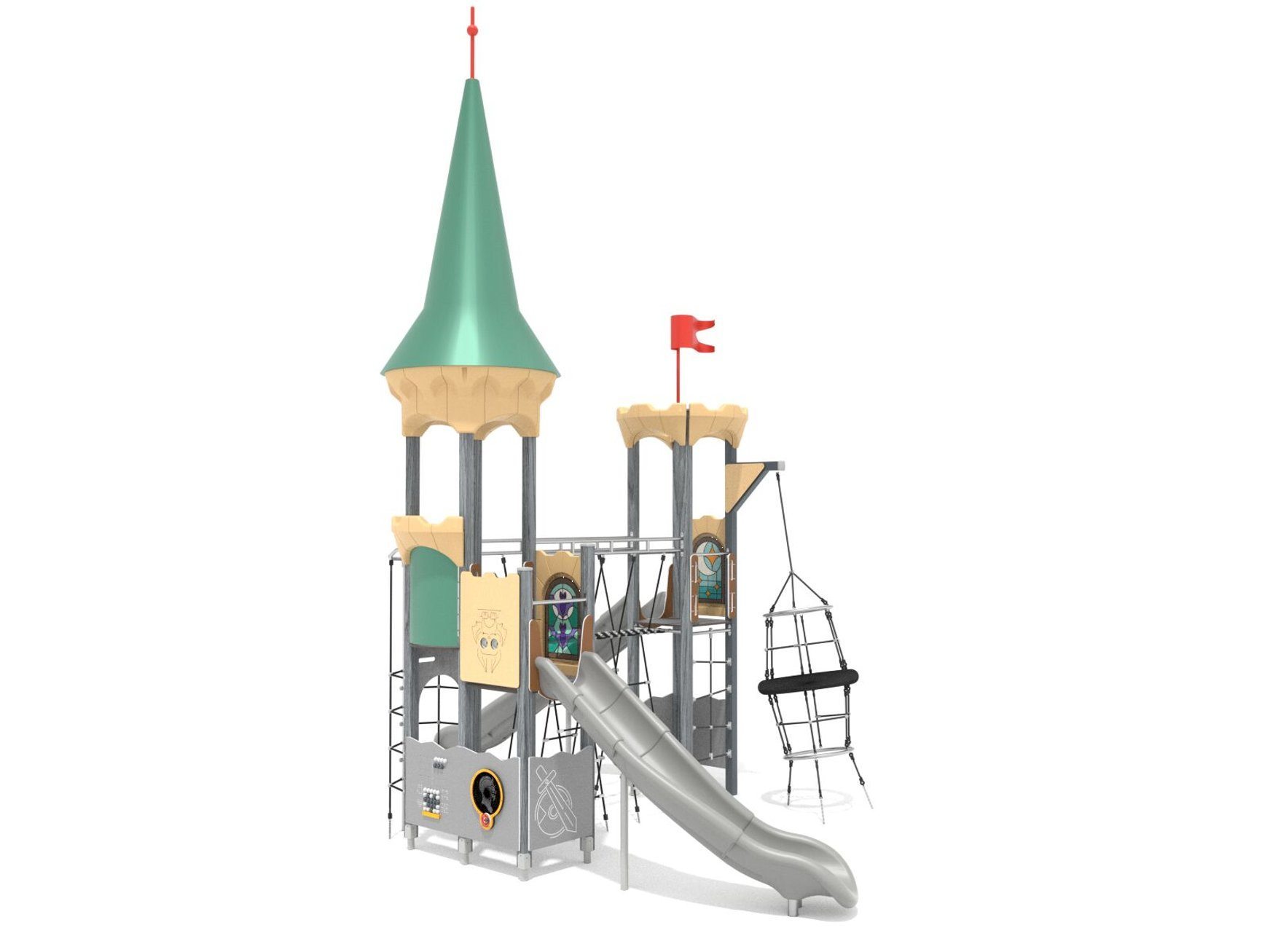

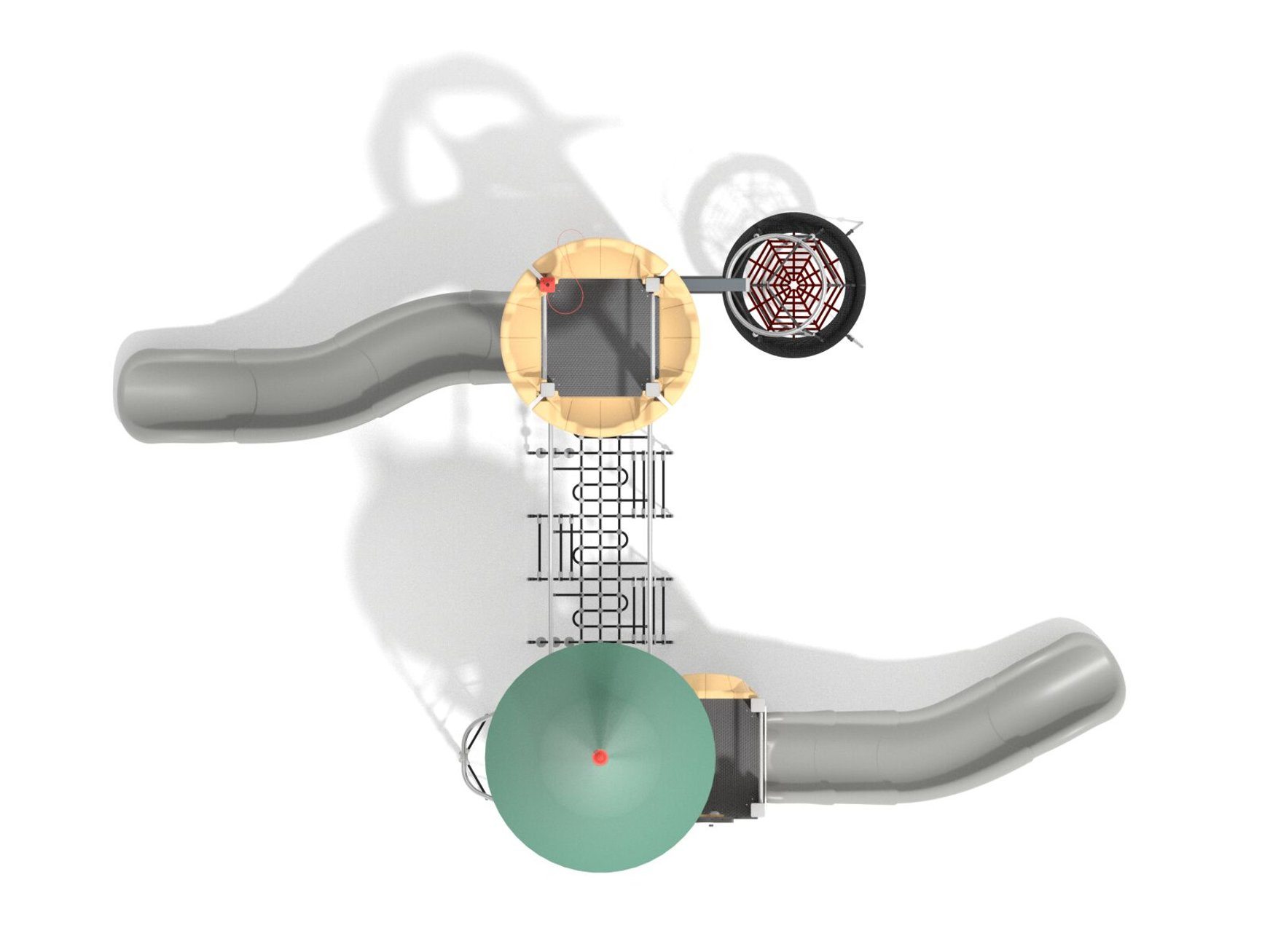

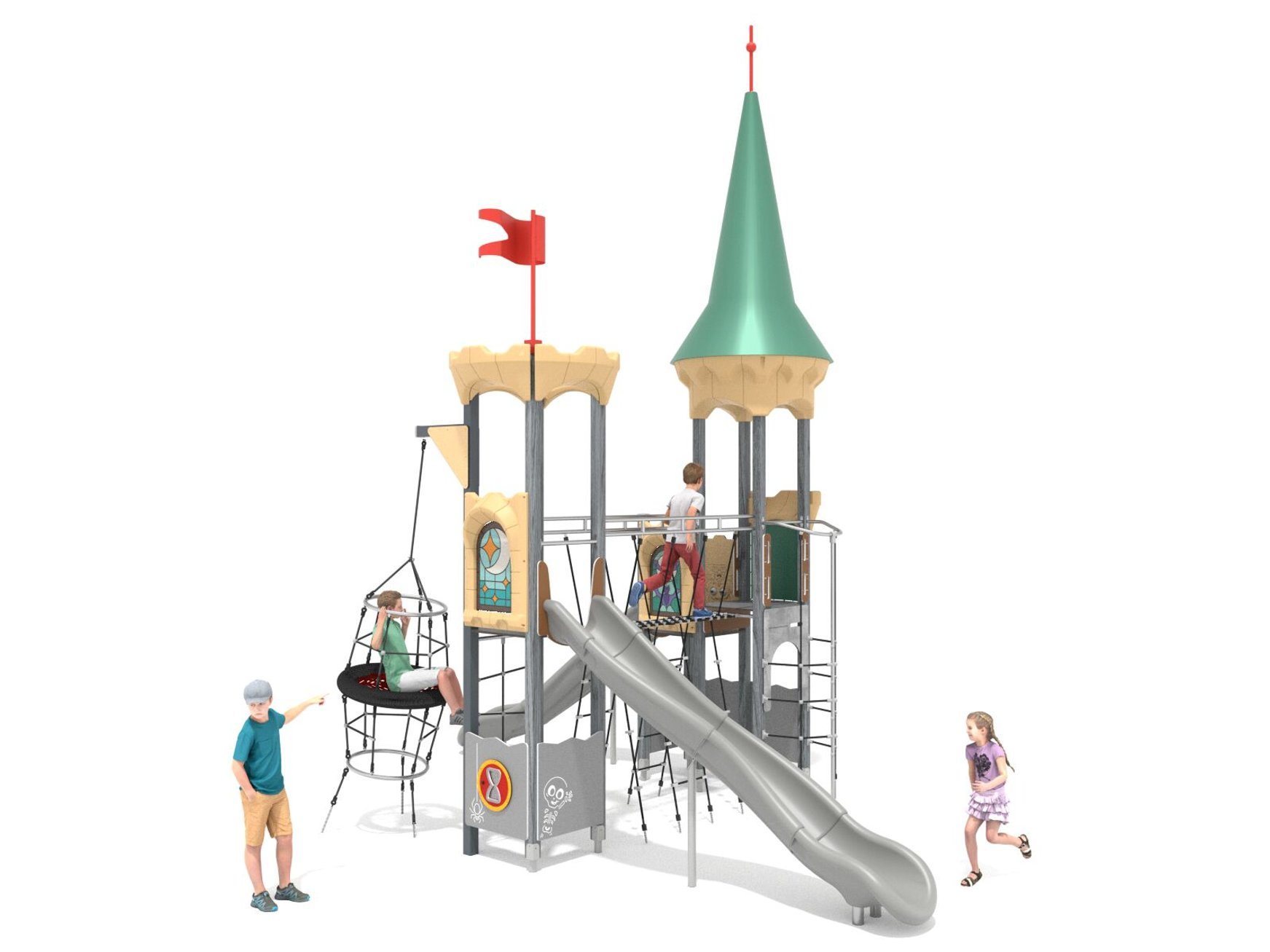

Castel cu două turnuri pentru loc de joacă cu tobogane

Parametri tehnici și funcționali

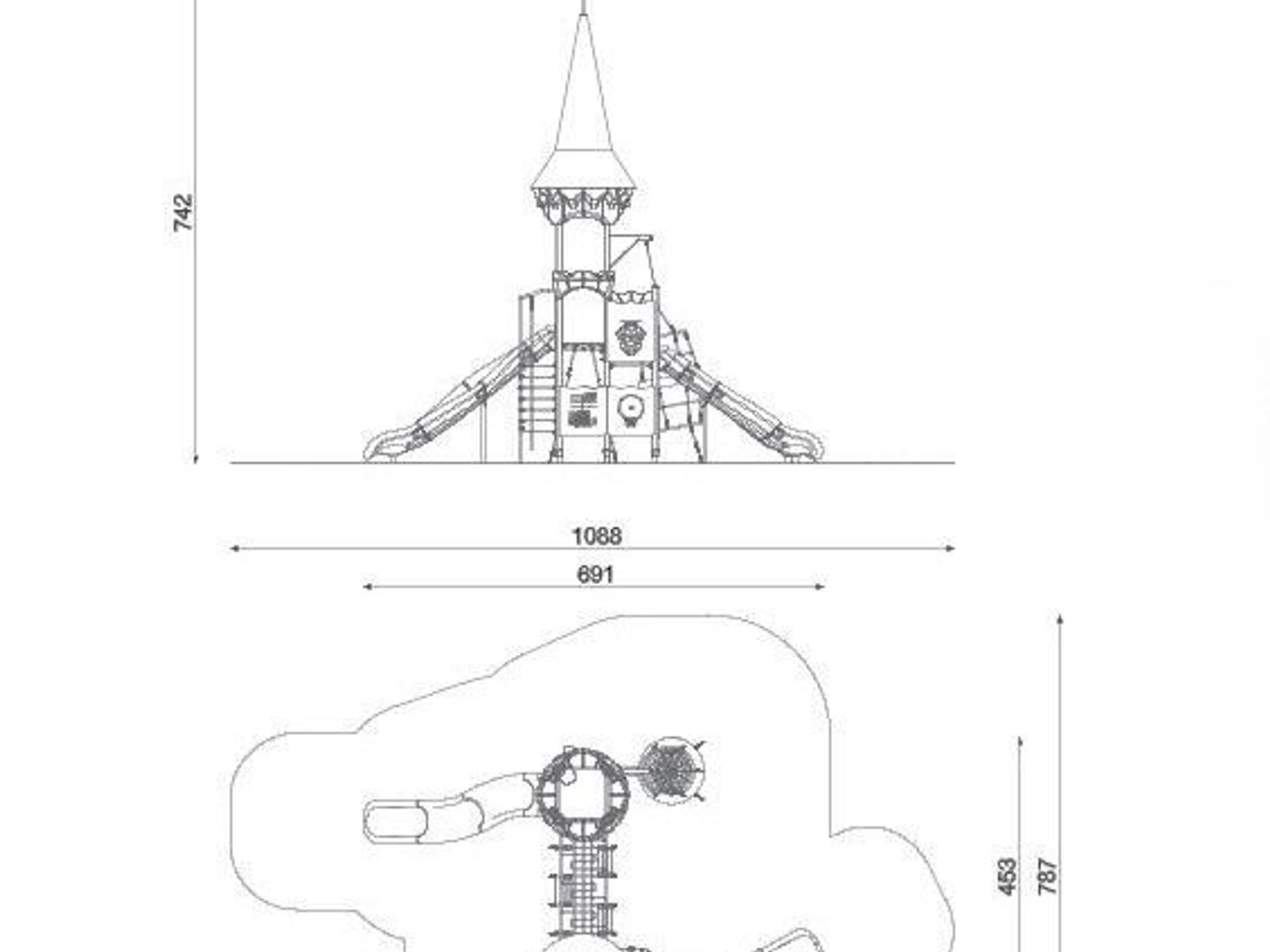

Dimensiuni:

• Dimensiuni echipament: 691 x 453 cm
• Zonă de siguranță: 1088 x 787 cm
• Înălțime totală: 742 cm
• Înălțime de cădere liberă: 200 cm

Materiale:

• Stâlpi: lemn de rășinoase (molid scandinav) de 90x90 mm, lamelar, impregnat, fixat cu ancore de oțel zincate și vopsite.
• Acoperiș cu turlă: înălțime ≈ 3,8 m, realizat din tijă de oțel protejată și LDPE rotomodelat.
• Pereți: polietilenă HDPE tristratificată, colorată, de 15 mm.
• Platformă: placă HPL antiderapantă de 18 mm.
• Bare, balustrade și bară de pompieri: oțel inoxidabil AISI304, țeavă de min. 33,7x2,0 mm, montate cu conectori din aluminiu protejat (certificat QUALICOAT).
• Tobogan: deschis, modular, din polietilenă (LDPE), realizat prin rotomodelare.
• Balcon: tablă de oțel protejată anticoroziv (certificat QUALICOAT) și elemente rotomodelate.
• Punct de observație: permite o mișcare de balans. Șezut tip cuib cu diametrul de 100 cm, cu cadru metalic împletit cu frânghie moale de polipropilenă. Inele din oțel inoxidabil AISI 304 conectate la șezut cu frânghie de 16 mm cu inserție de oțel. Modulul este suspendat de un stâlp metalic de 90x90 mm.
• Panouri de joacă: Liliacul spion, Clepsidra, Aranjează forma, Scananimație - realizate din plăci HDPE de 15 mm și policarbonat.
• Arcade și vitralii: din LDPE rotomodelat, vitraliile au geamuri din policarbonat de 6 mm imprimate.
• Plasă: frânghie din polipropilenă PP-multisplit de 16 mm cu inserție de oțel.
• Toate șuruburile expuse sunt din oțel inoxidabil.

Componente minime:

• 10 x stâlp
• 2 x turn pătrat (unul cu o platformă suplimentară mai joasă)
• 2 x acoperiș cu turlă imitând un castel
• 1 x punct de observație cu șezut tip cuib
• 2 x scară verticală din frânghie
• 2 x scară înclinată din frânghie
• 1 x pod din frânghie între turnuri cu balustrade din inox
• 1 x tobogan spiralat din polietilenă (înălțimi platforme 150 cm și 180 cm)
• 1 x balcon
• 1 x panou Liliacul
• 1 x panou cu Clepsidră
• 1 x panou cu jocul Aranjează forma
• 2 x vitraliu
• 1 x arcade în jurul unui turn
• 1 x steag
• 1 x bară de pompieri

Siguranță și performanță

Echipamentele trebuie să se caracterizeze printr-o rezistență ridicată la condițiile meteorologice și la deteriorările rezultate din acte de vandalism.

Elementele de legătură între componentele individuale ale echipamentelor trebuie să fie fabricate din oțel inoxidabil, iar capetele proeminente ale elementelor de fixare trebuie să fie asigurate cu capace de plastic.

Conformitatea cu standardele

Toate echipamentele de recreere și de joacă trebuie să dețină certificate de conformitate cu seria de standarde EN 1176 – Echipamente și suprafețe pentru spații de joacă, (în cazul echipamentelor de fitness și street workout, standardul este EN 16630:2015).

Certificatul trebuie să fie eliberat în cadrul unui program de certificare acreditat și trebuie să fie valabil la data depunerii ofertelor. Ofertantul este obligat să anexeze certificatele la ofertă. Certificatele trebuie să se refere la echipamente individuale, nu la un sistem de echipamente. Nu se acceptă "certificate" emise de o entitate neacreditată. De asemenea, nu se acceptă depunerea unei declarații de conformitate (atestat) emise de producător, distribuitor, ofertant sau altă entitate în locul unui certificat.

Condiții de garanție

ORICE TIP DE ACTIVITĂȚI DE ÎNTREȚINERE A ELEMENTELOR ACOPERITE DE GARANȚIE ÎN TIMPUL PERIOADEI DE VALABILITATE TREBUIE CONSULTATE CU PRODUCĂTORUL ECHIPAMENTELOR.

Perioada de garanție începe de la data achiziției de către client. Această garanție acoperă exclusiv defectele de material, erorile de fabricație și deteriorările integrității structurale cauzate de defecte de proiectare, materiale sau de fabricație. Garanția se aplică numai cu condiția ca produsele să fi fost montate conform instrucțiunilor furnizate și întreținute corespunzător conform Instrucțiunilor de Întreținere.

• 15 ani: Garanție care acoperă toate defectele elementelor fabricate din lemn de Acacia, descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 10 ani: Garanție care acoperă toate defectele elementelor din HDPE, HPL, oțel inoxidabil, oțel galvanizat la cald, elemente din lemn (pin și molid) descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 5 ani: Garanție care acoperă toate defectele elementelor din oțel vopsit în câmp electrostatic, elemente din aluminiu, laminat, frânghii, elemente fabricate prin tehnologia Rotomolding, elemente din poliamidă, elemente din polipropilenă descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 2 ani: Garanție care acoperă toate defectele elementelor din cauciuc, elementelor mobile, elementelor electronice, elementelor din EPDM, elementelor din placaj și orice alte elemente care nu au fost menționate mai sus, descoperite în timpul utilizării și care rezultă din cauze de fabricație.

Condiții tehnice

Echipamentele se ancorează în sol cu ajutorul unei fundații de beton. Fundația, în conformitate cu standardul EN 1176-1:2017 punctul 4.2.14, este destinată montajului pe teren autohton, plat și orizontal, prin turnarea de beton lichid în jurul stâlpilor echipamentului introduși în sol. Adâncimea fundației trebuie să fie conformă cu instrucțiunile de montaj furnizate de producătorul echipamentului.

Se admite o discrepanță a dimensiunilor echipamentelor și a zonelor de siguranță cu o toleranță de +/- 5%.

Ofertantul este obligat să anexeze la ofertă fișele de catalog care prezintă desenele sau fotografiile echipamentelor oferite, care trebuie să includă dimensiunile echipamentelor, zonele de siguranță și înălțimea de cădere liberă. Vizualizarea produsului prezentată este o parte integrantă a descrierii - produsul trebuie să fie în conformitate cu desenul prezentat.

Se admit soluții echivalente. Deciziile privind modificările introduse trebuie făcute exclusiv în scris și acceptate de Investitor și de proiectant. În cazul utilizării unor echipamente echivalente, la ofertă trebuie anexat un plan de amplasare, ca dovadă că echipamentele selectate se încadrează în locațiile de instalare stabilite în proiect.
