Castel cu două turnuri pentru loc de joacă cu tobogane

Parametri tehnici și funcționali

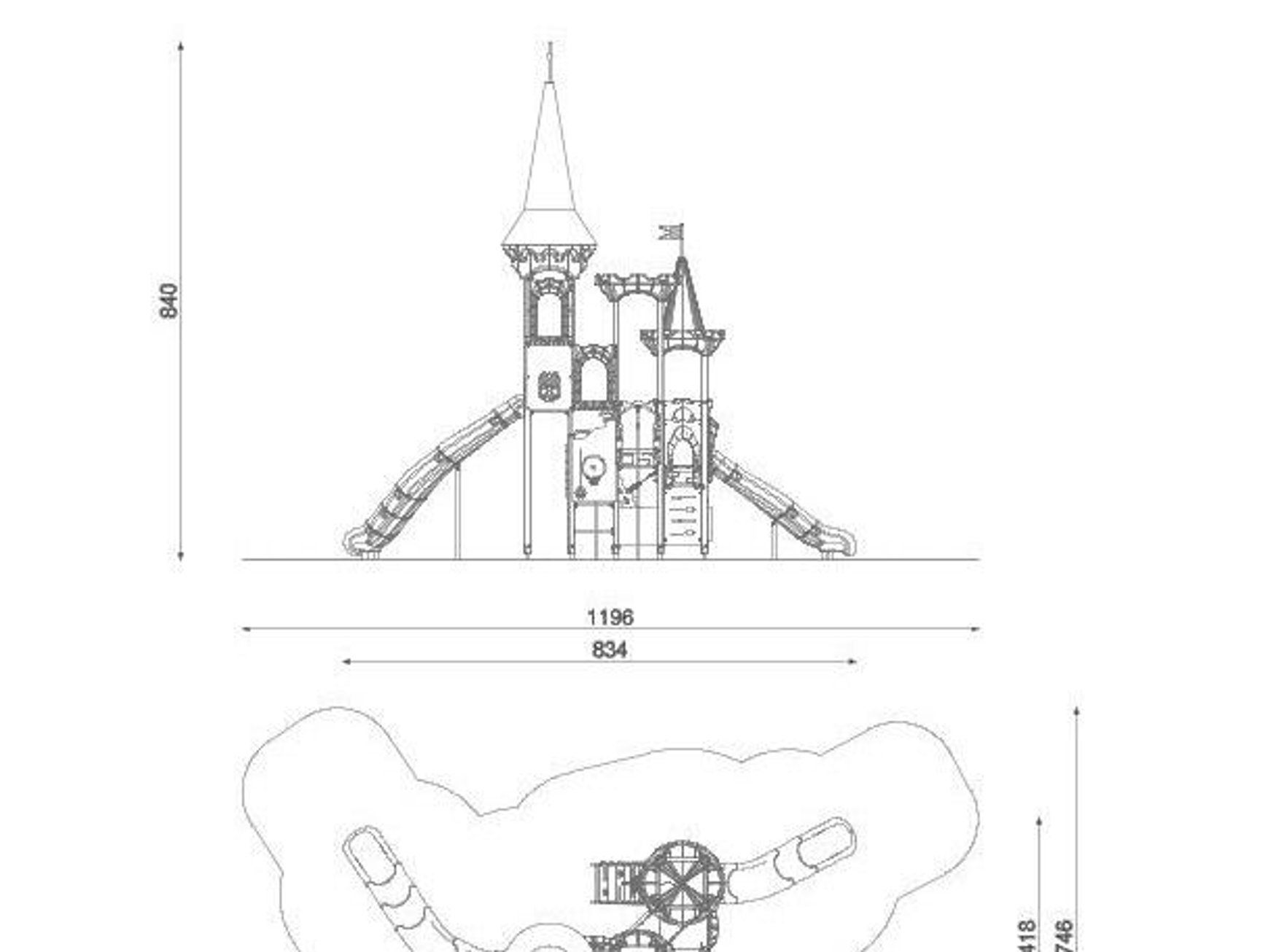

Dimensiuni:

• Dimensiuni echipament: 834 x 418 cm
• Zonă de siguranță: 1196 x 746 cm
• Înălțime totală: 862 cm
• Înălțime de cădere liberă: 240 cm

Materiale:

• Stâlpi: lemn de rășinoase (molid scandinav) de 90x90 mm, lamelar, impregnat, fixat cu ancore de oțel zincate și vopsite.
• Acoperișuri: unul simplu din tablă și LDPE; unul cu turlă (≈ 3,8 m înălțime) din oțel protejat și LDPE rotomodelat.
• Arcade: realizate prin rotomodelare din LDPE.
• Pereți: polietilenă HDPE tristratificată, colorată, de 15 mm.
• Platforme: placă HPL antiderapantă de 18 mm.
• Bare, scări și balustrade: oțel inoxidabil AISI304, țeavă de min. 33,7x2,0 mm, montate cu conectori din aluminiu protejat (certificat QUALICOAT).
• Pod mobil cu scară: intrare în ansamblu, laterale din HDPE, podea din HPL, prize de cățărare, scară din oțel inoxidabil.
• Tobogane: deschise, modulare, din polietilenă (LDPE), realizate prin rotomodelare.
• Perete de cățărare: placă HPL antiderapantă de 13 mm.
• Plase: frânghie din polipropilenă PP-multisplit de 16 mm cu inserție de oțel.
• Panouri de joacă: Scananimație, Oglindă convexă, Bufnița spion - realizate din HDPE, policarbonat și oțel inoxidabil.
• Obloane cu policarbonat: rame din LDPE rotomodelat, geamuri din policarbonat de 6 mm imprimate.
• Balcon: tablă de oțel protejată anticoroziv (certificat QUALICOAT) și elemente rotomodelate.
• Toate șuruburile expuse sunt din oțel inoxidabil.

Componente minime:

• 15 x stâlp
• 1 x turn patrulater cu acoperiș cu turlă și steag (înălțime platformă 240 cm)
• 1 x turn patrulater cu acoperiș și steag (înălțime platformă 150 cm)
• 1 x turn patrulater cu arcade la vârf, fără acoperiș (înălțime platformă 180 cm)
• 4 x platformă suplimentară pătrată
• 1 x platformă suplimentară triunghiulară
• 1 x pod mobil cu scară
• 2 x tobogan spiralat din polietilenă (înălțimi platforme 240 și 150 cm)
• 2 x perete de cățărare
• 1 x plasă verticală din frânghie
• 1 x plasă orizontală
• 1 x structură de cățărare din frânghie cu mânere
• 1 x bară de pompieri
• 1 x panou funcțional "oglindă convexă"
• 1 x panou funcțional "scananimație"
• 1 x panou funcțional "bufnița spion"
• 6 x oblon
• 1 x balcon cu arcade

Siguranță și performanță

Echipamentele trebuie să se caracterizeze printr-o rezistență ridicată la condițiile meteorologice și la deteriorările rezultate din acte de vandalism.

Elementele de legătură între componentele individuale ale echipamentelor trebuie să fie fabricate din oțel inoxidabil, iar capetele proeminente ale elementelor de fixare trebuie să fie asigurate cu capace de plastic.

Conformitatea cu standardele

Toate echipamentele de recreere și de joacă trebuie să dețină certificate de conformitate cu seria de standarde EN 1176 – Echipamente și suprafețe pentru spații de joacă, (în cazul echipamentelor de fitness și street workout, standardul este EN 16630:2015).

Certificatul trebuie să fie eliberat în cadrul unui program de certificare acreditat și trebuie să fie valabil la data depunerii ofertelor. Ofertantul este obligat să anexeze certificatele la ofertă. Certificatele trebuie să se refere la echipamente individuale, nu la un sistem de echipamente. Nu se acceptă "certificate" emise de o entitate neacreditată. De asemenea, nu se acceptă depunerea unei declarații de conformitate (atestat) emise de producător, distribuitor, ofertant sau altă entitate în locul unui certificat.

Condiții de garanție

ORICE TIP DE ACTIVITĂȚI DE ÎNTREȚINERE A ELEMENTELOR ACOPERITE DE GARANȚIE ÎN TIMPUL PERIOADEI DE VALABILITATE TREBUIE CONSULTATE CU PRODUCĂTORUL ECHIPAMENTELOR.

Perioada de garanție începe de la data achiziției de către client. Această garanție acoperă exclusiv defectele de material, erorile de fabricație și deteriorările integrității structurale cauzate de defecte de proiectare, materiale sau de fabricație. Garanția se aplică numai cu condiția ca produsele să fi fost montate conform instrucțiunilor furnizate și întreținute corespunzător conform Instrucțiunilor de Întreținere.

• 15 ani: Garanție care acoperă toate defectele elementelor fabricate din lemn de Acacia, descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 10 ani: Garanție care acoperă toate defectele elementelor din HDPE, HPL, oțel inoxidabil, oțel galvanizat la cald, elemente din lemn (pin și molid) descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 5 ani: Garanție care acoperă toate defectele elementelor din oțel vopsit în câmp electrostatic, elemente din aluminiu, laminat, frânghii, elemente fabricate prin tehnologia Rotomolding, elemente din poliamidă, elemente din polipropilenă descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 2 ani: Garanție care acoperă toate defectele elementelor din cauciuc, elementelor mobile, elementelor electronice, elementelor din EPDM, elementelor din placaj și orice alte elemente care nu au fost menționate mai sus, descoperite în timpul utilizării și care rezultă din cauze de fabricație.

Condiții tehnice

Echipamentele se ancorează în sol cu ajutorul unei fundații de beton. Fundația, în conformitate cu standardul EN 1176-1:2017 punctul 4.2.14, este destinată montajului pe teren autohton, plat și orizontal, prin turnarea de beton lichid în jurul stâlpilor echipamentului introduși în sol. Adâncimea fundației trebuie să fie conformă cu instrucțiunile de montaj furnizate de producătorul echipamentului.

Se admite o discrepanță a dimensiunilor echipamentelor și a zonelor de siguranță cu o toleranță de +/- 5%.

Ofertantul este obligat să anexeze la ofertă fișele de catalog care prezintă desenele sau fotografiile echipamentelor oferite, care trebuie să includă dimensiunile echipamentelor, zonele de siguranță și înălțimea de cădere liberă. Vizualizarea produsului prezentată este o parte integrantă a descrierii - produsul trebuie să fie în conformitate cu desenul prezentat.

Se admit soluții echivalente. Deciziile privind modificările introduse trebuie făcute exclusiv în scris și acceptate de Investitor și de proiectant. În cazul utilizării unor echipamente echivalente, la ofertă trebuie anexat un plan de amplasare, ca dovadă că echipamentele selectate se încadrează în locațiile de instalare stabilite în proiect.
