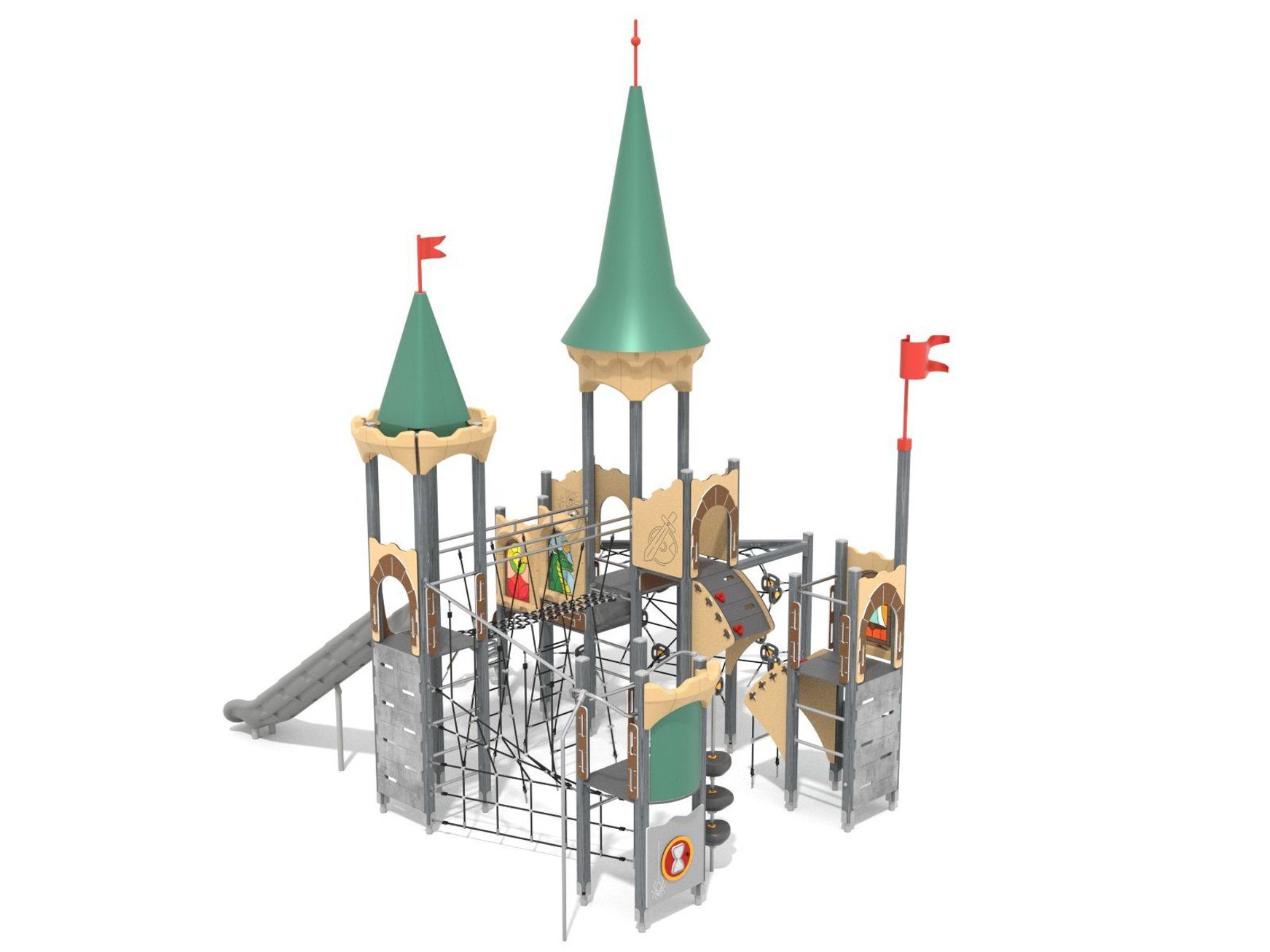

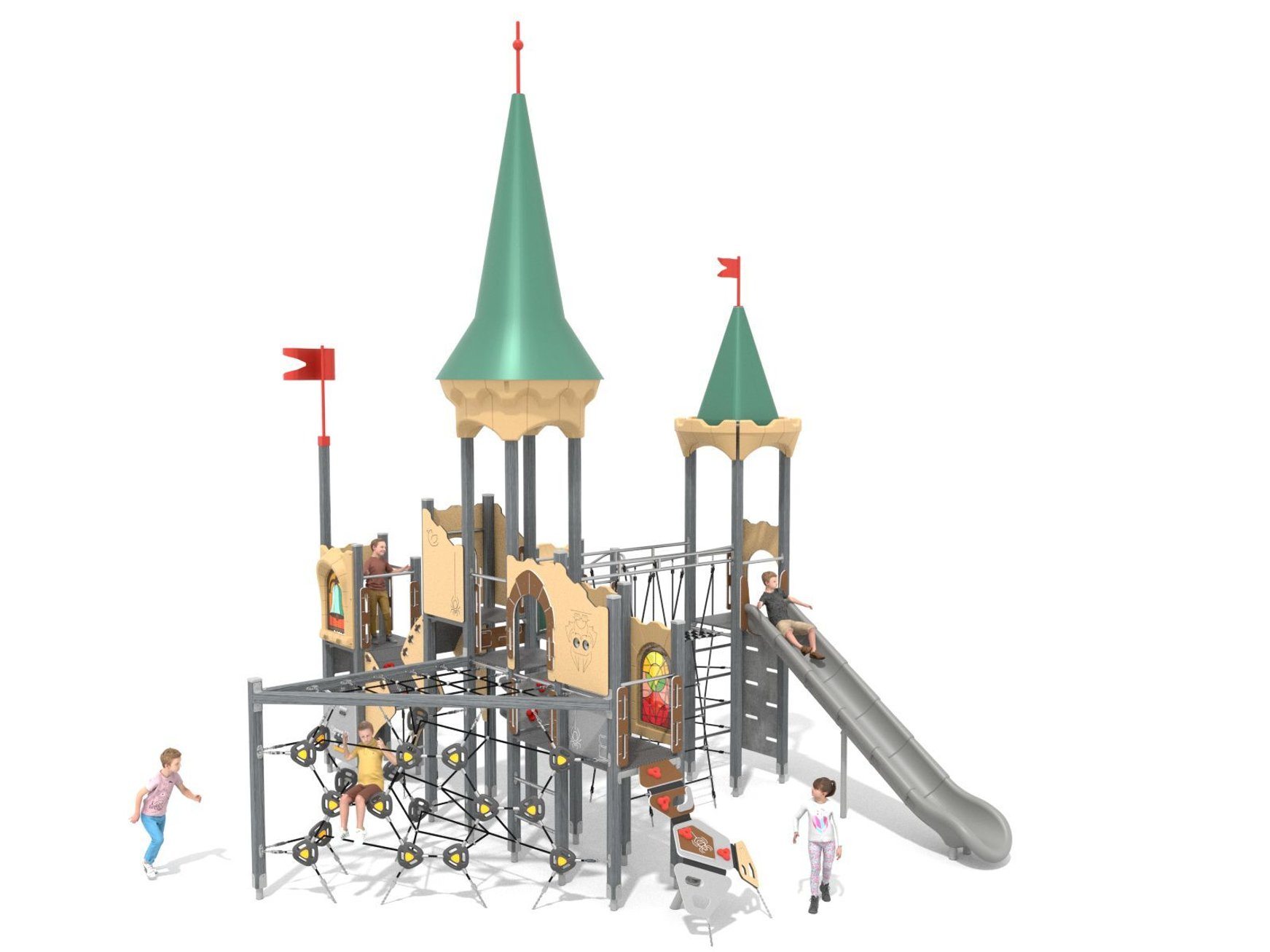

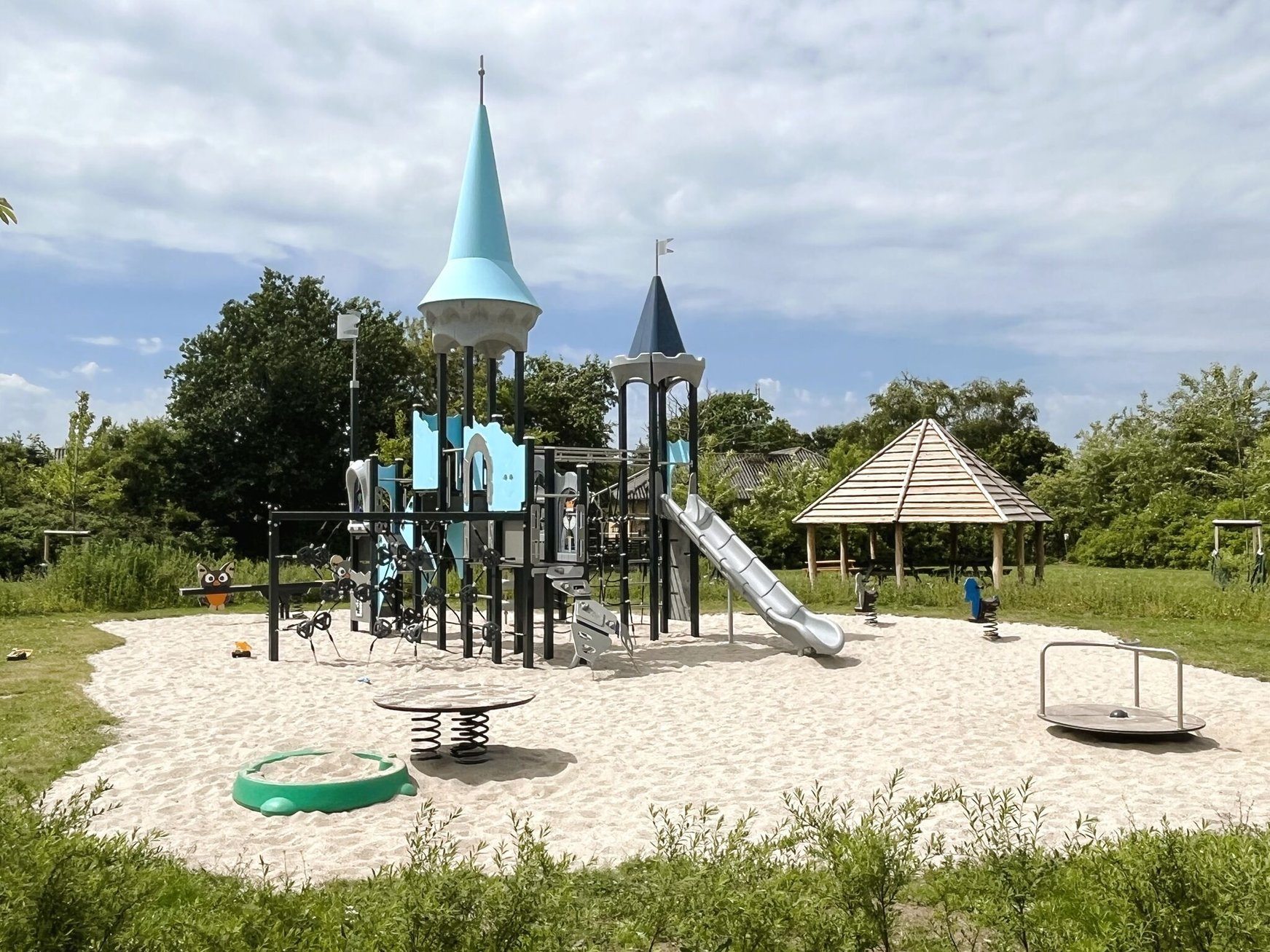

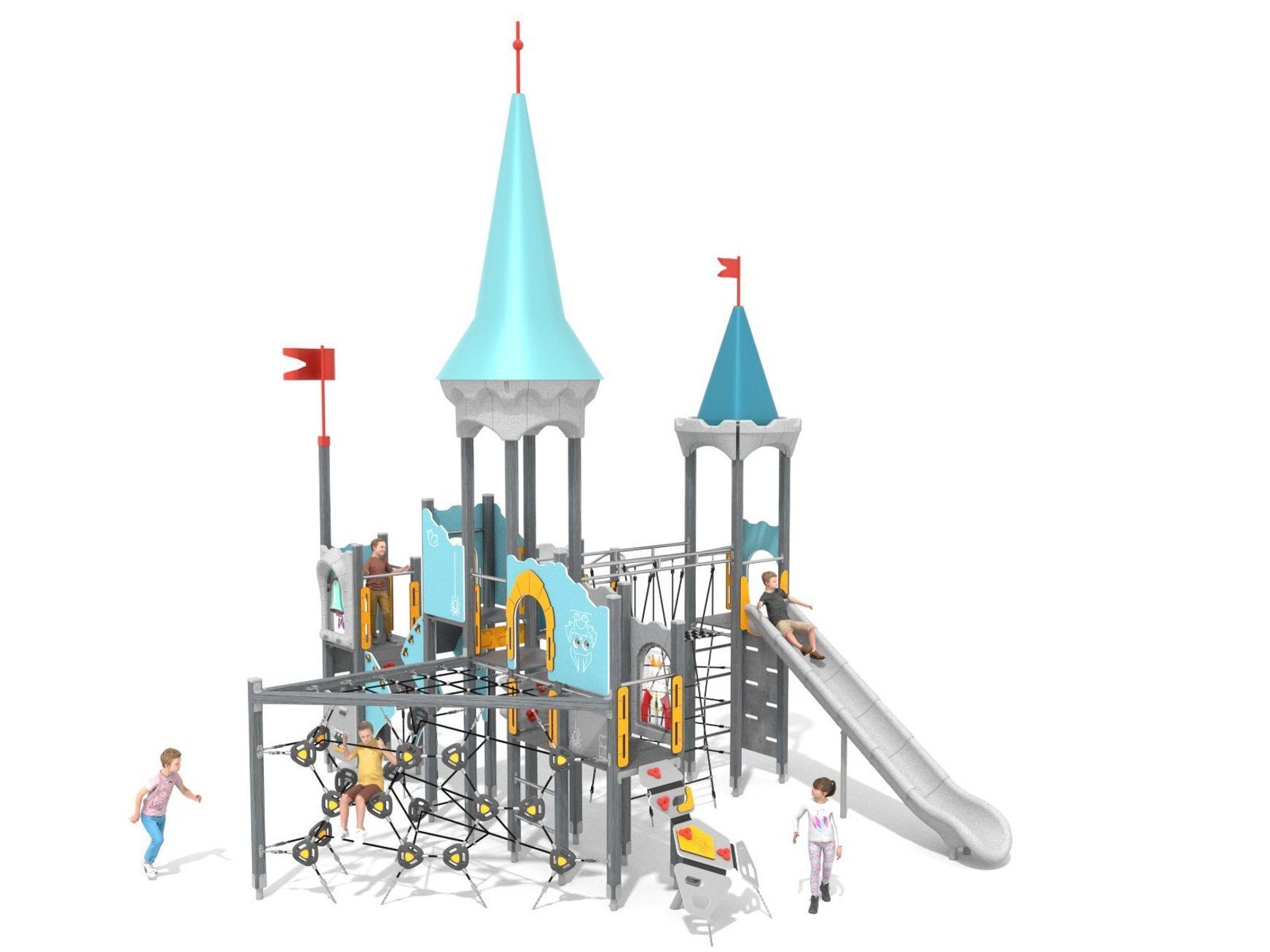

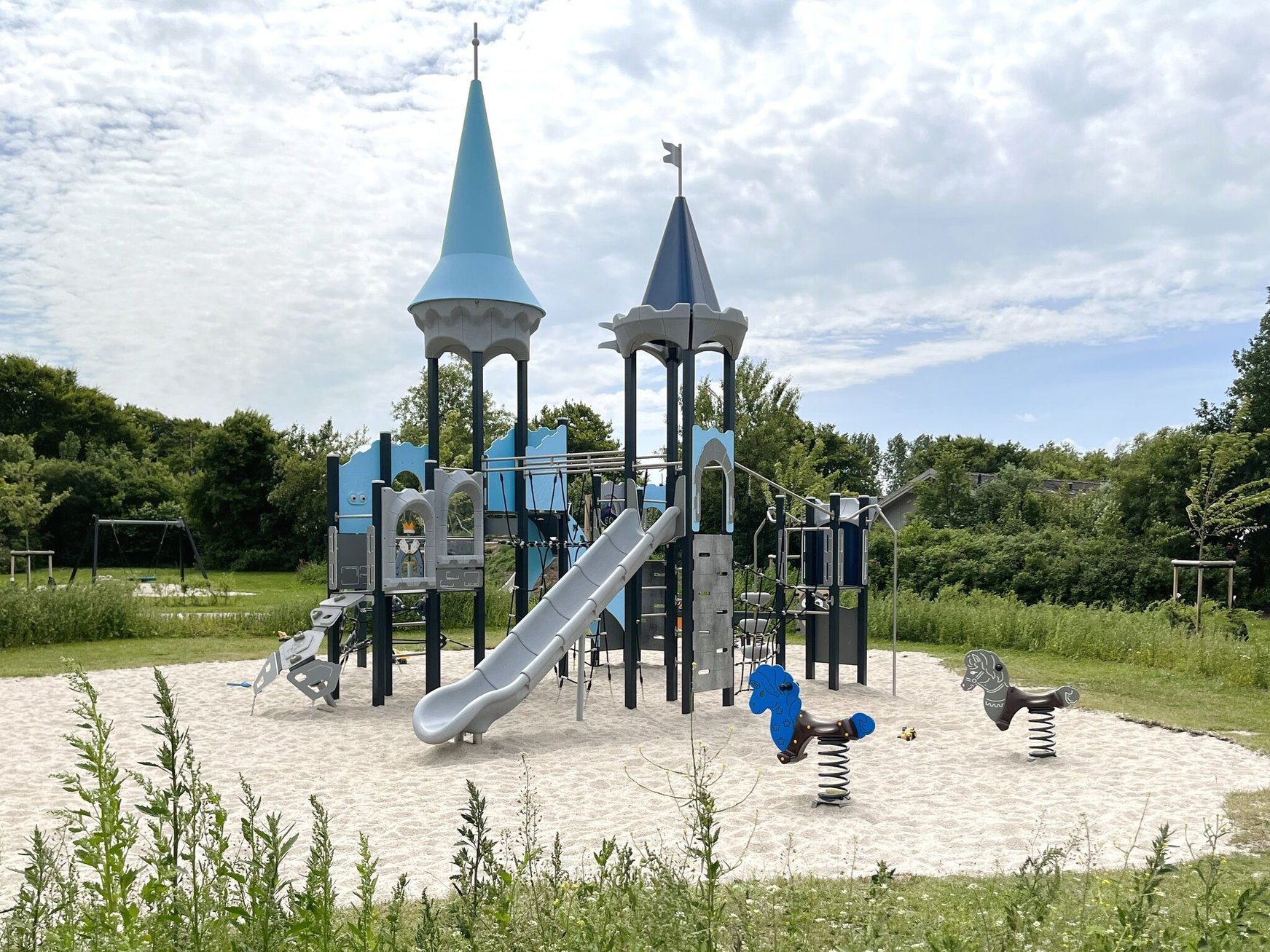

Castel cu două turnuri pentru loc de joacă cu tobogane și structură de frânghii

Parametri tehnici și funcționali

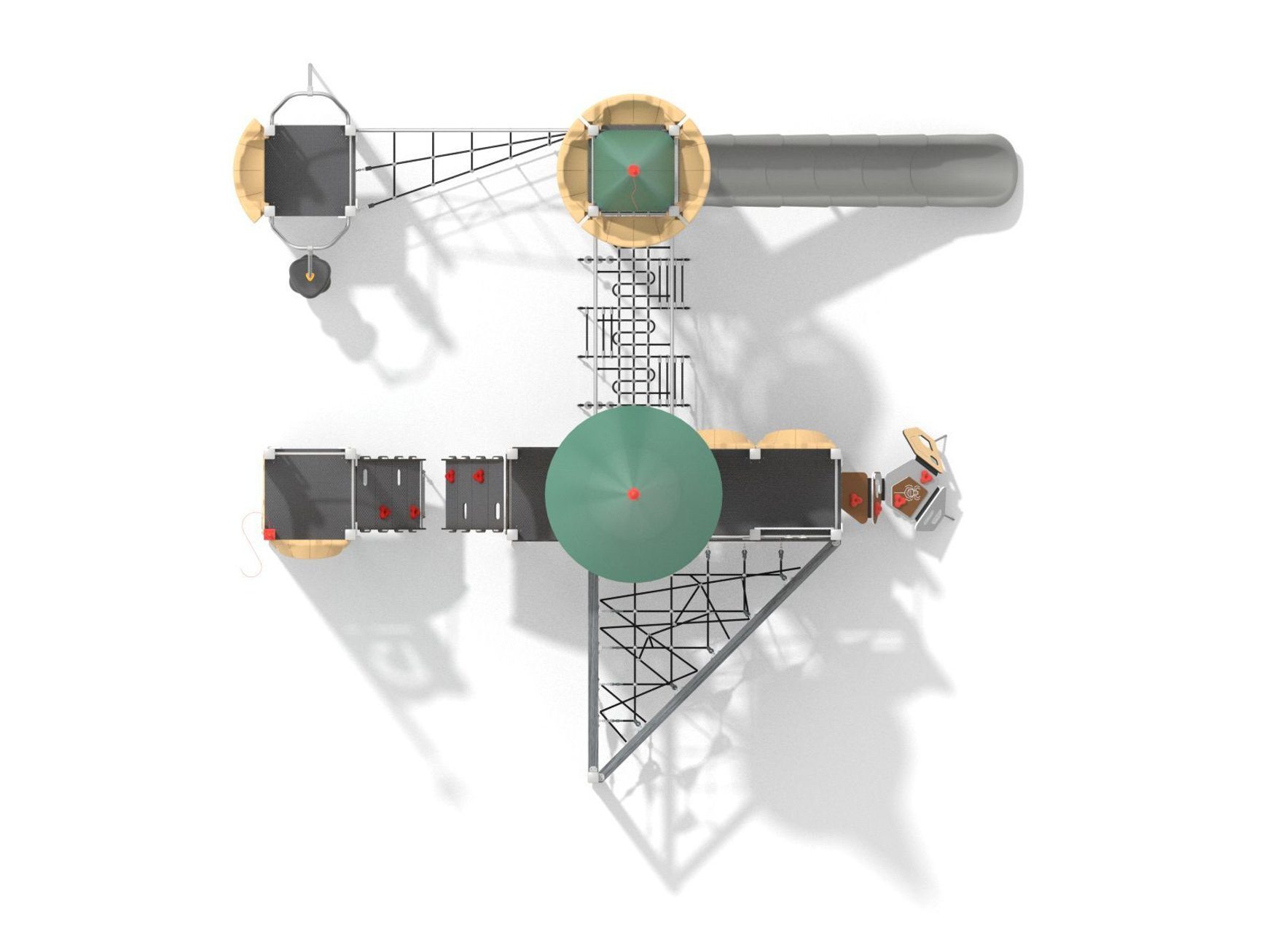

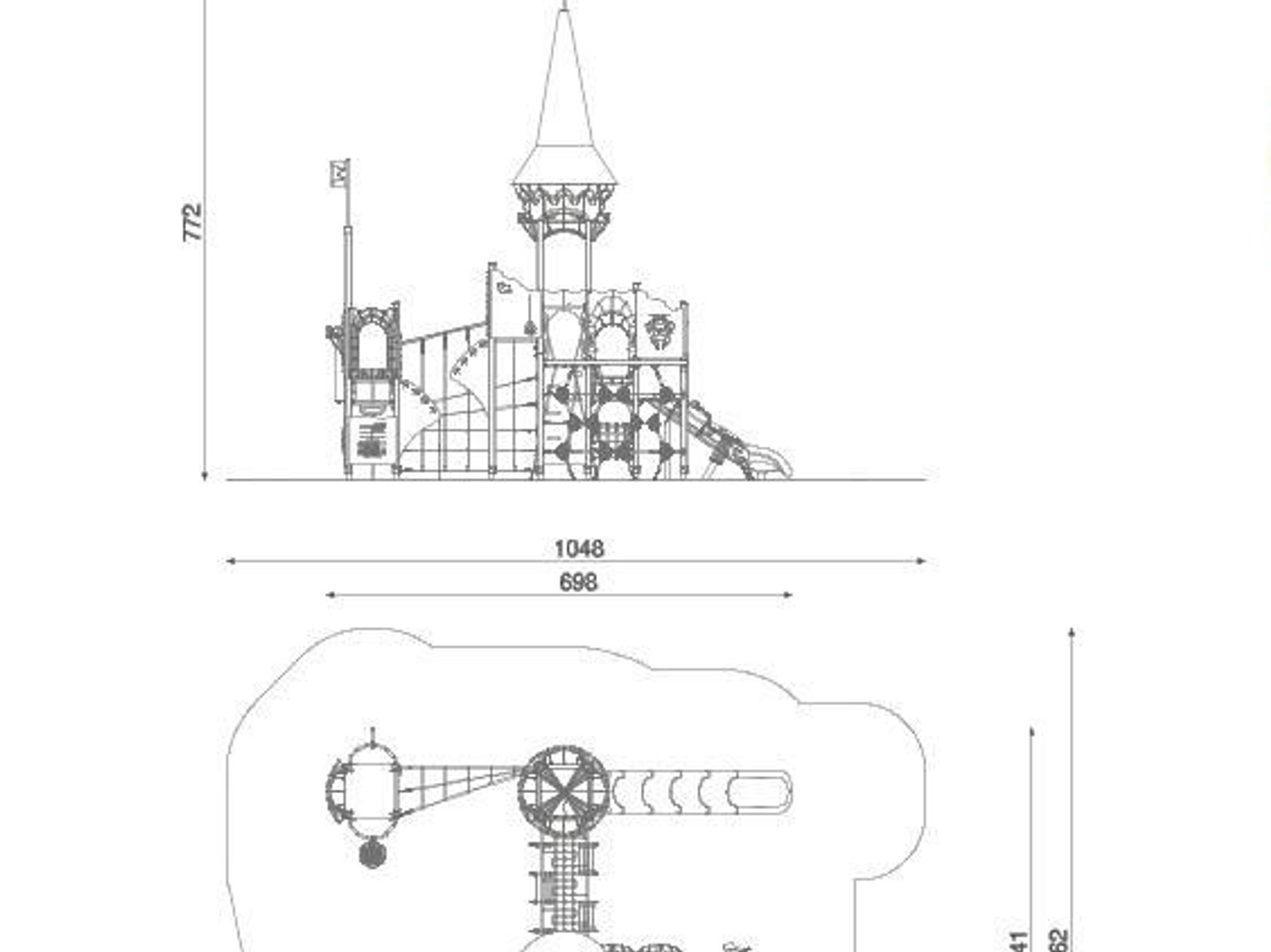

Dimensiuni:

• Dimensiuni echipament: 641 x 698 cm
• Zonă de siguranță: 962 x 1048 cm
• Înălțime totală: 772 cm
• Înălțime de cădere liberă: 210 cm

Materiale:

• Stâlpi: lemn de rășinoase (molid scandinav) de 90x90 mm, lamelar, impregnat, fixat cu ancore de oțel zincate și vopsite.
• Acoperișuri: Unul simplu din tablă și LDPE; unul cu turlă (≈ 3,8 m înălțime) din oțel protejat și LDPE rotomodelat.

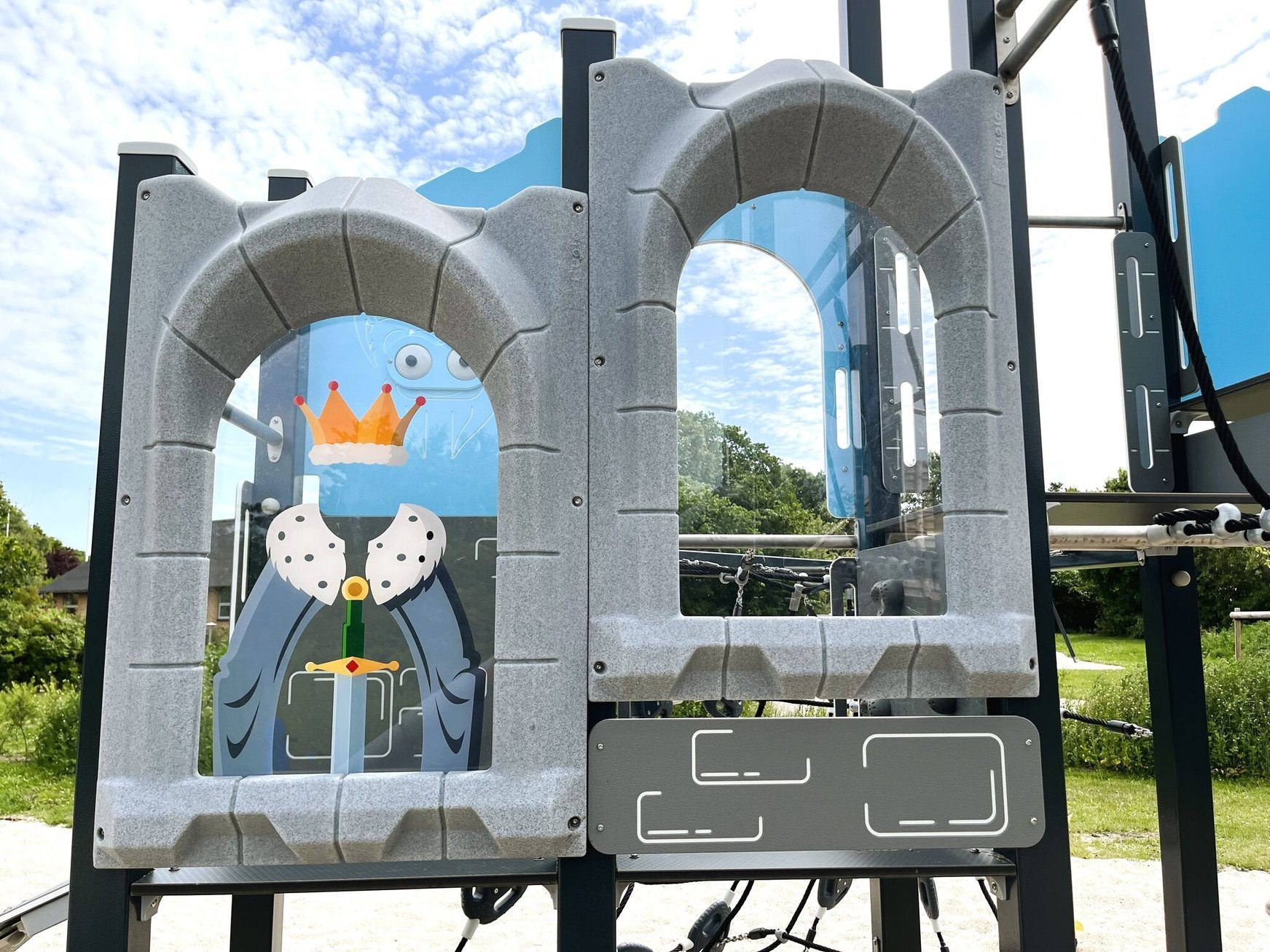

• Arcade și Balcon: realizate din LDPE rotomodelat și tablă de oțel protejată anticoroziv.
• Pereți: polietilenă HDPE tristratificată, colorată, de 15 mm.
• Platforme și pod: placă HPL antiderapantă de 18 mm.
• Bare, scări și balustrade: oțel inoxidabil AISI304, țeavă de min. 33,7x2,0 mm, montate cu conectori din aluminiu protejat (certificat QUALICOAT).

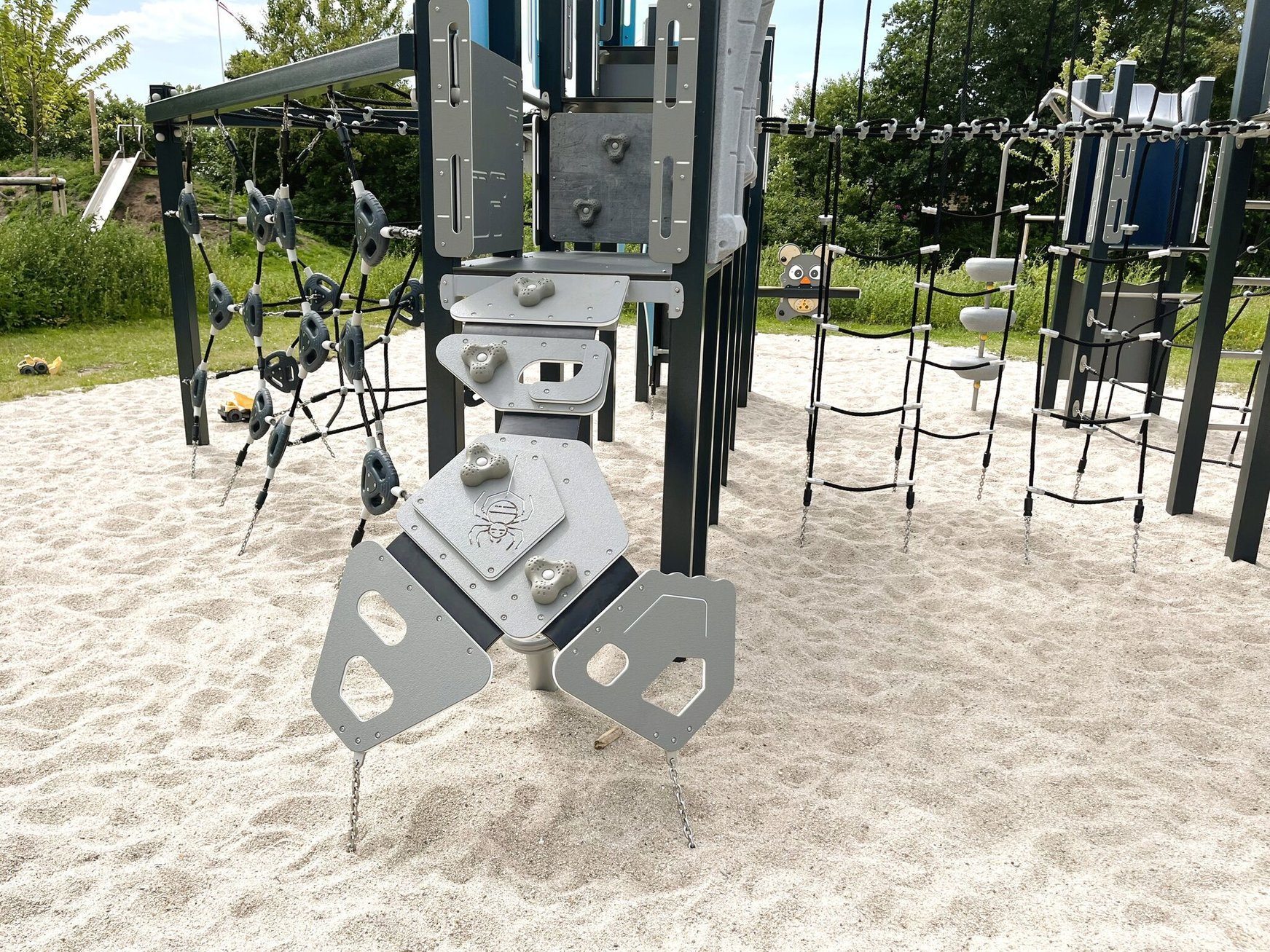

• Perete de cățărare mobil: pe arc, panouri din HDPE și cauciuc armat, prize din amestec de agregate și rășini.
• Tobogan: deschis, modular, din polietilenă (LDPE), realizat prin rotomodelare.
• Trepte ciupercă și mânere: din LDPE rotomodelat, suprafață antiderapantă.

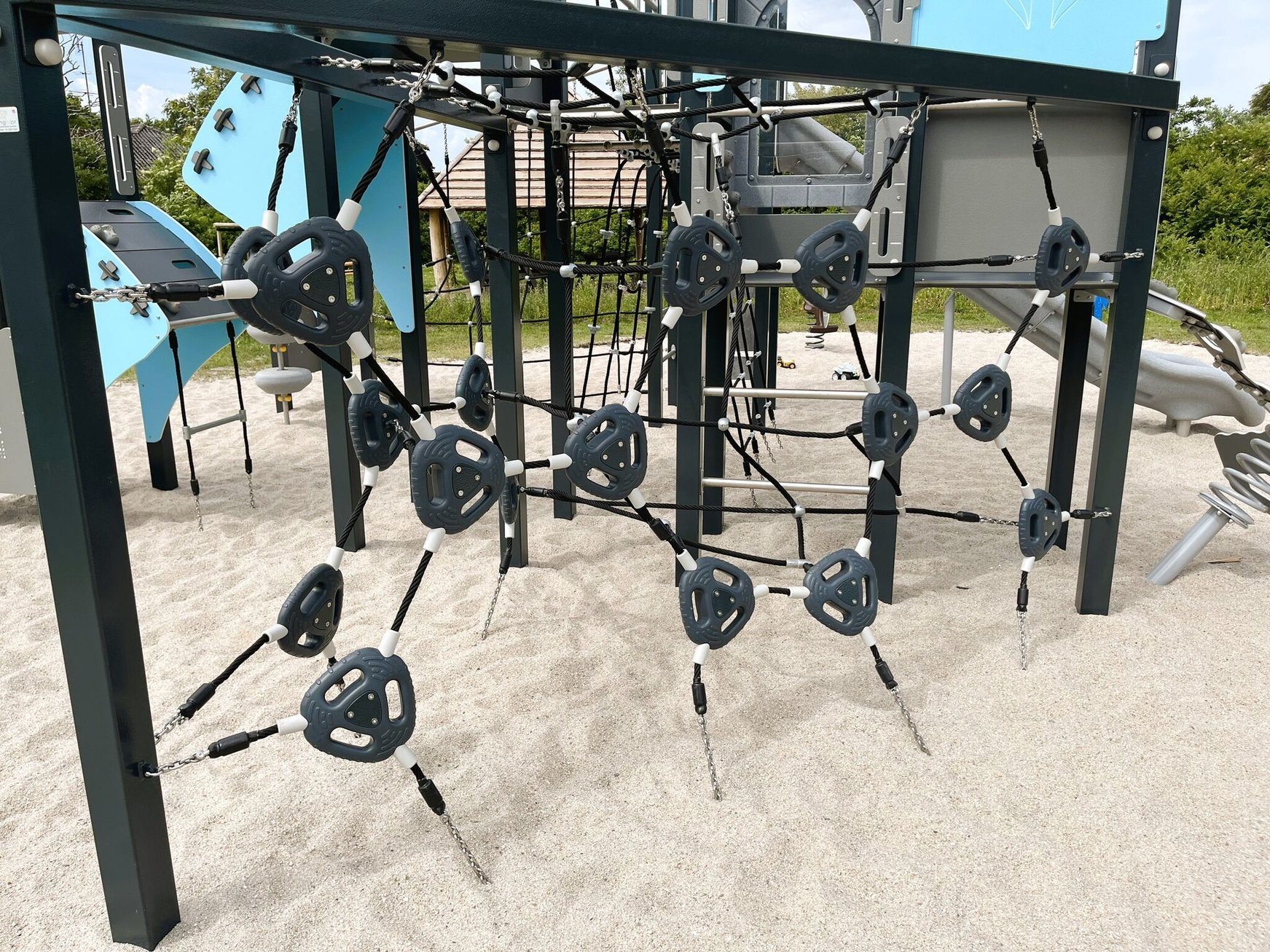

• Plase, pod din frânghie, plasă triunghiulară: frânghie de 16 mm cu inserție de oțel, conectori din LDPE.
• Pod suspendat: structură divizată, scară din frânghie, laterale din HDPE, podea din HPL, prize de cățărare.

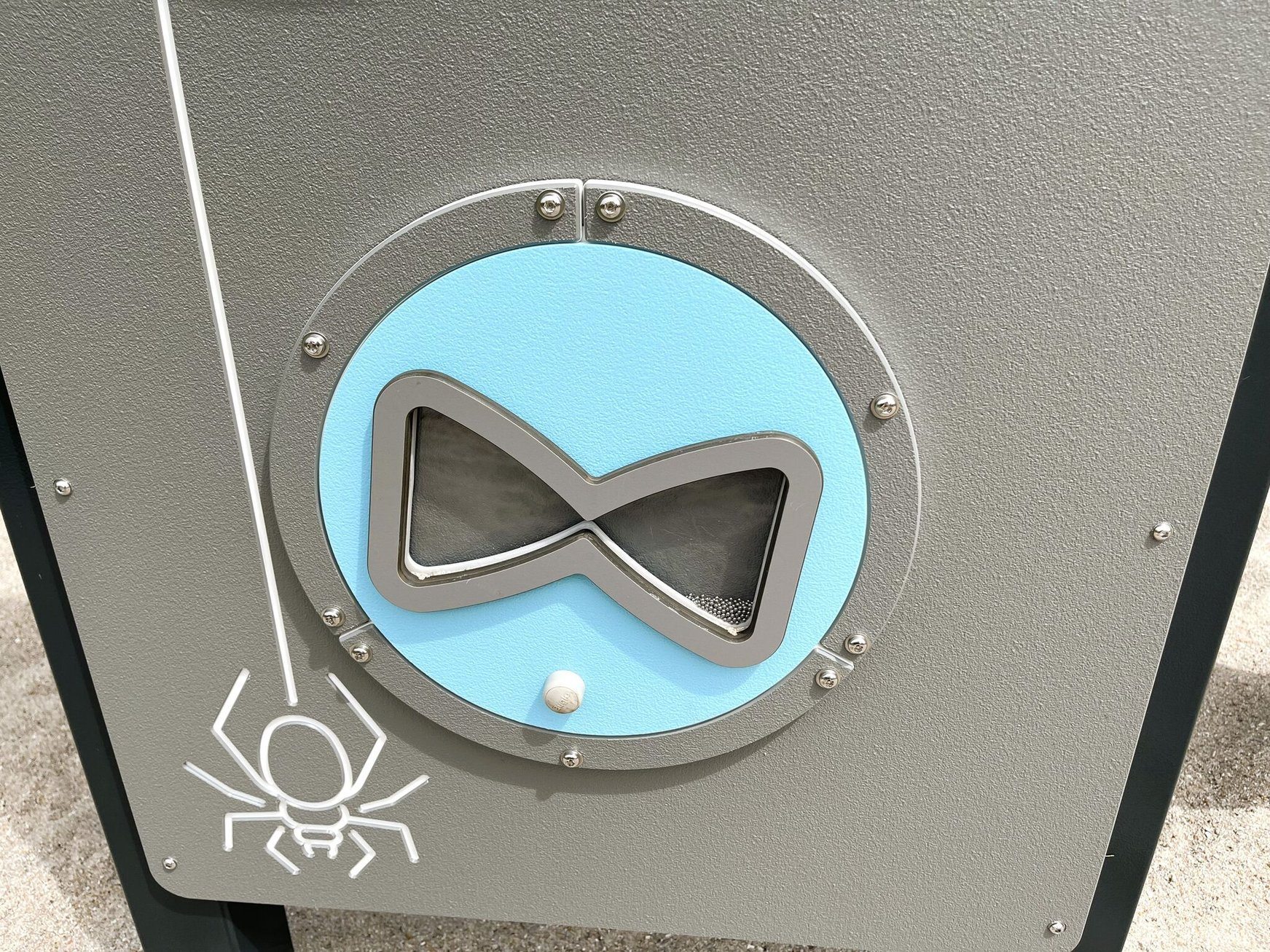

• Panouri de joacă: Scananimație, Clepsidra, Liliacul spion, Aranjează forma - realizate din HDPE și policarbonat.
• Obloane cu policarbonat: rame din LDPE rotomodelat, geamuri din policarbonat de 6 mm imprimate.
• Toate șuruburile expuse sunt din oțel inoxidabil.

Componente minime:

• 23 x stâlp
• 1 x turn patrulater cu acoperiș cu turlă (înălțime platformă 180 cm)
• 1 x platformă suplimentară la turnul cu turlă (înalțime 210 cm)
• 1 x platformă suplimentară la turnul cu turlă (înalțime 120 cm)
• 1 x turn patrulater cu acoperiș și arcade (înălțime platformă 180 cm)
• 1 x turn patrulater fără acoperiș, terminat cu steag (înălțime platformă 150 cm)
• 1 x turn patrulater fără acoperiș (înălțime platformă 120 cm)
• 1 x tobogan din polietilenă (înălțime platformă 180 cm)
• 2 x steag
• 3 x oblon cu policarbonat
• 1 x balcon
• 2 x perete de cățărare
• 1 x perete de cățărare cu trei prize
• 3 x trepte în formă de ciupercă pe tub
• 1 x scară verticală cu trepte de oțel
• 3 x scară verticală din frânghie
• 1 x bară de pompieri
• 1 x cățărare verticală din frânghie între două turnuri
• 1 x plasă triunghiulară
• 1 x pod din frânghie între turnuri (la 180 cm)
• 1 x pod suspendat (între platformele de 210 cm și 150 cm)
• 1 x panou cu joc Clepsidra
• 1 x panou cu joc Liliacul spion
• 1 x panou cu joc Aranjează forma

Siguranță și performanță

Echipamentele trebuie să se caracterizeze printr-o rezistență ridicată la condițiile meteorologice și la deteriorările rezultate din acte de vandalism.

Elementele de legătură între componentele individuale ale echipamentelor trebuie să fie fabricate din oțel inoxidabil, iar capetele proeminente ale elementelor de fixare trebuie să fie asigurate cu capace de plastic.

Conformitatea cu standardele

Toate echipamentele de recreere și de joacă trebuie să dețină certificate de conformitate cu seria de standarde EN 1176 – Echipamente și suprafețe pentru spații de joacă, (în cazul echipamentelor de fitness și street workout, standardul este EN 16630:2015).

Certificatul trebuie să fie eliberat în cadrul unui program de certificare acreditat și trebuie să fie valabil la data depunerii ofertelor. Ofertantul este obligat să anexeze certificatele la ofertă. Certificatele trebuie să se refere la echipamente individuale, nu la un sistem de echipamente. Nu se acceptă "certificate" emise de o entitate neacreditată. De asemenea, nu se acceptă depunerea unei declarații de conformitate (atestat) emise de producător, distribuitor, ofertant sau altă entitate în locul unui certificat.

Condiții de garanție

ORICE TIP DE ACTIVITĂȚI DE ÎNTREȚINERE A ELEMENTELOR ACOPERITE DE GARANȚIE ÎN TIMPUL PERIOADEI DE VALABILITATE TREBUIE CONSULTATE CU PRODUCĂTORUL ECHIPAMENTELOR.

Perioada de garanție începe de la data achiziției de către client. Această garanție acoperă exclusiv defectele de material, erorile de fabricație și deteriorările integrității structurale cauzate de defecte de proiectare, materiale sau de fabricație. Garanția se aplică numai cu condiția ca produsele să fi fost montate conform instrucțiunilor furnizate și întreținute corespunzător conform Instrucțiunilor de Întreținere.

• 15 ani: Garanție care acoperă toate defectele elementelor fabricate din lemn de Acacia, descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 10 ani: Garanție care acoperă toate defectele elementelor din HDPE, HPL, oțel inoxidabil, oțel galvanizat la cald, elemente din lemn (pin și molid) descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 5 ani: Garanție care acoperă toate defectele elementelor din oțel vopsit în câmp electrostatic, elemente din aluminiu, laminat, frânghii, elemente fabricate prin tehnologia Rotomolding, elemente din poliamidă, elemente din polipropilenă descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 2 ani: Garanție care acoperă toate defectele elementelor din cauciuc, elementelor mobile, elementelor electronice, elementelor din EPDM, elementelor din placaj și orice alte elemente care nu au fost menționate mai sus, descoperite în timpul utilizării și care rezultă din cauze de fabricație.

Condiții tehnice

Echipamentele se ancorează în sol cu ajutorul unei fundații de beton. Fundația, în conformitate cu standardul EN 1176-1:2017 punctul 4.2.14, este destinată montajului pe teren autohton, plat și orizontal, prin turnarea de beton lichid în jurul stâlpilor echipamentului introduși în sol. Adâncimea fundației trebuie să fie conformă cu instrucțiunile de montaj furnizate de producătorul echipamentului.

Se admite o discrepanță a dimensiunilor echipamentelor și a zonelor de siguranță cu o toleranță de +/- 5%.

Ofertantul este obligat să anexeze la ofertă fișele de catalog care prezintă desenele sau fotografiile echipamentelor oferite, care trebuie să includă dimensiunile echipamentelor, zonele de siguranță și înălțimea de cădere liberă. Vizualizarea produsului prezentată este o parte integrantă a descrierii - produsul trebuie să fie în conformitate cu desenul prezentat.

Se admit soluții echivalente. Deciziile privind modificările introduse trebuie făcute exclusiv în scris și acceptate de Investitor și de proiectant. În cazul utilizării unor echipamente echivalente, la ofertă trebuie anexat un plan de amplasare, ca dovadă că echipamentele selectate se încadrează în locațiile de instalare stabilite în proiect.
