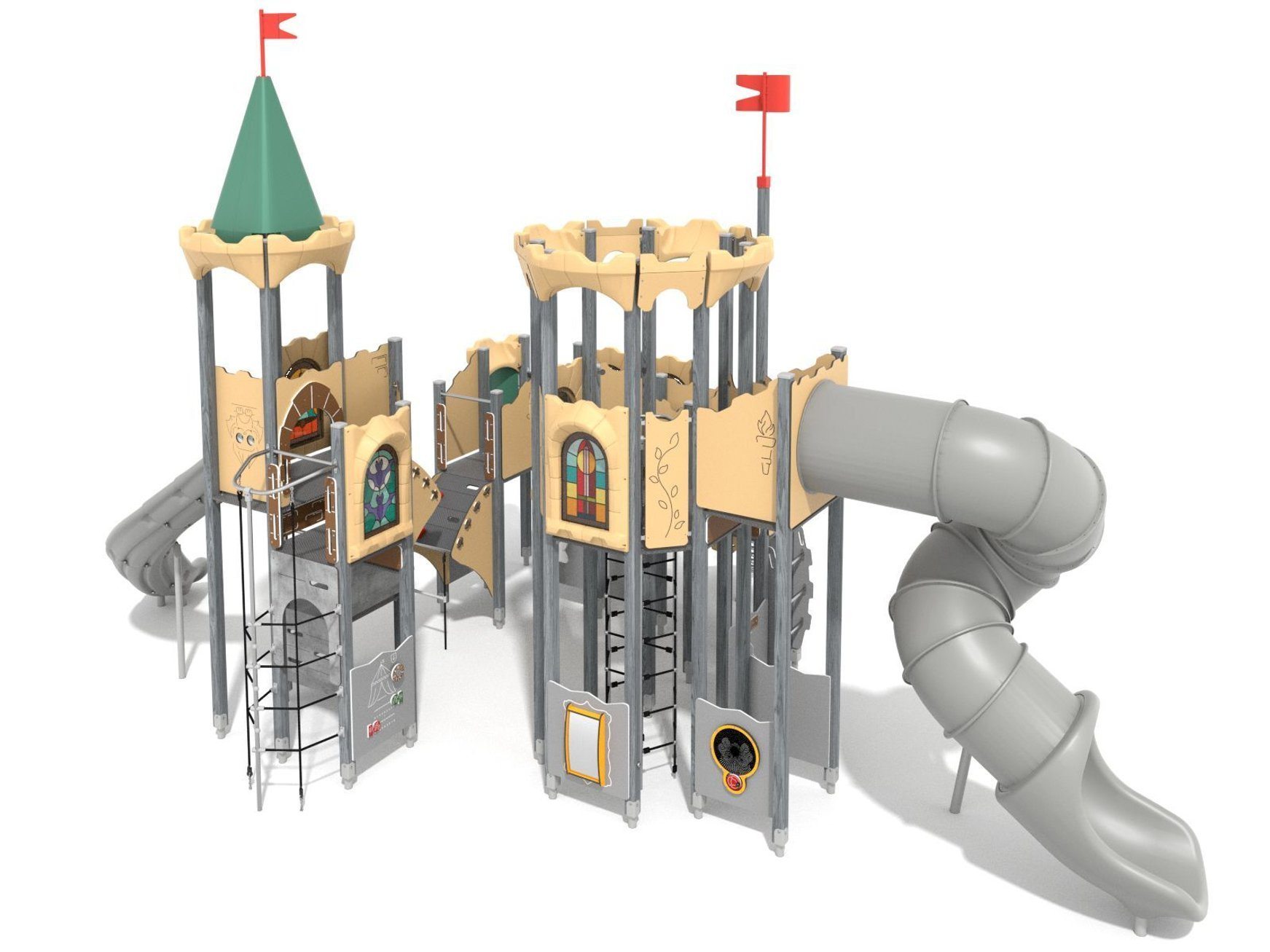

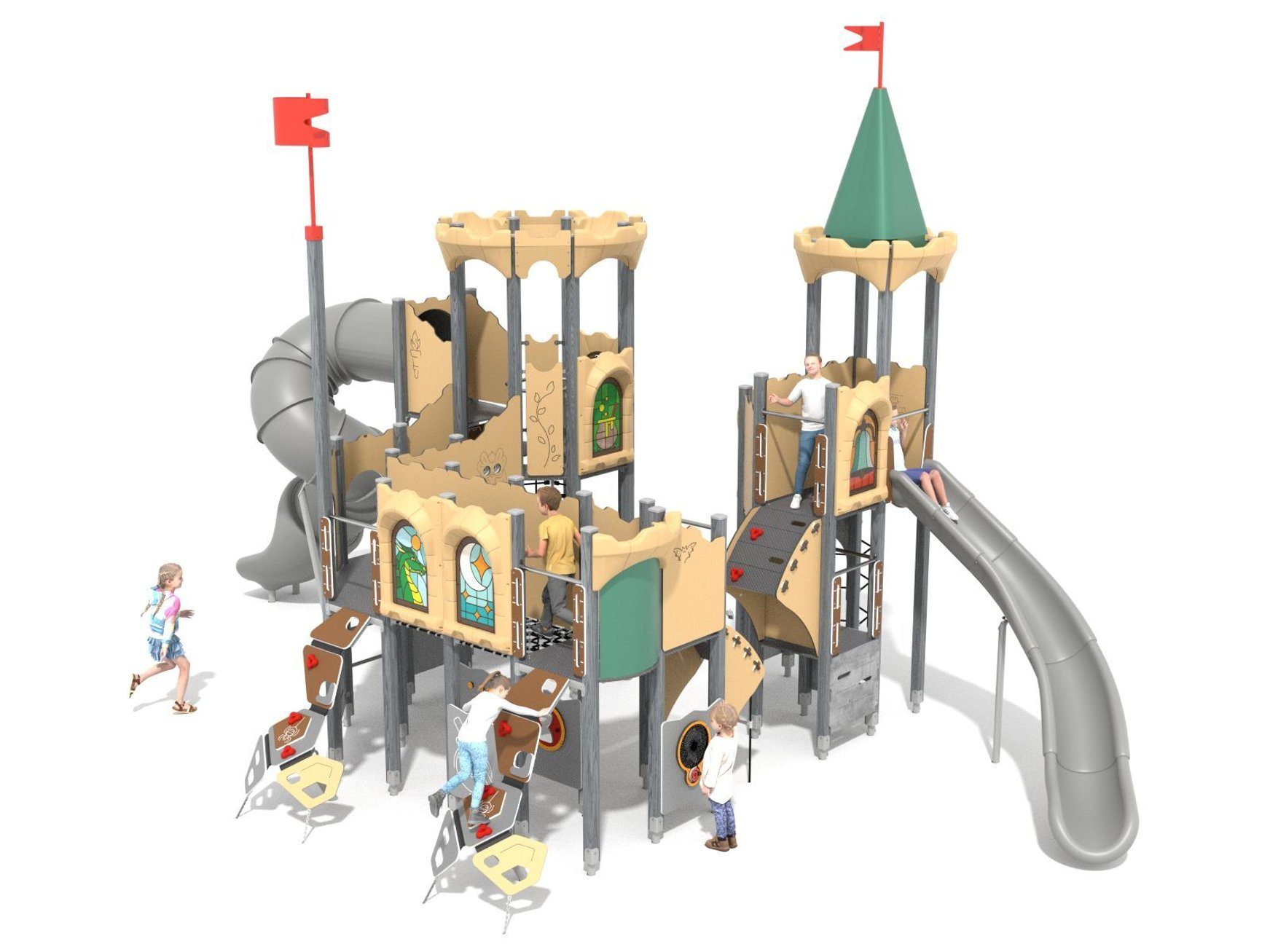

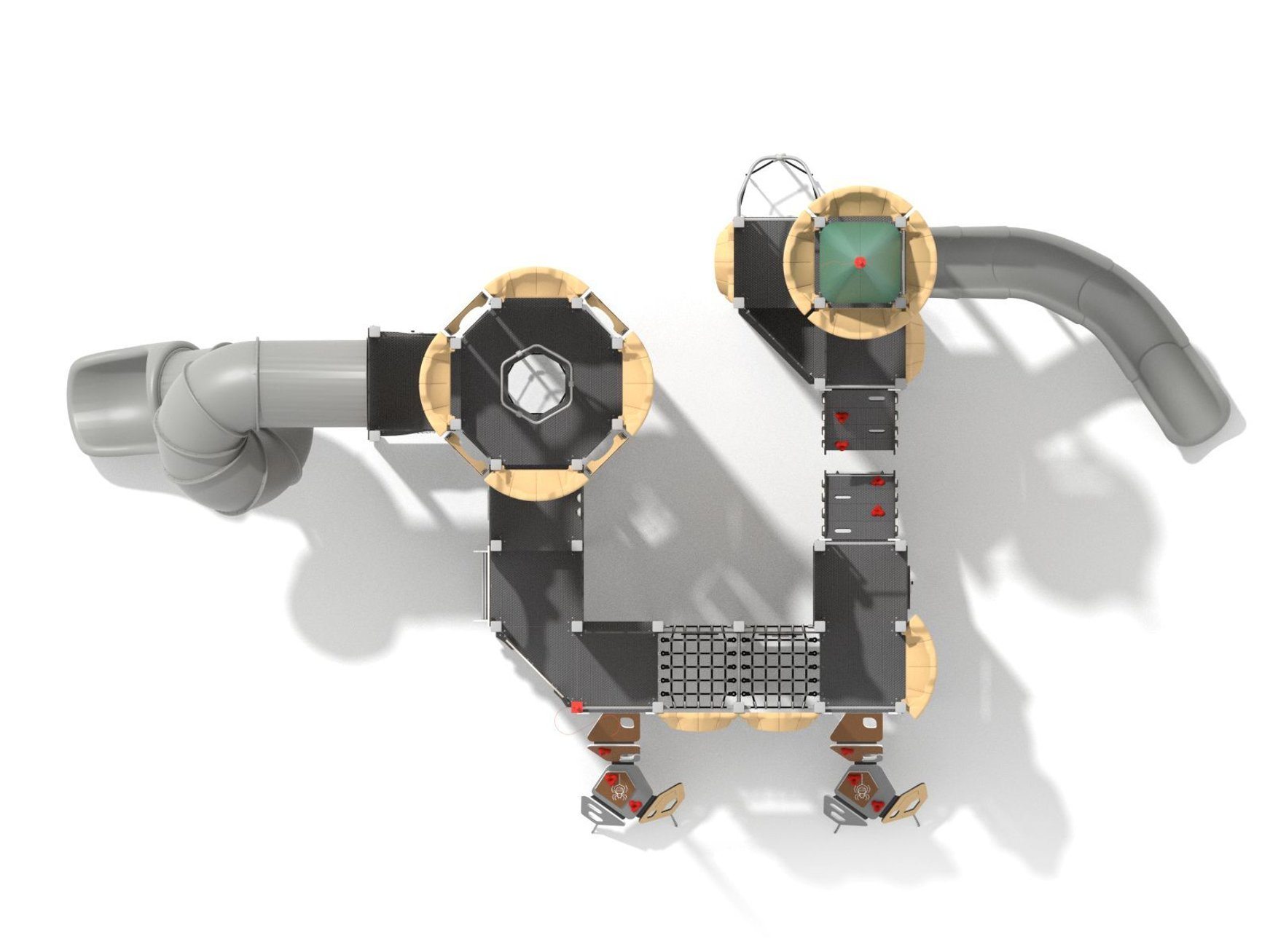

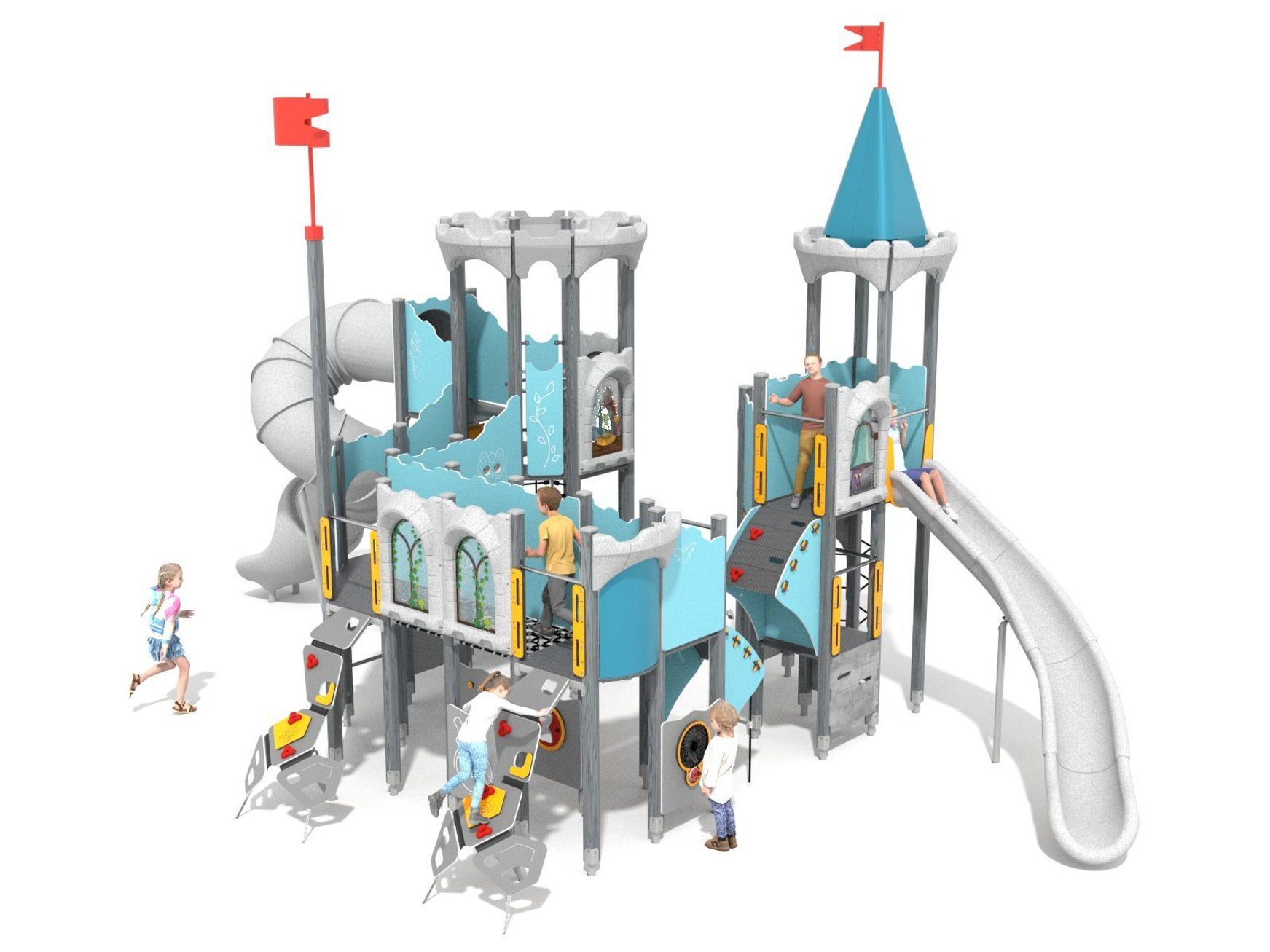

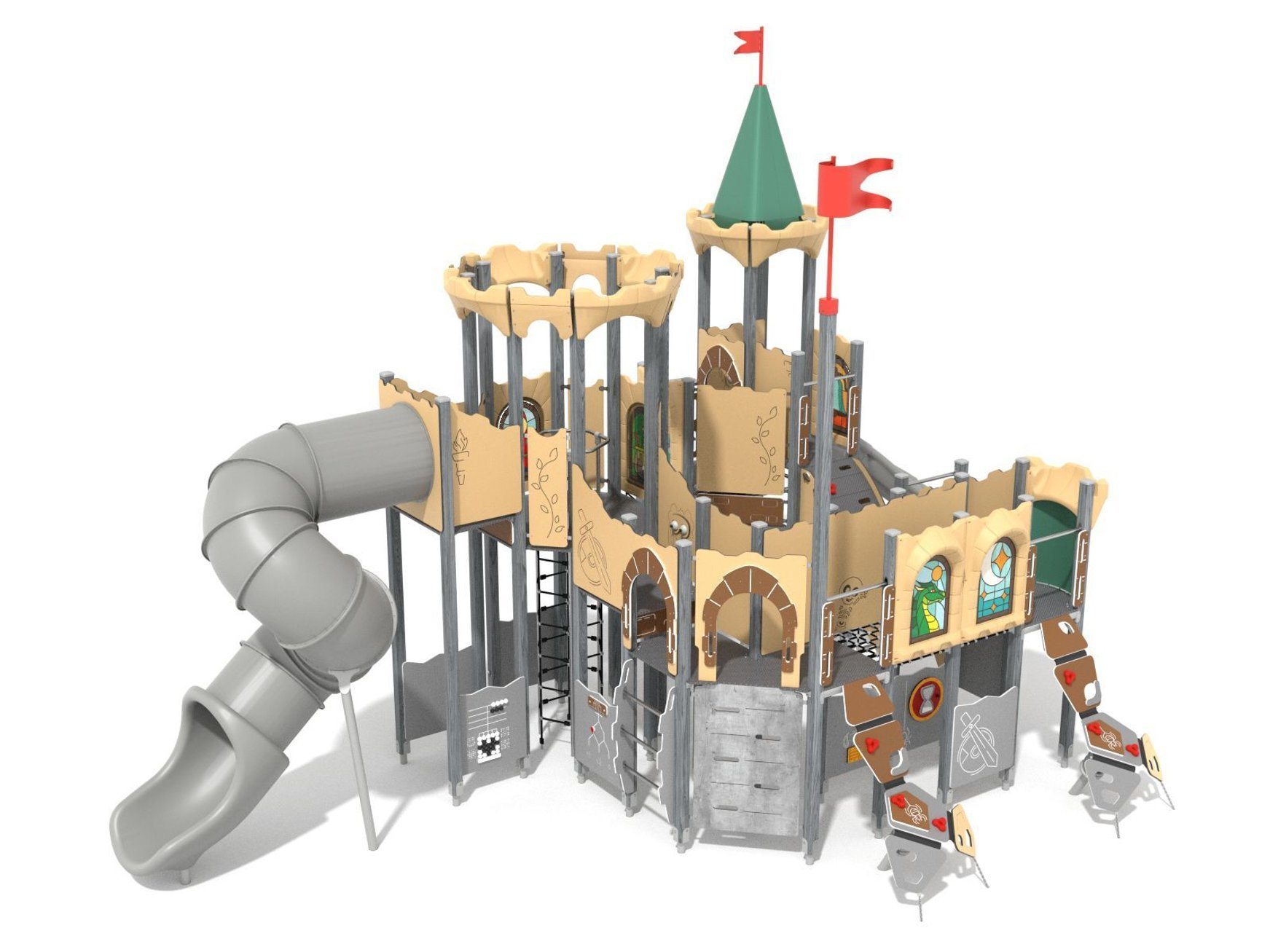

Castel cu două turnuri pentru loc de joacă cu tobogane

Parametri tehnici și funcționali

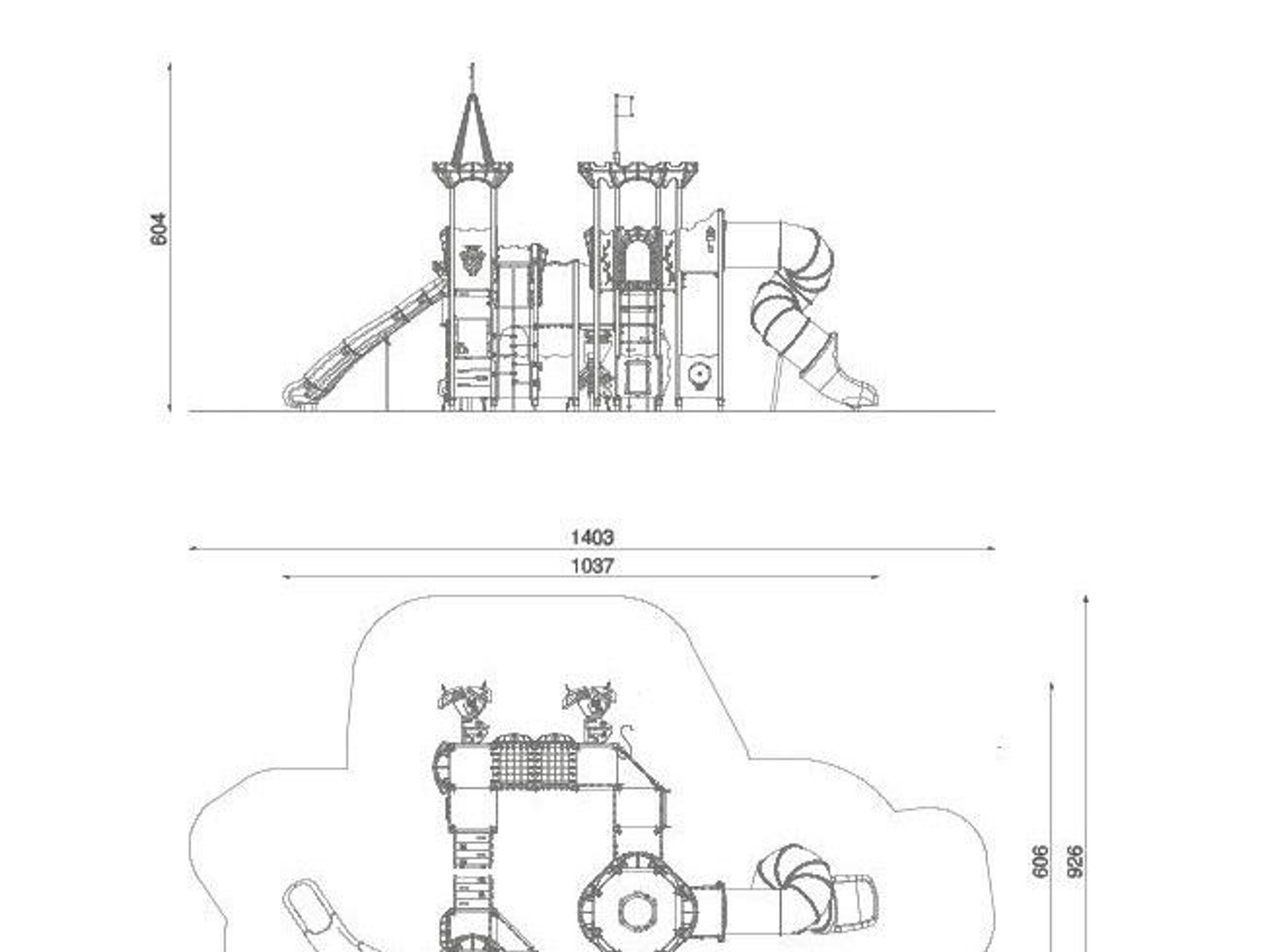

Dimensiuni:

• Dimensiuni echipament: 1037 x 606 cm
• Zonă de siguranță: 1403 x 926 cm
• Înălțime totală: 604 cm
• Înălțime de cădere liberă: 240 cm

Materiale:

• Stâlpi: lemn de rășinoase (molid scandinav) de 90x90 mm, lamelar, impregnat, fixat cu ancore de oțel zincate și vopsite.
• Acoperiș și Arcade: combinație de tablă metalică și elemente din polietilenă LDPE rotomodelată.
• Pereți: polietilenă HDPE tristratificată, colorată, de 15 mm.
• Platforme: placă HPL antiderapantă de 18 mm.
• Bare, scări și balustrade: oțel inoxidabil AISI304, țeavă de min. 33,7x2,0 mm, montate cu conectori din aluminiu protejat (certificat QUALICOAT).
• Pod suspendat: structură divizată, scară din frânghie, laterale din HDPE, podea din HPL, prize de cățărare.
• Tobogane: deschise sau închise, modulare, din polietilenă (LDPE), realizate prin rotomodelare.
• Perete de cățărare mobil: pe arc, panouri din HDPE și cauciuc armat, prize din amestec de agregate și rășini.
• Intrare centrală în turn: oțel inoxidabil AISI 304 și frânghie de 16 mm cu inserție de oțel.
• Pereți de cățărare: placă HPL antiderapantă de 13 mm, cu sau fără prize.
• Plase și tuneluri din frânghie: frânghie de 16 mm cu inserție de oțel.
• Panouri de joacă: Bufnița spion, Scananimație, Destinul, Oglinzi, Duelul cavalerilor, Monede căzătoare, Clepsidra - realizate din HDPE, policarbonat și oțel inoxidabil.
• Obloane și Balcon: rame din LDPE rotomodelat, geamuri din policarbonat, balcon din tablă protejată.
• Toate șuruburile expuse sunt din oțel inoxidabil.

Componente minime:

• 33 x stâlp de susținere
• 1 x turn cu acoperiș, arcade și steag (înălțime platformă 210 cm)
• 1 x turn octogonal fără acoperiș, cu arcade (înălțime platformă 210 cm)
• 2 x turn fără acoperiș (înălțime platformă 150 cm)
• 1 x platformă suplimentară pentru tobogan spiralat la înălțimea de 240 cm
• 5 x platformă suplimentară la înălțimi de 90 cm și 150 cm
• 1 x pod suspendat
• 1 x tobogan din polietilenă deschis (înălțime platformă 210 cm)
• 1 x tobogan din polietilenă închis (înălțime platformă 240 cm)
• 2 x perete de cățărare mobil
• 2 x perete de cățărare vertical
• 1 x intrare tip tunel vertical din frânghie
• 1 x scară verticală cu trepte
• 1 x perete de cățărare cu prize
• 1 x intrare centrală în turnul octogonal
• 2 x platformă din plasă
• 1 x panou Monede căzătoare
• 1 x panou "duelul cavalerilor"
• 1 x panou "clepsidra"
• 2 x panou "scananimație"
• 1 x panou "bufnița spion"
• 1 x panou "liliacul spion"
• 1 x oglindă concavă
• 1 x panou cu jocul Destinul
• 5 x oblon
• 1 x balcon

Siguranță și performanță

Echipamentele trebuie să se caracterizeze printr-o rezistență ridicată la condițiile meteorologice și la deteriorările rezultate din acte de vandalism.

Elementele de legătură între componentele individuale ale echipamentelor trebuie să fie fabricate din oțel inoxidabil, iar capetele proeminente ale elementelor de fixare trebuie să fie asigurate cu capace de plastic.

Conformitatea cu standardele

Toate echipamentele de recreere și de joacă trebuie să dețină certificate de conformitate cu seria de standarde EN 1176 – Echipamente și suprafețe pentru spații de joacă, (în cazul echipamentelor de fitness și street workout, standardul este EN 16630:2015).

Certificatul trebuie să fie eliberat în cadrul unui program de certificare acreditat și trebuie să fie valabil la data depunerii ofertelor. Ofertantul este obligat să anexeze certificatele la ofertă. Certificatele trebuie să se refere la echipamente individuale, nu la un sistem de echipamente. Nu se acceptă "certificate" emise de o entitate neacreditată. De asemenea, nu se acceptă depunerea unei declarații de conformitate (atestat) emise de producător, distribuitor, ofertant sau altă entitate în locul unui certificat.

Condiții de garanție

ORICE TIP DE ACTIVITĂȚI DE ÎNTREȚINERE A ELEMENTELOR ACOPERITE DE GARANȚIE ÎN TIMPUL PERIOADEI DE VALABILITATE TREBUIE CONSULTATE CU PRODUCĂTORUL ECHIPAMENTELOR.

Perioada de garanție începe de la data achiziției de către client. Această garanție acoperă exclusiv defectele de material, erorile de fabricație și deteriorările integrității structurale cauzate de defecte de proiectare, materiale sau de fabricație. Garanția se aplică numai cu condiția ca produsele să fi fost montate conform instrucțiunilor furnizate și întreținute corespunzător conform Instrucțiunilor de Întreținere.

• 15 ani: Garanție care acoperă toate defectele elementelor fabricate din lemn de Acacia, descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 10 ani: Garanție care acoperă toate defectele elementelor din HDPE, HPL, oțel inoxidabil, oțel galvanizat la cald, elemente din lemn (pin și molid) descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 5 ani: Garanție care acoperă toate defectele elementelor din oțel vopsit în câmp electrostatic, elemente din aluminiu, laminat, frânghii, elemente fabricate prin tehnologia Rotomolding, elemente din poliamidă, elemente din polipropilenă descoperite în timpul utilizării și care rezultă din cauze de fabricație.
• 2 ani: Garanție care acoperă toate defectele elementelor din cauciuc, elementelor mobile, elementelor electronice, elementelor din EPDM, elementelor din placaj și orice alte elemente care nu au fost menționate mai sus, descoperite în timpul utilizării și care rezultă din cauze de fabricație.

Condiții tehnice

Echipamentele se ancorează în sol cu ajutorul unei fundații de beton. Fundația, în conformitate cu standardul EN 1176-1:2017 punctul 4.2.14, este destinată montajului pe teren autohton, plat și orizontal, prin turnarea de beton lichid în jurul stâlpilor echipamentului introduși în sol. Adâncimea fundației trebuie să fie conformă cu instrucțiunile de montaj furnizate de producătorul echipamentului.

Se admite o discrepanță a dimensiunilor echipamentelor și a zonelor de siguranță cu o toleranță de +/- 5%.

Ofertantul este obligat să anexeze la ofertă fișele de catalog care prezintă desenele sau fotografiile echipamentelor oferite, care trebuie să includă dimensiunile echipamentelor, zonele de siguranță și înălțimea de cădere liberă. Vizualizarea produsului prezentată este o parte integrantă a descrierii - produsul trebuie să fie în conformitate cu desenul prezentat.

Se admit soluții echivalente. Deciziile privind modificările introduse trebuie făcute exclusiv în scris și acceptate de Investitor și de proiectant. În cazul utilizării unor echipamente echivalente, la ofertă trebuie anexat un plan de amplasare, ca dovadă că echipamentele selectate se încadrează în locațiile de instalare stabilite în proiect.
